4-осная платформа для слитков и квадратной заготовки, модель 23-4084 |

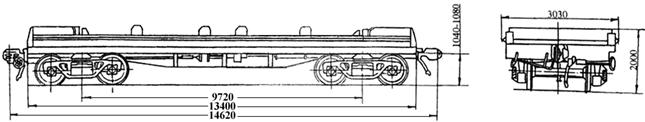

Рис 114 |
| |
Назначение: для перевозки слитков и квадратной заготовки |
| |
Номер проекта | 4084.00.000 | |
Технические условия | - | |
Модель вагона | 23-4084 | |
Тип вагона | - | |
Изготовитель | АО “Днепровагонмаш” | |
Грузоподъемность, т | 72 | |
Масса тары вагона, т | 22 | |
Нагрузка: |
| |
статическая осевая, кН(тс) | 230 (23,5) | |
погонная, кН/м(тс/м) | 63,01 (6,42) | |
Скорость конструкционная, км/ч | 120 | |
Габарит | 0-ВМ (01-Т) | |
База вагона, мм | 9720 | |
Длина, мм: |
| |
по осям сцепления автосцепок | 14620 | |
по концевым балкам рамы | 13400 | |
Ширина максимальная, мм | 3030 | |
Высота от уровня верха головок рельсов, мм: |
| |
максимальная | 2000 | |
до уровня пола | 1310 | |
Количество осей, шт. | 4 | |
Модель 2-осной тележки | 18-100 | |
Наличие переходной площадки | нет | |
Наличие стояночного тормоза | есть | |
Размеры перевозимых квадратных заготовок, мм: |
| |
длина | 6000, 8000-9000, 12000 | |
ширина х высота | 100х100, 120х120, 160х160 | |
Год постановки на серийное производство | 1992 | |
Возможность установки буферов | нет | |
