Общие декоративные элементы
( Согласно ТУ 5683-001-46181828-2013)
Приложение 2
Приложение 2
Приложение 2

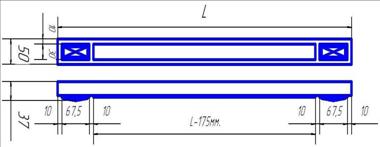

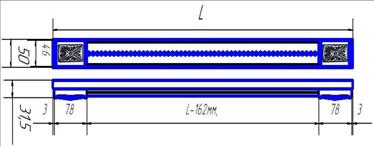

Таблица обозначений ПИЛЯСТР шириной 50мм. | |||||
|
|
|
| ||
№ | Наименование пилястры | Обознач. Арт. | Эскиз | ||
1 | Пилястра №1 "Элит" | П. 50/01 |
| ||
2 | Пилястра №2 | П. 50/02 |
| ||
3 | Пилястра №3 | П. 50/03 |
| ||
4 | Пилястра №4 "Тициан" | П. 50/04 |
| ||
5 | Пилястра №5 | П. 50/05 |
| ||
6 | Пилястра №7 | П. 50/07 |
| ||
7 | Пилястра №8 "Лаура" | П. 50/08 |
| ||
8 | Пилястра №9 "Октавия" | П. 50/09 |
| ||
9 | Пилястра №10 "Биг Бен" | П. 50/10 |
| ||
10 | Пилястра №11 "Наутика" | П. 50/11 |
| ||
11 | Пилястра №12 "Рива" | П. 50/12 |
| ||
12 | Пилястра "Прованс" | П. 50/22 |
| ||
13 | Пилястра "Эсмеральда" | П. 50/23 |
| ||
Примечание: Стандартные длины пилястры L=2280; 956; 908;716мм. | |||||
Таблица обозначений ПИЛЯСТР шириной 75 мм. | |||
|
|
|
|
№ | Наименование пилястры | Обознач. АРТ. | Эскиз |
1 | Пилястра "Лаура" | П. 75/20 |
|
2 | Пилястра "Биг - Бен" | П. 75/21 |
|
3 | Пилястра "Прованс" | П. 75/22 |
|
4 | Пилястра "Эсмеральда" | П. 75/23 |
|
5 | Пилястра "Леонардо" | П. 75/24 |
|
6 | Пилястра "Констанция" | П. 75/25 |
|
7 | Пилястра "Миледи" | П. 75/26 |
|
Примечание: Стандартные длины пилястры L=2280; 956; 908;716мм. |
Таблица обозначений ПИЛЯСТР шириной 146 мм. | |||
№ | Наименование пилястры | Обознач. Арт. | Эскиз |
1 | Пилястра | П. 146/01 |
|
2 | Пилястра | П. 146/02 |
|
3 | Пилястра | П. 146/03 |
|
Примечание: Стандартные длины пилястры L=2280;956; 908;716мм. | |||
|
|
|
|
Таблица обозначений ПИЛЯСТР УГЛОВЫЕ | |||
№ | Наименование пилястры | Обознач. Арт. | Эскиз |
1 | Пилястра угловая №2 | П.угл. 02 |
|
2 | Пилястра угловая №6 | П.угл. 06 |
|
Примечание: Стандартные длины угловой пилястры L=956; 908;716мм. |
Таблица обозначений КОЛОНН | |||
|
|
|
|
№ | Наименование колонны | Обознач. АРТ. | Эскиз |
1 | Колонна №1 | К. 01 |
|
2 | Колонна №1/2 | К. 02 |
|
3 | Колонна №2 | К. 03 |
|
4 | Колонна №3 | К. 04 |
|
5 | Колонна №4 | К. 05 |
|
6 | Колонна №5 | К. 06 |
|
7 | Колонна №5/2 | К. 07 |
|
8 | Колонна терминальная №6 | К. 08 |
|
9 | Колонна терминальная №7 | К. 09 |
|
Примечание: изготовление колонн только таких размеров!!! |
