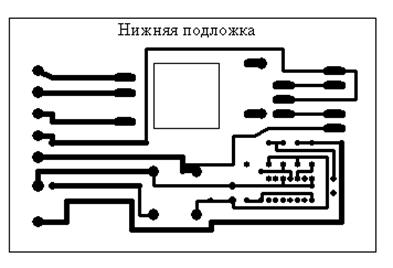

Реле автоматического управления
освещением.
Введение.
Для обеспечения автоматического включения и отключения освещения на улицах и предприятиях применяются реле, способные работать в автономном режиме. Применение таких систем обусловлено несколькими причинами:
1. Простота в обслуживании.
2. Экономичность в потреблении и рациональном распределении времени включения и отключения освещения.
3. Надёжность.
4. Сокращение трудозатрат. (система автоматического контроля самостоятельна, без участия человека будет включать и отключать освещение в зависимости от заданного уровня освещенности)
5. Исключаются моменты, когда человек забывает выключить свет, что приводит к увеличению расхода электрической энергии.
6. Низкая себестоимость.
Все эти факторы приводят к тому, что возникает необходимость в создании сумеречного реле, которое будет способно обеспечить поставленные задачи и реализовать все выше перечисленные пункты.
Данная разработка позволит автоматизировать часть производства (управлением освещением) и обеспечит надёжность, экономичность, а также сократит трудовые затраты.
Аналогичные системы уже давно используются на западных предприятиях. Стоимость одного блока управления составляет 200$.
Необходимо отметить, что стоимость данной разработки, выполненной на отечественных запчастях, полностью сохраняющей в себе функцию и надежность западных систем составляет 10$.

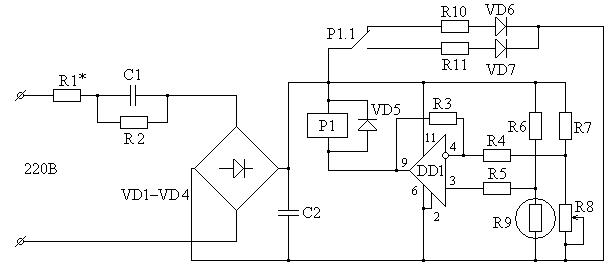

Принципиальная схема.
ПРИНЦИП РАБОТЫ СУМЕРЕЧНОГО РЕЛЕ.
1. Блок питания реле.
Выпрямитель позволяет обеспечить автономность питания и сократить расходы, связанные с изготовлением или использованием трансформаторов (понижающих напряжение).
Блок питание рассчитан на питание основной схемы, которая потребляет 15мА, при напряжении 24В, постоянного тока.
2. Фото- элемент, выполняющий основную функцию в сумеречном реле.
При освещении фоторезистора сопротивление его понижается, что приводит к увеличению напряжения. Это напряжение подаётся на вход компаратора (вход 3, компаратора DD1). В тоже время на входе компаратора (вход 4, DD1), установлено опорное напряжение, которое регулируется и устанавливается от условий освещенности. Данное напряжение позволяет устанавливать необходимый уровень срабатывания сумеречного реле, эта установка зависит от чувствительности фоторезистора применяемого в реле, а также от необходимого уровня освещенности, от которого должно срабатывать реле.
3. Узел сравнения изготовлен из микросхемы серии К554СА3 - компаратор.
Данная микросхема позволяет сравнивать аналоговые сигналы амплитудой от –15…0…+15В, уровень сравнения зависит о поданного на микросхему питания.
Ниже приведена диаграмма срабатывания компаратора.
После того как, как компаратор выдал сигнал о включении, срабатывает реле Р1, которое в свою очередь своими контактами замыкает цепь включения пускателя. Тем самым происходит автоматическое включение или отключение освещения, зависящее от освещенности.
 |
