Электрическая система водяного отопления X-L PIPE

Электрическая система водяного отопления X-L PIPE

Что такое Электрическая система водяного отопления X-L PIPE?

 В отличие от обычных систем водяных теплых полов, система X-L PIPE работает без подключения к системе подачи воды, котлу (бойлеру) и циркуляционному мотору.
Внутри трубы находится хромо-никелевый нагревательный провод, покрытый защитной оболочкой из силикона и тефлона. Остальное пространство внутри трубы заполнено специальным теплопроводящим веществом. Труба системы водяных электрических полов герметично закрыта. Когда нагревательный провод накаляется, жидкость внутри трубы превращается в пар и возникает эффект пузырькового кипения. При нагревании герметично закрытого пространства, температура в нем поднимается. Инновационная система X-L PIPE использует этот принцип, что позволяет экономить электроэнергию. По такому же принципу работает варочный автоклав (скороварка).


Структура водяных энергосберегающих электрических теплых полов X-L PIPE от Daewoo

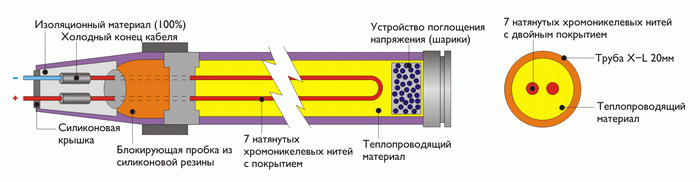

Строение трубы X-L PIPE

Преимущества водяных энергосберегающих электрических теплых полов Daewoo:

Экономичность

 -Нулевая потеря тепла – При преобразовании электрической энергии в тепловую не происходит потерь, до 100% энергии идет на отопление.
-Аккумуляция тепла – Жидкость внутри трубы и материал пола аккумулируют тепло, поэтому при малом количестве потребляемой энергии тепло в помещении сохраняется дольше.
 -Низкое потребление энергии – Потребление энергии, при использовании системы как основного отопления, в несколько раз ниже, в отличие от других систем теплых полов
 -Сокращение расходов на электроэнергию – Расходы на электроэнергию сокращаются до 50%-70% (благодаря эффекту пузырькового кипения).
-Сокращение хозяйственных расходов – Нет необходимости устанавливать дополнительное оборудование, поэтому затраты на монтаж и временные затраты сокращаются.

Удобство

-Нет необходимости выделять место для бойлера (котла), пространство используется рационально.
 -В случае появления неисправности, не нужно вскрывать весь пол, достаточно открыть эксплуатационную панель и провести ремонт.
-Система проста и удобна в использовании.

Безопасность

-Не излучает электромагнитных волн – Благодаря специальной конструкции и теплопроводящей жидкости система не излучает электромагнитных волн, опасных для здоровья человека.
-Не наносит вреда окружающей среде – Проводник и теплопроводящее вещество герметично закрыты, поэтому нет опасности взрыва (патент № 000).
-Нет опасности утечки – Во время нагревания благодаря устройству для поглощения избыточного давления жидкость не оседает и труба не повреждается (патент № 000).

Долгий срок службы

-Система выдерживает нагрузки благодаря устройству для охлаждения конца кабеля и устойчивости к высокому давлению.
-После установки используется как полустационарная система.
-В случае появления неисправности ее легко устранить. Даже при температуре -30°С система не промерзает.

Функциональность

-Система излучает инфракрасные волны и отрицательные ионы, делая воздух в помещении теплым и приятным.
-Отопление отдельных участков по 15-18 метров с центральным терморегулятором.

Широкая сфера применения

-Применяется в качестве системы теплых полов в жилых помещениях, а также в случае необходимости для отопления помещений.



Характеристики продукта

Модель	Размеры труб	Максимальная мощность   системы, кВт	Тепло-производитель- ность	Площадь обогрева, кв. м	Средняя  потребительская мощность, кВт
DW-010	14 м	0,56	1032 ккал/ч	3,3 - 5,1	0,25 - 0,30
DW-015	21 м	0,84	1548 ккал/ч	4,9 - 7,6	0,37 - 0,45
DW-020	28 м	1,12	2064 ккал/ч	6,6 - 10,2	0,50 - 0,60
DW-025	35 м	1,40	2580 ккал/ч	8,2 - 12,7	0,62 - 0,76
DW-030	42 м	1,68	3096 ккал/ч	9,9 - 15,3	0,75 - 0,91
DW-040	56 м	2,24	4128 ккал/ч	13,2 - 20,4	1,00 - 1,21
DW-050	70 м	2,80	5160 ккал/ч	16,5 - 25,5	1,25 - 1,50

*Возможно изготовление под заказ по требуемым характеристикам (длина, потребительская мощность)

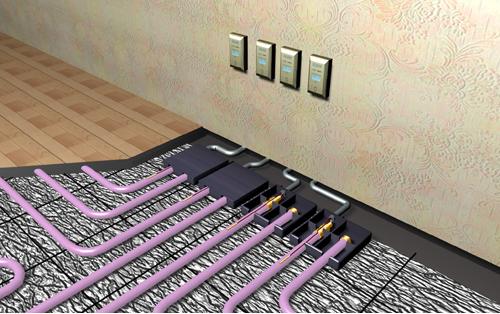

Способ монтажа электрической системы водяного отопления Daewoo

5 отличительных признаков энергосберегающей электрической системы водяных теплых полов X-L PIPE:

01 Запатентованное устройство поглощения давления: Необходимо поглощение внутреннего давления, вызванного пузырьковым кипением. 02 Электрические провода с двойным защитным покрытием: Качество проводника и электрического провода оказывает непосредственное влияние на функционирование и срок службы системы.
  - Проводник: 7жильный хромо-никилевый провод.
- Первое покрытие: силиконовая резина, выдерживает высокую температуру (280° С), обладает отличными изоляционными свойствами.
- Второе покрытие: Жаропрочная тефлоновая резина, устойчива к воздействию влаги и химических веществ. 03 Теплопроводящий материал: не замерзает при температуре -20/-30° С. 04 Безвредно для здоровья: Электромагнитные волны поглощаются самой системой. 05 Высокая теплотворность: удельная мощность X-L PIPE превышает мощность кабельных теплых полов в 2 раза, при этом потребляя такое же  количество электроэнергии

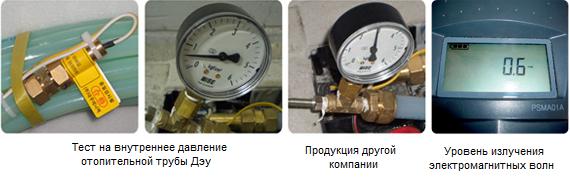

Тест на внутреннее давление Электрической системы водяного отопления

Длина: 9.8 м (труба X-L PIPE 4.9 м)
Сопротивление: 182 Ω (266 Вт/ч)
Манометр: WISE (Германия) 3кгс/м²

Температура (°С)	Без устройства поглощения эл. волн (другие)	С устройством поглощения эл. волн (Дэу)	Единица измерения
30	0.05	0.0	кгс/см²
40	0.2	0.1	кгс/см²
50	0.4	0.2	кгс/см²
60	0.65	0.3	кгс/см²
70	0.9	0.4	кгс/см²
80	повреждение	0.68	кгс/см²

Распределительная коробка
- Распределительная коробка используется во время установки труб, подсоединения проводов, ремонта системы.
- Размеры: 180-180-40
- Высота установки: распределительная коробка устанавливается на одном уровне с поверхностью стяжки.

Рекомендуемая толщина стяжки: от 50мм до 150мм

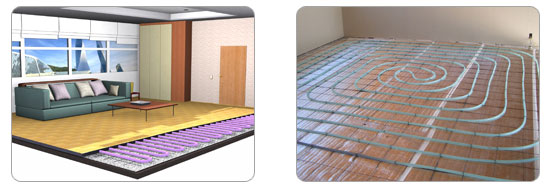

Горизонтальный план монтажа энергосберегающих водяных теплых полов X-L PIPE
