УТВЕРЖДАЮ
Начальник 134-ПЧ 13-ОГПС
В. В, Митченко
« « августа 2007г.
Методический план
для проведения занятий по «Пожарно-технической подготовке»
с личным составом __ караула 134-ПЧ
на «___»____________2007г.
ТЕМА№ 8. «Средства связи и автоматические установки пожарной сигнализации».
ЦЕЛЬ ЗАНЯТИЯ: изучить назначение и организацию связи в пожарной охране, и автоматические установки пожарной сигнализации.
Метод проведения: практическое занятие.
Время:2часа
Место проведения: учебный класс, помещения части.
Литература:
1. Наставление по службе связи пожарной охраны.
Учебные вопросы:
1. Назначение и организация связи в пожарной охране. Классификация связи по назначению.
2. Организация связи извещения в городской и сельской местности. Диспетчерская связь. Организация связи на пожаре.
3. Руководящие документы по организации службы связи.
4азначение, область применения автоматической пожарной (АПС) и охранно-пожарной (ОПС) сигнализации. Структурные схемы защиты объектов средствами АПС и ОПС.
5лассификация и основные параметры систем пожарной сигнализации. Основные принципы построения схем АПС и ОПС.
I. Организационная часть _________5______________(мин.)
1. осмотр внешнего вида.
2. Проверка личного состава.
3. Сообщение о ходе предстоящего занятия.
4. Проверка усвоения предыдущего материала:
II. Основная часть______70______мин.
ХОД ЗАНЯТИЙ
___________________________________________________________________________
Краткое содержание
___________________________________________________________________________
1.
Служба связи предназначена для организации квалифицированного использования и технической эксплуатации средств связи гарнизона пожарной охраны (ГПО).
Начальником управления, отдела пожарной охраны (УПО, ОПО) МВД, ГУВД, УВД (в дальнейшем по тексту " УПО, ОПО" ) организуется служба связи пожарной охраны республики (края, области, города) в соответствии с Наставлением по связи.
Организационная структура службы связи определяется дислокацией подразделений гарнизона пожарной охраны, выполняемыми ими задачами и электромагнитной обстановкой в регионе.
Служба связи обеспечивает комплексное применение средств и систем электросвязи (в дальнейшем по тексту "связь"), использующих различные физические принципы передачи сообщений.
Система связи является технической основой функционирования службы связи и включает технические средства и каналы связи.
Система связи должна охватывать все подразделения пожарной охраны гарнизона и строиться на базе стационарных и подвижных узлов связи с учетом комплексного использования технических средств, обеспечивающих управление силами и средствами.
К средствам связи относятся:
- техника связи (радиостанции, радиопередатчики, радиоретрансляторы, радиорелейные станции, телеграфная, фототелеграфная, телефонная, телевизионная аппаратура, аппаратура телеуправления, телесигнализации, дистанционного управления, звукозаписи и громкоговорящей связи, оповещения, измерительная аппаратура, зарядные и выпрямительные устройства, источники и агрегаты электропитания и другая техника, предназначенная для передачи, приема и преобразования информации, а также для образования каналов и линий связи);
- проводные линейные средства (подземные и подводные кабели, легкие полевые кабели связи, полевые кабели дальней связи, вводно-соединительные и распределительные полевые кабели, арматура и материалы для постройки или прокладки линий связи);
- сигнальные средства связи (звуковые, светотехнические).
Средства связи являются основными элементами подвижных и стационарных объектов и сооружений связи.
К подвижным объектам связи относятся средства связи, смонтированные на транспортной базе.
К стационарным объектам связи относятся стационарные узлы связи, усилительные и ретрансляционные пункты.
К сооружениям связи относятся стационарные антенно-мачтовые и фидерные устройства, постоянные и воздушные линии связи.
В состав стационарных объектов связи могут входить технические системы и системы электроснабжения.
К техническим системам стационарных объектов связи относятся системы воздухоснабжения, теплоснабжения и отопления, системы дистанционного и автоматического управления и контроля за техническими устройствами.
К системам электроснабжения стационарных объектов связи относятся трансформаторные подстанции, установки резервного электропитания, кабельная электрическая сеть, распределительные устройства, системы освещения, заземляющие контуры.
Стационарный узел связи - комплекс средств связи, линий и каналов связи, объединенные в определенном порядке и предназначенные для обеспечения управления повседневной деятельностью подразделений пожарной охраны и решения других задач.
Канал связи - совокупность технических средств ( передатчик, приемник, линия связи (в дальнейшем - "линия связи и среда распространения" ), обеспечивающих передачу информации.
Основными задачами службы связи пожарной охраны являются:
- оперативный прием и передача сообщений о пожарах, авариях и стихийных бедствиях ( в дальнейшем по тексту " о пожарах ");
-оперативная высылка необходимых сил и средств для ликвидации пожаров и их последствий;
- управление подразделениями при тушении пожаров и при решении административно-управленческих задач;
- информирование соответствующих должностных лиц и организаций о ходе тушения пожара;
- обмен информацией между подразделениями пожарной охраны и другими службами (под другими службами следует понимать милицию, медицинскую помощь, газоаварийную, энергетическую, водопроводную службы и пр. В дальнейшем для краткости они именуются " службы взаимодействия " ), взаимодействующими с пожарной охраной при ликвидации пожаров.
Непосредственное руководство использованием и техническим обслуживанием средств связи пожарной охраны республики, края, области, города осуществляет начальник службы связи гарнизона. Он назначается министром внутренних дел союзной республики ( без областного деления ), автономной республики, начальником ГУВД, УВД край - обл - горисполкома из числа работников, имеющих специальную подготовку.
Служба связи пожарной охраны должна организовать следующие виды связи:
- связь извещения, обеспечивающую прием сообщений о пожарах;
- оперативно-диспетчерскую связь, обеспечивающую передачу распоряжений подразделениям, своевременную высылку сил и средств для тушения пожаров, получение информации с мест пожаров, передачу информации о пожарах определенным лицам и организациям, получение сообщений о выездах подразделений и связь с пожарными автомобилями, находящимися в пути, передачу приказов на передислокацию техники.
- связь на пожаре, обеспечивающую четкое и бесперебойное управление силами и средствами, их взаимодействие и передачу информации с места пожара;
- административно-управленческую связь, включающую все виды связи, не связанные с выполнением оперативно-тактических задач.
Радиосвязь предназначена:
- для обеспечения оперативного управления силами и средствами гарнизона пожарной охраны;
- для связи с пожарными автомобилями и подразделениями пожарной охраны;
- для взаимного обмена сообщениями между подразделениями на месте пожара;
- для дублирования (резервирования) проводных каналов связи.
Основными требованиями, предъявляемыми к связи пожарной охраны, являются исправность, надежность, постоянная готовность к действию и высокая дисциплина обслуживания средств связи.
Исправность и готовность средств связи есть способность их к немедленному действию.
Надежность связи есть способность средств связи обеспечить непрерывность управления действиями подразделений пожарной охраны в любых условиях.
Дисциплина обслуживания средств связи есть точное соблюдение установленного режима работы аппаратуры и выполнение требований, определяющих организацию связи, порядок ее обеспечения и использования.
В зависимости от назначения средства связи подразделяются на оперативные и учебные.
К оперативным относятся средства связи, состоящие на вооружении в соответствии с табелями положенности и предназначенные для повседневной оперативно-служебной деятельности подразделений пожарной охраны.
К учебным относятся средства связи, предназначенные для обучения личного состава подразделений пожарной охраны.
На учебных средствах связи делается надпись " Учебное".
Использование оперативных средств связи для обучения личного состава приемам работы, ремонта, сборки и разборки аппаратуры запрещается.
Для учебных средств связи годовые нормы расхода ресурса и межремонтные сроки не регламентируются, а устанавливается срок службы.
2.
Связь пожарной охраны подразделяется на следующие виды:
- связь извещения. Обеспечивает передачу сообщений о пожарах от заявителей и устройств автоматической пожарной и охранно-пожарной сигнализации на ЦУСС и ПСЧ.
Связью извещения предусматривается:
соединение ЦУСС с городской телефонной станцией входящими соединительными линиями, предназначенными специально для приема извещений о пожарах. При наличии в городе АТС связь абонентов этой телефонной станции с пожарной охраной осуществляется по специальным соединительным линиям двузначного номера "01", а при ручной телефонной станции - передачей заявителя сообщения "Пожар";
установка в пожарной части аппаратуры электрической пожарной сигнализации для приема извещений с наиболее важных объектов, расположенных в районе выезда части;
соединение прямыми проводными линиями ЦУСС, ПСО, ПСЧ с наиболее важными объектами города;
соединение прямыми проводными линиями ЦУСС с коммутаторами органов внутренних дел и подразделениями вневедомственной охраны для приема сообщений о пожарах;
соединение заявителя ( работников пожарной охраны, оснащенных средствами радиосвязи) с ЦУСС или ПСЧ по каналам радиосвязи;
- оперативно-диспетчерская связь. Обеспечивает:
прямую телефонную и радиосвязь ЦУСС с пунктами связи частей, отрядов и пожарных постов;
телефонную и радиосвязь ЦУСС с подразделениями, работающими на пожаре;
радиосвязь ЦПР или ЦУСС с пожарными автомобилями, автомобилями связи и освещения (связи) и оперативными автомобилями, находящимися в пути следования;
прямую телефонную связь со службами взаимодействия;
- связь на пожаре. Предназначается для управления силами и средствами, обеспечения их взаимодействия и обмена информацией.
Для управления силами и средствами на пожаре устанавливается связь между руководителем тушения пожара (РТП) и штабом пожаротушения, начальником боевых участков и при необходимости с пожарными автомобилями. Связь на пожаре обеспечивает управление работой подразделений и получение от них сведений об обстановке на пожаре.
Для обеспечения управления используются радиостанции и громкоговорящие установки автомобилей связи и освещения, а также носимые радиостанции, полевые телефонные аппараты, переговорные устройства, электромегафоны.
Для взаимодействия между боевыми участками (подразделениями), работающими на пожаре, устанавливается связь между начальниками боевых участков (подразделений). При этом используются носимые радиостанции, полевые телефонные аппараты, переговорные устройства и связные.
В случае невозможности применения средств связи используются сигналы управления в соответствии с Боевым уставом пожарной охраны.
Для обеспечения передачи информации устанавливается связь между РТП, штабом пожаротушения и ЦУСС (ПСЧ) с помощью городской телефонной сети или радиостанций пожарных автомобилей, автомобилей связи и оперативных автомобилей. При этом обеспечивается обмен информацией между ЦУСС (ПСЧ) и подразделениями, находящимися на пожаре и в пути следования; передача сообщений об обстановке и ходе тушения пожара; вызов дополнительных сил и средств; передача требований РТП к службам взаимодействия.
При использовании средств радиосвязи на пожаре РТП обязан обеспечить соблюдение всеми абонентами правил радиообмена.
При использовании штабом пожаротушения абонентской телефонной сети необходимо переключить телефонную линию абонента на телефонный аппарат штаба пожаротушения;
- административно-управленческая связь. Предназначается для обеспечения административно-управленческой деятельности ГПО.
Для административно-управленческой связи используются, как правило, городские и ведомственные телефонные сети связи и радиосети. В случае необходимости могут использоваться средства оперативной связи не в ущерб выполнению оперативно-тактических задач.
3.
Основными документами учета работы ЦУСС являются: журнал ЦУСС, журнал учета неисправностей средств связи; журнал учета магнитофонных записей и батарейный журнал.
4.
ЦУСС организуется в гарнизоне пожарной охраны республиканского, краевого и областного центра, а также в городе или населенном пункте с числом пожарных частей не менее двух.
На ЦУСС возлагается выполнение следующих функций:
- прием извещений о пожарах;
- своевременное направление подразделений пожарной охраны на тушение пожаров или ликвидацию последствий аварий и стихийных бедствий, а в необходимых случаях - обеспечение временной передислокации подразделений, а также оповещение руководящего состава УПО, ОПО;
- обеспечение оперативно-диспетчерской связи с подразделениями пожарной охраны;
- передача и прием информации с места работы пожарных подразделений;
- обеспечение надежной связи с наиболее важными объектами города и службами, взаимодействующими с пожарной охраной;
- обеспечение оперативного учета пожарной техники гарнизона, находящейся в боевом расчете, в резерве, на выполнении заданий.
ПСЧ создается при каждой пожарной части и осуществляет следующие функции:
- прием сообщений о пожарах, поступающих непосредственно от работников объектов и от граждан;
- прием приказов о выезде на пожары, поступающих от диспетчера ЦУСС;
- прием извещений о пожарах, поступающих от соседних частей;
- высылку боевых расчетов части на тушение пожаров или ликвидацию последствий аварий и стихийных бедствий;
- поддерживание связи с пожарными автомобилями части, выехавшими на пожар;
- информирование ЦУСС, а также должностных лиц и организаций о пожарах.
ПСЧ оборудуется:
- коммутатором с подключением к нему соединительных линий городской ( объектовой) телефонной станции для приема извещений о пожарах и осуществления служебной связи, прямых соединительных линий с наиболее важными объектами, находящимися в районе выезда пожарной части, а также прямой соединительной линией с ЦУСС;
- радиостанциями для связи с пожарными автомобилями и ЦУСС;
- установкой тревожной сигнализации и другой аппаратурой, а также часами и иными необходимыми принадлежностями.
На ПСЧ могут быть установлены приемные аппараты электрической пожарной сигнализации.
На ПСО дополнительно возлагается обеспечение приема и передач телефонограмм и распоряжений для руководства отряда.
АССОУПО представляет собой организационно-технологическую систему, в которой оптимизированы процессы управления силами и средствами пожарной охраны города посредством автоматизации решения управленческих задач.
АССОУПО предназначена для совершенствования деятельности подразделений пожарной охраны путем автоматизации решения задач управления, принятия решений и оптимизации существующей организационной структуры системы управления и входящих в нее подразделений.
АССОУПО обеспечивает решение задач в оперативно-тактической, профилактической, надзорной и административно-хозяйственной областях деятельности пожарной охраны городов.
Основными задачами АССОУПО являются:
- прием и автоматизированная обработка заявок о пожарах и других стихийных бедствиях;
- прием и автоматизированная обработка сигналов пожарной сигнализации, поступающих от охраняемых объектов народного хозяйства;
- обмен информацией между центром управления силами и средствами пожарной охраны, объектами народного хозяйства и т. д.;
- оптимизированное решение задач по высылке сил и средств на ликвидацию пожаров и контроль исполнения приказов;
- выдача рациональных управленческих решений;
- организация связи и оповещения;
- учет и анализ деятельности государственного пожарного надзора;
- перспективное планирование надзорно-профилактической деятельности;
- учет и управление кадрами;
- управление материально - техническим снабжением;
- управление техническим обслуживанием пожарной техники и средств связи;
- оценка деятельности подразделений пожарной охраны;
- контроль исполнительской дисциплины;
- автоматизированный сбор, хронометрирование, сортировка, накопление и документирование сведений;
- учет и анализ пожаров и убытков от них;
- составление отчетности по пожарам;
- автоматизированный поиск и выдача оперативно-служебной информации работникам пожарной охраны.
Установка пожарной сигнализации - совокупность технических средств, установленных на защищаемом объекте, для обнаружения пожара, обработки, представления в заданном виде извещения о пожаре на этом объекте, специальной информации и (или) выдачи команд на включение автоматических установок пожаротушения и технические устройства.
Среди установок пожарной автоматики, находящихся в эксплуатации, значительное количество составляют установки пожарной сигнализации. Они используются как самостоятельные для сигнализации о пожаре, так и в системах автоматического пожаротушения.
Системы пожарной сигнализации предназначены для обнаружения начальной стадии пожара, передачи тревожных извещений о месте и времени его возникновения и при необходимости введения в действие автоматических систем пожаротушения и дымоудаления.
Любая система состоит из пожарных извещателей, включенных в сигнальную линию (шлейф), преобразующих проявления начальной стадии пожара в электрический сигнал, приемо-контрольной пожарной станции, формирующей сигналы тревожных извещателей и передающих их на ЦППС, а также включающих оптическую световую и звуковую сигнализацию и АСПТ.
В зависимости от схемы включения извещателей в подводную сеть, установки делят на лучевые и кольцевые (шлейфные).
Согласно ГОСТ, установки пожарной сигнализации подразделяются на следующие виды:
* установки на базе автоматических (дымовых, тепловых, комбинированных и др.) пожарных извещателей;
* установки на базе ручных пожарных извещателей;
* установки на базе автоматических и ручных пожарных извещателей.
К размещению на объектах допускаются оборудование и приборы установок пожарной сигнализации, на которые имеется нормативно-техническая документация, сертификаты.
2.
При выборе системы пожарной сигнализации учитываются категория объекта, его архитектурные особенности, количество и вид горючих материалов.
Для охраны объектов и обнаружения пожаров применяют следующие типы систем.
|
Автономная система без разделения сигналов от охранных и пожарных извещателей состоит из охранных датчиков ОД, пожарных извещателей ПИ, приемно-контрольного прибора и выносной звуковой ЗВ и световой сигнализации. Охранная сигнализация включается на определенное время, а пожарные извещатели - круглосуточно, поэтому в такой системе применяют переключатель П для отключения и включения через контакты 1-3 и 2-4 охранных датчиков. Охранные и пожарные извещатели включены в цепь сигнализации приемно-контрольного прибора последовательно, поэтому при срабатывании любого из них возникает сигнал тревоги. Кроме того, сигнализация выведена за пределы защищаемого помещения, чтобы любой человек мог вызвать милицию или пожарную охрану. Однако автономная система
|
сигнализации сравнительно малоэффективна, так как происходит большая задержка времени при передаче сигнала в пожарную охрану.

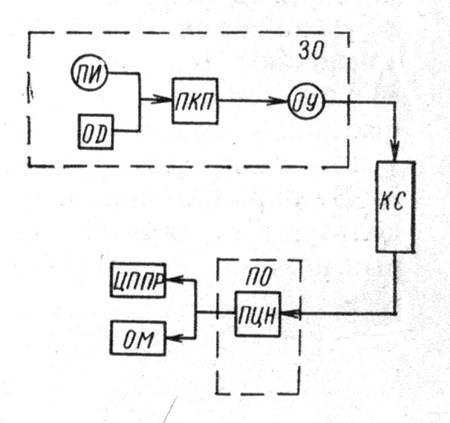

Более эффективна централизованная система охранно-пожарной сигнализации. В такой системе сигналы от пожарных и охранных извещателей либо разделяются, либо нет. Система состоит из охранных ОД, пожарных ПУ или охранно-пожарных устройств, приемно-контрольных приборов ПКП, оконечных устройств ОУ, устройств переключения и трансляции на кроссе автоматической телефонной станции (АТС) и пультов централизованного наблюдения. Одна система может следить за несколькими десятками и даже сотнями объектов в зависимости от типа. Для передачи информации о состоянии защищаемого объекта ЗО применяют линейные сооружения городских АТС (каналы связи КС), что повышает эффективность их использования и снижает стоимость системы охраны.
Пульты централизованного наблюдения ПЦН устанавливают в специальных пунктах охраны ПО, где круглосуточно находится дежурный. В одном пункте могут быть установлены несколько ПЦН, что позволяет охранять до несколько сотен объектов. Дежурный принимает сигналы, поступающие с объектов, и передает сообщения на Центральный пункт пожарной связи ЦППС или в соответствующее отделение милиции ОМ (при подаче раздельных сигналов от охранных и пожарных извещателей). Если разделения сигналов нет, сообщение подается одновременно в отделение милиции и ЦППС.
3.
Перечень основных руководящих документов в области пожарной автоматики:
* СНиП 2.04.09-84 “Пожарная автоматика зданий и сооружений”;
* Перечни технических средств пожарной сигнализации и пожаротушения, получивших сертификат соответствия в Системе сертификации ГОСТ РФ;
* РД 78.146-93 МВД РФ “Инструкция о техническом надзоре за выполнением проектных и монтажных работ по оборудованию объектов средствами охранной сигнализации”;
* РД 78.145-93 МВД РФ “Руководящий документ. Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ”;
* РД 25.965-90 “Система технического обслуживания и ремонта автоматических установок пожаротушения, дымоудаления, охранной, пожарной и охранно-пожарной сигнализации. Оценка качества работ. Общие требования”;
* НПБ 110-96 “Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками тушения и обнаружения пожара”;
* НПБ 104-95 “Проектирование систем оповещения людей о пожаре в зданиях и сооружениях”.
4.
Пожарный извещатель – устройство для формирования сигнала о пожаре.
По способу приведения извещателя в работу бывают: ручные пожарные извещатели – извещатель с ручным способом приведения в действие и автоматические пожарные извещатели – автоматический пожарный извещатель, реагирующий на определенные условия окружающей среды.
В зависимости от факторов, вызывающих срабатывание извещателей, их делят на:
- тепловые, реагирующие на повышение температуры окружающей среды;
- дымовые, реагирующие на появление дыма;
- световые, срабатывающие при появлении открытого пламени;
- комбинированные, реагирующие на изменение частоты колебаний;
- оптические, срабатывающие при пересечении инфракрасных лучей.
Ручные извещатели предназначены для передачи информации о пожаре по линии связи на технические средства оповещения с помощью человека, обнаружившего пожар.
Автоматические пожарные извещатели преобразуют контролируемый признак пожара в электрический сигнал, который передается по линии связи на технические средства оповещения.
Существуют три группы автоматических пожарных извещателей: максимальные, максимально-дифференциальные и дифференциальные. Максимальные извещатели срабатывают при достижении контролируемым параметром (дымом, температурой, излучением) определенной величины; дифференциальные реагируют на скорость изменения контролируемого параметра; максимально-дифференциальные реагируют на достижение контролируемым параметром заданной величины и на скорость его изменения.
Извещатель пожарный ручной ИПР предназначен для подачи вручную сигнала тревоги на станцию пожарной сигнализации и приемно-контрольные приборы охранно-пожарной сигнализации с помощью рукоятки, расположенной на извещателе. Извещатель рассчитан на совместную работу со станциями и приемно-контрольными приборами пожарной и охранно-пожарной сигнализации ППС-1, ППС-3 и т. д. Максимальное расстояние между двумя ближайшими ручными извещателями внутри помещения не должно превышать 50 м, а вне помещения – 150 м. Высота установки от уровня пола или земли – 1.5 м. Установленные вне здания извещатели должны иметь указательные знаки и искусственное освещение. Извещатели следует включать в самостоятельный шлейф пожарной сигнализации или совместно с автоматическими пожарными извещателями.
Количество автоматических пожарных извещателей определяется необходимостью обнаружения загораний по всей контролируемой площади помещений (зон), а для световых извещателей – и оборудования.
Если установка пожарной сигнализации предназначена для управления автоматическими установками пожаротушения, дымоудаления и оповещения о пожаре, каждую точку защищаемой поверхности необходимо контролировать не менее чем двумя автоматическими пожарными извещателями.
Дымовые и тепловые пожарные извещатели следует устанавливать, как правило, на потолке. Допускается установка их на стенах, балконах, колоннах, а также подвеска извещателей на тросах под покрытиями зданий. Дымовые и тепловые пожарные извещатели следует устанавливать в каждом отсеке потолка, ограниченном строительными конструкциями.
Автоматические пожарные извещатели следует устанавливать в каждом отсеке помещения, образованного штабелями материалов, стеллажами, оборудованием и строительными конструкциями, верхние края которых выступают от потолка на 0.6 м и менее.
Автоматические пожарные извещатели необходимо применять в соответствии с требованиями технических условий, стандартов и паспортов.
Количество пожарных извещателей, включаемых в один шлейф пожарной сигнализации, следует определять технической характеристикой станции пожарной сигнализации. В одном помещении следует устанавливать не менее двух автоматических пожарных извещателей.
Тепловые пожарные извещатели.
Площадь, контролируемая одним тепловым пожарным извещателем, а также максимальное расстояние между извещателями и извещателем и стеной необходимо определять по таблице 5 СНиП, но не превышая величин, указанных в технических условиях и паспортах на извещатели.
Температура срабатывания максимальных и максимально-дифференцированных извещателей должна быть не менее чем на 20 ОС выше максимально допустимой температуры в помещении.
Тепловой пожарный извещатель - автоматический пожарный извещатель, реагирующий на определенное значение температуры и (или) скорость ее нарастания.
Извещатель пожарный максимальный - ИП 104-1 предназначен для выдачи сигнала тревоги при повышении температуры воздуха выше установленной нормы.
Температура срабатывания ( разрыва электронной цепи ) - ( 70 +3 -1 ) 0С.
Инерционность срабатывания, не более - 90 с.
Диапазон рабочих температур - ( минус 50 - +50) 0 С.
Извещатель состоит из корпуса, теплового замка и основания. Контакты теплового замка спаяны сплавом Вуда. Для закрепления теплового замка внутри корпуса, а также для подключения извещателя к цепи сигнализации применяют винты МЗ*12 и гайки МЗ. Основные извещателя крепят к потолку с помощью шурупа или клея. После этого к основанию крепят корпус.
Извещатель пожарный тепловой магнитный ИП 105-2/1 предназначен для работы в закрытых наземных стационарных объектов с целью выдачи информации о пожаре при повышении температуры воздуха выше установленной нормы.
Температура срабатывания ( разрыва электронной цепи) - (70 ± 7) 0С.
Инерционность срабатывания, не более - 90 с.
Диапазон рабочих температур - ( минус 50 - +50) 0С.
При монтаже извещателя его основание закрепляют с помощью шурупов или клея, имеющего адгезию к материалу основания - полистиролу УПМ - 0612Л (ОСТ 05-406-80), при этом температура сушки клеевого соединения не должны превышать 60 0С. При установке должны исключаться механические удары, а также затекание клея на токоведущие проводники и детали извещателя. Закрепленный извещатель подключают в шлейф сигнализации. Вывод шлейфа необходимо пропустить в имеющиеся окна в основании, закрепить токоведущими шайбами и зажать винтами.
После подключения шлейфа сигнализации следует установить крышку, обеспечив срабатывание замка защелки.
Извещатели пожарные дымовые: радиоизотопные, оптико-электронные, комбинированные предназначены для обнаружения загораний, сопровождающихся обильным выделением дыма.
Площадь контролируемая одним дымовым пожарным извещателями и извещателем и стеной необходимо определять извещателем, а также максимальное расстояние между извещателями по таблице, но не превышая величин, указанных в технических условиях и паспортах на конкретные типы извещателей.
Высота установки извещателя, м | Площадь контролируемая одним извещателем, м | Максимальное расстояние | |
между извещателями | от извещателя до стены | ||
До 3,5 Свыше 3,5 до6,0 Свыше 10,0 до 12,0 Свыше 10,0 до 12,0 | До 85 До 70 До 65 До 55 | 9,0 8,5 8,0 7,5 | 4,5 4,0 4,0 3,5 |
Извещатель пожарный радиоизотопный РИД-6М (РПИ-Д-6/0) предназначен для обнаружения очагов загорания по появлению дыма в закрытых помещениях и подачи сигнала тревоги в виде скачкообразного увеличения тока в шлейфе сигнализации.
Инерционность срабатывания, не более - 10 с.
Питание извещателя осуществляется от шлейфа сигнализации напряжением постоянного тока - (20 +4 -2) В, с ограничителем тока (16 - 20) мА.
Диапазон рабочих температур - ( минус 30 - +70) 0С.
Извещатель содержит источники ионизирующего излучения. Во всех режимах эксплуатации при соблюдении мер безопасности извещатель является радиационно безопасным. Однако в случае его механического повреждения может возникнуть опасность радиоактивного загрязнения внешней среды. Поэтому перед монтажом извещателя обязателен его внешний осмотр на предмет отсутствия механических повреждений (трещин, сколов, вмятин и т. п.) корпуса извещателя. Обязательная целостность пломб. При невыполнении этих условий монтаж извещателя не допускается.
Конструкция извещателя позволяет его устанавливать как в горизонтальном, так и в вертикальном положениях. Извещатель подсоединяется к двухпроводному шлейфу сигнализации с помощью унифицированной розетки, крепящейся к панели шурупами или клеем.
Перед установкой извещателя необходимо выдержать его при комнатной температуре не менее 4 часов, если до этого извещатель находился в условиях действия отрицательных температур.
При монтаже извещателя необходимо учитывать вероятную динамику воздушных потоков в помещении ( не допускается устанавливать извещатель в месте, где скорость потока воздуха может превышать 5 м/с);
В извещателе предусмотрено подключение выносного устройства оптической сигнализации (ВУОС).
Не рекомендуется устанавливать извещатель в пыльных помещениях и в местах, где возможно выделение газов, паров и аэрозолей, способных вызвать коррозию, привести к загрязнению извещателя и нарушить его работоспособность.
ВНИМАНЕЕ! После установки извещателя обязательна проверка его безопасности органами санитарно-эпидемиологической службы.
Не рекомендуется установка извещателя в жилых помещениях и детских учреждениях.
Извещатели пожарные оптико-электронные ДИП-3 (ИП 212-5), ДИП-9 (ИП 212-9), ДИП-10 (ИП 212-10) предназначены для обнаружения очагов загорания по появлению дыма в закрытых помещениях и подачи сигнала тревоги в виде скачкообразного увеличения тока в шлейфе сигнализации.
Инерционность срабатывания, не более - 5 с.
Питание извещателя осуществляется от шлейфа сигнализации напряжением постоянного тока - (20 +4 -2) В, с ограничением тока (16 - 20) мА.
Диапазон рабочих температур - ( минус 30 - +60 ) 0С.
Конструкция извещателей позволяет устанавливать их как в горизонтальном, так и в вертикальном положениях.
Извещатели подсоединяются к двухпроводному шлейфу сигнализации с помощью унифицированной розетки, крепящейся к панели шурупами или клеем.
Площадь, защищаемая одним извещателем, - не менее 150 кв. м при высоте установки до 4 м, и не менее 50 кв. м при высоте установки 15 м.
При монтаже извещателя необходимо учитывать вероятную динамику воздушных потоков в помещении ( не допускается устанавливать извещатель в месте, где скорость потока воздуха может превышать 10 м/с).
Запрещается использовать извещатель в помещениях, имеющих технологическое оборудование, излучающее мощные электромагнитные поля высокой и сверхвысокой частоты ( рентгеновские установки, аппараты физиотерапии и т. д. ).
По окончанию монтажа извещателей необходимо проверить их работоспособность по оптическому индикатору.
В извещателях предусмотрено подключение ВУОС.
Извещатели пожарные пламени ( ультрафиолетового или инфракрасного излучения ) предназначены для обнаружения загорания по появлению открытого пламени.
Извещатели малоинерционны и позволяют контролировать большие площади.
Извещатели устанавливаются в помещениях на потолке, стенах и других строительных конструкциях зданий и помещений, а также на технологическом оборудовании таким образом, чтобы каждая точка защищаемой поверхности контролировалась не менее, чем двумя извещателями.
Извещатель пожарный “Аметист” (ИП 329-2) предназначен для обнаружения загораний, сопровождающихся появлением ультрафиолетового излучения от пламени загорания в закрытых помещениях различных зданий и сооружений. При этом площадь, контролируемая извещателем при его установки на высоте20 м составляет 1000 кв. м без пылеотражателя и 200 кв. м с пылеотражателем.
Инертность срабатывания, не более - 5 с.
Питание извещателя осуществляется от шлейфа сигнализации напряжением постоянного тока - (20 +4 -2) В, с ограничителем тока (16 - 20) мА.
Диапазон рабочих температур - ( минус 30 - +50 ) 0С.
Порядок установки и подготовки извещателя к работе следующий:
закрепить розетку извещателя в пылезащитном корпусе;
соединить поворотное устройство с пылезащитным корпусом розетки;
закрепить поворотное устройство на месте с помощью винтов или шурупов;
подключить провода шлейфа сигнализации к леммам розетки;
вставить блок извещателя в розетку;
сориентировать извещатель на очаг возможного загорания и зафиксировать винтами на поворотном устройстве;
в розетке последнего в шлейфе сигнализации извещателя к клеммам подключить диод и резистор в соответствии с паспортом.
III. Заключительная часть___________15____________ (мин.).
1.Разбор занятия:
2. Ответы на вопросы.
4. Подведение итогов.
Составил: начальник __ караула ___________________________
