ИНВЕРТОР ЭА 3,5/48 Руководство по эксплуатации | ||
Адрес: Украина, 61003, 7, | ||
Факс: | (057) 731-34-04 | |
Тел.: | 050-401-04-23 | |
E-mail: | *****@*** | |
Сайт: | http://www. alt-energy. | |
|
Содержание
1 Описание и работа инвертора............................................................................. 4
1.1 Назначение инвертора.............................................................................. 4
1.2 Технические характеристики инвертора.................................................. 5
1.3 Описание и работа инвертора.................................................................. 6
1.3.1 Устройство и работа инвертора................................................. 6
1.3.2 Описание положений органов управления и индикации инвертора.............................................................................................................. 8
1.3.3 Контроль работы инвертора.................................................... 10
1.3.4 Конструкция инвертора............................................................ 10
2 Эксплуатация инвертора................................................................................... 13
2.1 Меры безопасности при эксплуатации и обслуживании инвертора..... 13
2.2 Приведение инвертора в состояние готовности к эксплуатации и включение........................................................................................................................ 14
2.2.1 Общая проверка........................................................................ 14
2.2.2 Исходное положение органов управления.............................. 14
2.2.3 Подготовка инвертора к эксплуатации.................................... 14
2.2.4 Порядок включения и отключения инвертора........................ 15
2.2.4.1 Включение инвертора.......................................................... 15
2.2.4.2 Отключение инвертора........................................................ 16
2.3 Техническое обслуживание инвертора................................................... 16
2.4 Установка программы управления и мониторинга на компьютер....... 16
2.5 Порядок работы с программой управления и мониторинга................ 20
3 Комплектность................................................................................................... 23
4 Ресурсы, сроки службы и хранения, гарантии изготовителя (поставщика)... 24
5 Свидетельство об упаковывании....................................................................... 25
6 Свидетельство о приемке................................................................................... 26
7 Работы при эксплуатации.................................................................................. 27
7.1 Сведения о рекламациях......................................................................... 27
7.2 Учет предъявленных рекламаций........................................................... 28
Особые отметки..................................................................................................... 29
Данное руководство по эксплуатации (РЭ) предназначается для изучения и использования по назначению инвертора ЭА 3.5/48 (далее инвертор) и включает описание инвертора, принцип работы, технические характеристики и другие данные, необходимые для правильной и безопасной эксплуатации инвертора с использованием всех его технических возможностей.
1 Описание и работа инвертора
1.1 Назначение инвертора
1.1.1 Инвертор предназначен для питания устройств, потребляющих однофазный переменный ток.
Инвертор преобразовывает постоянное напряжение от источника постоянного тока или аккумуляторной батареи (АБ) в переменное синусоидальное напряжение 230 В, 50 Гц. АБ при этом заряжается от внешнего источника – солнечной батареи, ветроэнергетической установки или источника переменного тока через специальное зарядное устройство (АБ и перечисленные внешние источники в комплект поставки не входят).
1.1.2 Условия эксплуатации инвертора:
рабочая температура окружающей среды по ГОСТ 15150-69 от плюс 10 °С до плюс 35 °С;
предельная рабочая температура окружающей среды по ГОСТ 15150-69 от плюс 1 °С до плюс 40 °С;
относительная влажность воздуха по ГОСТ 15150-69 от 45 % до 80 %;
атмосферное давление по ГОСТ 15150-69 от 84,0 кПа до 106,7 кПа (630 мм рт. ст. - 800 мм рт. ст.).
1.2 Технические характеристики инвертора
1.2.1 Номинальное входное напряжение постоянного тока ‑ 48 В.
Отклонение входного напряжения от номинального значения – не более
(-6 – +10) В.
1.2.2 Максимальный установившийся входной ток – не более 72 А.
1.2.3 Максимальная мощность потребления от источника постоянного тока – не более 3000 Вт.
1.2.4 Максимальная выходная мощность инвертора – не менее 3500 ВА.
1.2.5 Выходное напряжение инвертора 230 В. Допускаемые установившиеся отклонения выходного напряжения от номинального значения – от минус 5% до плюс 3%; Частота выходного напряжения инвертора 50 Гц ±0,5 %.
1.2.6 Максимальный выходной ток – не более 15.3 А.
1.2.7 Форма выходного напряжения – синусоида. Коэффициент нелинейных искажений – не более 3.5 %.
1.2.8 Коэффициент полезного действия при номинальной выходной мощности – не менее 0,88.
1.2.9 Охлаждение – принудительное воздушное.
1.2.10 Режим работы – длительный.
1.2.11 Масса – не более 15,0 кг.
1.2.12 Габариты (высота´ширина´глубина) – не более 483´337´224 мм.
1.3 Описание и работа инвертора
1.3.1 Устройство и работа инвертора
Инвертор предназначен для преобразования постоянного напряжения источника питания в переменное напряжение 230 В частотой 50 Гц.
Структурная схема инвертора приведена на рисунке 1.
В состав инвертора входят:
· два мод), каждый из которых состоит из четырех силовых транзисторных ключей, включенных по мостовой схеме, силового трансформатора, дросселя, неуправляемого выпрямителя и выходного LC-фильтра, которые преобразуют постоянное напряжение 48 В в постоянное напряжение 165 В;
· два мод), каждый из которых состоит из четырех микросхем с электрически изолированными выходами, управляющих транзисторными ключами модуля силового;
· модуль управления (5) – состоящий из микроконтроллера и логических устройств, формирующих сигналы управления для модулей силовых, в том числе и сигналы защиты от перегрузки по току, а также от повышения (понижения) входного напряжения выше (ниже) допустимого уровня;
· модуль инвертора (6), состоящий из четырех силовых транзисторных ключей, включенных по мостовой схеме, микросхем управления ключами, выходного LC-фильтра, которые преобразуют постоянное напряжение 330 В в переменное напряжение 230 В частотой 50 Гц, а также микроконтроллера, формирующего сигналы управления транзисторными ключами модуля инвертора, в том числе сигналы защиты от перегрузки и короткого замыкания в нагрузке, от повышения выходного напряжения выше допустимого уровня, а также от перегрева силовых элементов;
· модуль индикации (7) – состоящий из светодиодов (двух зеленых и трех красных), сигнализирующих о нормальном или аварийных режимах работы инвертора.
Принцип работы инвертора состоит в следующем. Постоянное входное напряжение 48 В поступает на входы двух модулей силовых и повышается каждым из них до уровня 165 В.
Напряжение с выходов двух модулей силовых поступает на вход модуля инвертора, где оно суммируется (до уровня 330 В) и затем преобразовывается в переменное напряжение синусоидальной формы (230 В, 50 Гц).
 |

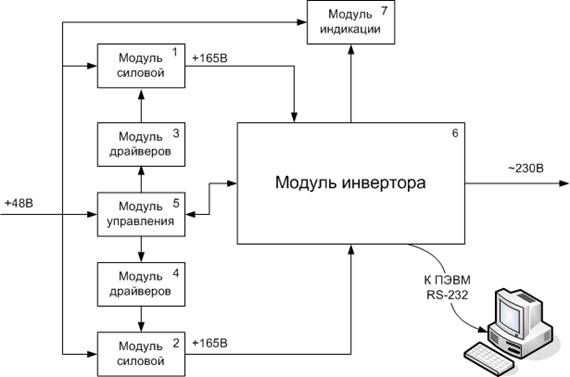

Рисунок 1 – Структурная схема инвертора
1.3.2 Описание положений органов управления и индикации инвертора
На передней панели инвертора расположены:
- автоматический выключатель POWER, предназначенный для включения / отключения постоянного входного напряжения 48 В;
- выключатель ON/OFF, предназначенный для включения / отключения инвертора. Инвертор не включится, если входное напряжение вне зоны 42 В-58 В;
- индикатор ON, сигнализирующий либо о нормальной работе инвертора (включен постоянно), либо о невыполнении хотя бы одного из условий нормальной работы (мигает);
- индикатор BATTERY, сигнализирующий либо о нормальном входном напряжении 42 В-58 В (индикатор выключен), либо об отклонении входного напряжения от нормы (индикатор мигает при понижении напряжения от 42 В до 40 В или повышении напряжения от 58 В до 60 В, индикатор включен постоянно при понижении напряжения ниже 40 В или повышении напряжения выше 60 В). На рисунке 2 изображена схема режимов работы инвертора и его индикаторов при понижении и повышении входного напряжения;

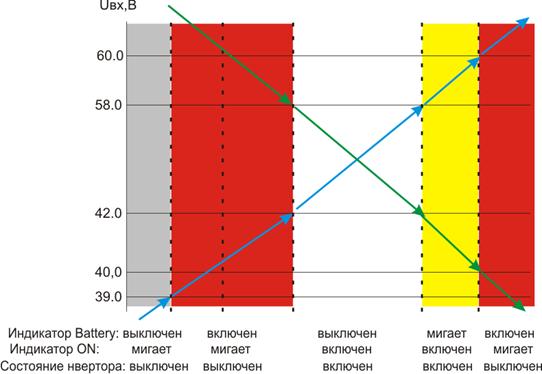

Рисунок 2 – Схема режимов работы инвертора и его индикаторов при понижении и повышении входного напряжения
- индикатор OVERLOAD, сигнализирующий о перегрузке по выходному току (включен постоянно, если выходной ток находится в пределах от 25 А до 50 А, а при превышении выходным током величины 50 А дополнительно начинает мигать индикатор ON и инвертор выключается);
- индикатор TEMPERATURE, сигнализирующий о превышении температурой нагрева силовых элементов нормированных значений (при увеличении температуры выше 70 °С начинает мигать, продолжает мигать при последующем уменьшении температуры до 60 °С, а при увеличении температуры выше 100 °С включен постоянно, при этом инвертор выключается);
- индикатор POLARITY INVERSION, сигнализирующий о правильном подключении инвертора к источнику питания (зеленый светодиод включается только при правильной полярности подключения).
В таблице 1 показаны все возможные состояния индикаторов.
Таблица 1
Индикатор ON | Индикатор BATTERY | Индикатор OVERLOAD | Индикатор TEMPERATURE | Описание сигнализации |
Мигает с удвоенной частотой | Выключен | Выключен | Выключен | Режим подготовки к «мягкому» подключению нагрузки |
Мигает | Выключен | Выключен | Выключен | Внутренняя ошибка |
Мигает | Включен | Выключен | Выключен | В процессе работы Uвх > 60 В или Uвх < 40 В |
Мигает | Включен | Выключен | Выключен | При включении Uвх > 58 В или Uвх < 42 В |
Включен | Мигает | Выключен | Выключен | 40 В < Uвх < 42 В или 58 В < Uвх < 60 В |
Включен | Выключен | Включен | Выключен | 25 A < Iвых < 50 A |
Мигает | Выключен | Включен | Выключен | Iвых > 50 A |
Включен | Выключен | Выключен | Мигает | Температура > 70 °С |
Мигает | Выключен | Выключен | Включен | Температура >100 °С |
Примечание - индикатор POLARITY INVERSION должен быть постоянно включен.
1.3.3 Контроль работы инвертора
Инвертор оснащен рядом устройств, предназначенных для защитного выключения инвертора при выходе входных или выходных параметров за пределы допустимых значений, а именно:
· при повышения выходного напряжения выше (257±3) В;
· при повышения входного напряжения выше (60±1) В;
· при понижения входного напряжения ниже (40±1) В;
· при коротком замыкании в нагрузке или превышении выходным током величины 50 А;
· при увеличении температуры силовых элементов выше 100 °С (вентиляторы включаются автоматически при увеличении температуры выше 70 °С, а выключаются при уменьшении температуры ниже 60 °С);
· при пиковом значении входного тока, превышающем норму, инвертор переходит в режим Softstart (“плавный пуск”) и будет повторять попытки запуска до тех пор, пока перегрузка не устранится.
1.3.4 Конструкция инвертора
Корпус инвертора имеет прямоугольную форму, изготавливается из металла, предназначен для навесного монтажа и одностороннего обслуживания.
На передней панели инвертора размещены его основные органы управления и индикации, а также порты для подключения внешних устройств.
Схема расположения органов управления, индикации и внешних портов на передней панели инвертора приведена на рисунке 3.
Примечание – в данной модификации инвертора порты MASTER и SLAVE не используются.
Схема расположения соединителей для подключения входных и выходных кабелей, а также кабеля заземления приведена на рисунке 4.
 |
1 – индикатор ON;
2 – выключатель ON/OFF;
3 – соединители для подключения внешних устройств;
4 – индикатор POLARITY INVERSION;
5 – индикатор BATTERY;
6 – индикатор OVERLOAD;
7 – индикатор TEMPERATURE;
8 – автоматический выключатель POWER.
Рисунок 3 – Схема расположения органов управления и индикации на передней панели
1 – зажим защитного заземления;
2 – вентиляторы;
3 – соединители для подключения входного напряжения;
4 – соединители для подключения нагрузки.
Рисунок 4 – Схема расположения соединительных устройств (нижняя стенка инвертора)
2 Эксплуатация инвертора
2.1 Меры безопасности при эксплуатации и обслуживании инвертора
2.1.1 При эксплуатации и обслуживании инвертора необходимо строго соблюдать правила техники безопасности, предусмотренные при работе с аппаратурой напряжением до 1000 В. Срочность проведения работ не является основанием для нарушения правил техники безопасности.
2.1.2 В инверторе используются напряжения (переменное напряжение 230 В, 50 Гц и постоянное напряжение 48 В), опасные для жизни человека.
2.1.3 При проведении эксплуатационных работ и технического обслуживания запрещается касаться руками оголенных кабелей и электрических соединений.
2.1.4 Инвертор должен быть надежно заземлен с помощью отдельного кабеля ПВЗ 2.50 желто-зеленый или аналогичным.
2.1.5 Профилактические работы и чистку инвертора разрешается проводить только после полного отключения электропитания и разряда входных емкостей.
2.1.6 Не допускайте попадания внутрь посторонних предметов.
2.1.7 Не закрывайте вентиляционные отверстия.
2.1.8 Не допускайте попадания влаги внутрь инвертора.
2.1.9 Подключение и техническое обслуживание должны выполнять не менее двух человек.
2.2 Приведение инвертора в состояние готовности к эксплуатации и включение
2.2.1 Общая проверка
Перед началом эксплуатации провести внешний осмотр инвертора, при этом необходимо выполнить следующие действия:
проверить на отсутствие механических повреждений и вмятин;
проверить на наличие и жесткость крепления органы управления и коммутации;
проверить чистоту контактов, состояние лакокрасочного покрытия, четкость надписей;
проверить омметром отсутствие короткого замыкания во входных цепях (между соединителями “+48V” и “−48V”).
Инвертор, имеющий дефекты, бракуется и направляется на ремонт.
2.2.2 Исходное положение органов управления
Установить органы управления инвертора в исходное состояние согласно таблице 2.
Таблица 2
Наименование органа управления | Исходное положение | Примечание |
Автоматический выключатель POWER | "О" | – |
Выключатель ON/OFF | "OFF" | – |
2.2.3 Подготовка инвертора к эксплуатации
Заземлить инвертор, проверить положение органов управления, кабелями сечением не менее 16 мм. кв. подключиться к источнику питания 48В и кабелями сечением не менее 2.5 мм. кв. подключить нагрузку.
ВНИМАНИЕ! ОБЯЗАТЕЛЬНО СОБЛЮДАЙТЕ ПОЛЯРНОСТЬ ПОДКЛЮЧЕНИЯ ИСТОЧНИКА ПИТАНИЯ В СООТВЕТСТВИИ С МАРКИРОВКОЙ НА ВЫХОДНЫХ СОЕДИНИТЕЛЯХ ИСТОЧНИКА ПИТАНИЯ И ВХОДНЫХ СОЕДИНИТЕЛЯХ ИНВЕРТОРА (см. рис.4). ПРИ ПРАВИЛЬНОЙ ПОЛЯРНОСТИ ПОДКЛЮЧЕНИЯ ВКЛЮЧИТСЯ В РЕЖИМЕ ПОСТОЯННОГО СВЕЧЕНИЯ ИНДИКАТОР "POLARITY INVERSION".
2.2.4 Порядок включения и отключения инвертора
2.2.4.1 Включение инвертора
Для включения инвертора необходимо выполнить операции согласно таблице 3.
Таблица 3
Наименование операции | Контролируемая индикация | Примечание |
Перевести автоматический выключатель POWER в положение “|” | – | – |
Перевести выключатель ON/OFF в положение “ON” | Пройдет “бегущая волна” по всем индикаторам, кроме POLARITY INVERSION, затем инвертор перейдет в режим внутреннего тестирования, которое занимает от 3 до 5 секунд (индикатор ON мигает). Если произошла внутренняя ошибка, то индикатор продолжит постоянно мигать. После тестирования инвертор перейдет в режим подготовки к «мягкому» подключению нагрузки (разряд выходных конденсаторов инвертора), который длится от 1 до 2 секунд (индикатор ON мигает с удвоенной частотой), после чего инвертор выходит на рабочий режим (индикатор ON включен постоянно). Если в рабочем режиме снова начинает мигать светодиод ON - возникла ошибка. | * |
* - для повторного включения инвертора после устранения причин срабатывания защит от короткого замыкания в нагрузке или перегрева (контролируется по постоянному свечению индикаторов OVERLOAD, TEMPERATURE) необходимо выключить, а затем снова включить выключатель ON/OFF. В таком режиме работы подготовка к «мягкому» подключению нагрузки длится до 180 сек; - в случае срабатывания защиты от повышения (понижения) входного напряжения выше (ниже) нормы инвертор необходимо выключить в соответствии с 2.2.4.2 настоящего РЭ, привести входное напряжение в норму и снова повторить операции по включению инвертора. В таком режиме работы подготовка к «мягкому» подключению нагрузки длиться до 180 сек; - в случае, если более 10 минут мигает только индикатор “ON” - внутренняя ошибка, инвертор необходимо направить на ремонт. |
2.2.4.2 Отключение инвертора
Для отключения инвертора необходимо выполнить операции согласно таблице 4.
Таблица 4
Наименование операции | Контролируемая индикация | Примечание |
Перевести выключатель ON/OFF в положение “OFF” | Выключается индикатор ON | – |
Перевести автоматический выключатель POWER в положение “O” | – | – |
2.3 Техническое обслуживание инвертора
Инвертор не требуют специального ухода при строгом соблюдении условий эксплуатации в соответствии с требованиями 1.1.2 настоящего РЭ. Периодически следует протирать сухой чистой ветошью наружную поверхность инвертора, делать осмотр всех соединений на инверторе и клеммах аккумуляторной батареи (если в качестве источника постоянного тока используется аккумуляторная батарея), соблюдая указания мер безопасности.
2.4 Установка программы управления и мониторинга на компьютер
В комплект поставки входит компакт-диск с программой управления и мониторинга (установочный файл “setup. exe”). Программа позволяет дистанционно выключать и повторно включать инвертор (предварительно инвертор должен быть включен с помощью выключателей POWER и ON/OFF, расположенных на передней панели) и контролировать все необходимые параметры (температуру силовых элементов, состояние вентиляторов, состояние индикаторов, входное напряжение, выходной ток, выходную мощность и ее изменение в течение предыдущих 180 секунд), а также осуществлять выбор и инициализацию одного из восьми последовательных портов RS-232 для подключения кабеля дистанционного управления.
Программа должна быть установлена на компьютер с тактовой частотой процессора не ниже 2 ГГц и оперативной памятью не менее 1 Гбайта, оснащенный операционной системой Windows XP SP2(3) и пакетом программ Microsoft. NET Framework 3.5 (www. ).
После запуска установочного файла появляется окно, приведенное на рисунке 5.

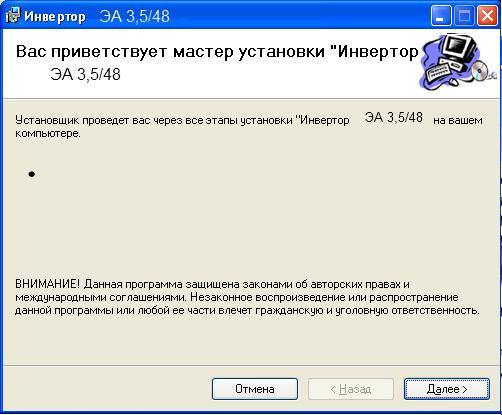

Рисунок 5 – Окно приветствия мастера установки программы
Нажатием кнопки “Далее” осуществляется переход в окно выбора папки для установки программы, приведенное на рисунке 6.
ВНИМАНИЕ! Для корректной работы программы путь установки программы “c:\”ЭА” не менять.
Рисунок 6 – Окно выбора папки для установки программы
Нажатием кнопки “Далее” осуществляется переход в окно подтверждения, приведенное на рисунке 7.

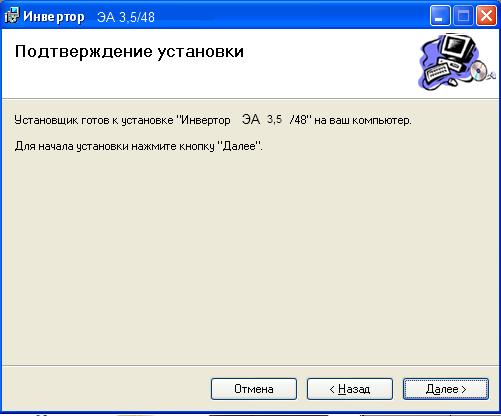

Рисунок 7 – Окно подтверждения установки
Нажатием кнопки “Далее” осуществляется переход в окно установки, приведенное на рисунке 8. После окончания установки, которая занимает несколько секунд, появляется окно завершения, приведенное на рисунке 9. Нажатием кнопки “Закрыть” окно закрывается. Программа устанавливается в папку “c:\ЭА” и создается ярлык в меню программ “Пуск/Все программы/инвертор 3500-48” на файл “monitor. exe”.

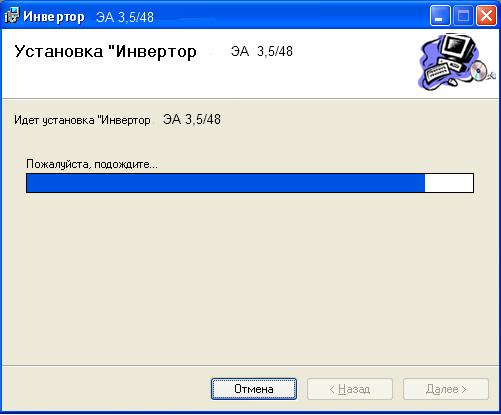

Рисунок 8 – Окно процесса установки
Рисунок 9 – Окно завершения установки
2.5 Порядок работы с программой управления и мониторинга
Запуск программы производится из меню программ “Пуск/Все программы/инвертор 3500-48”.

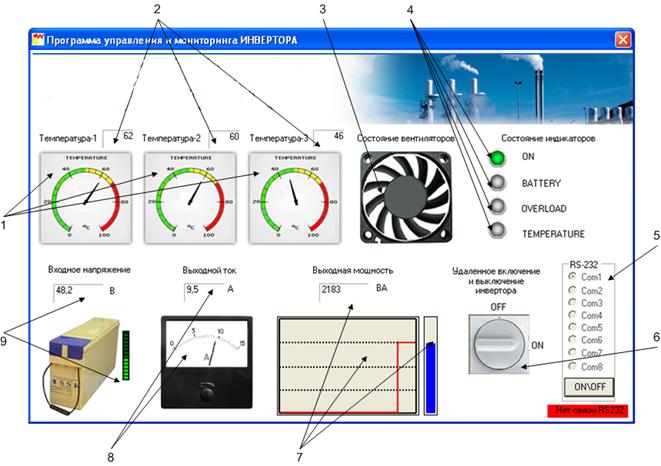

На рисунке 10 приведен внешний вид программного пульта управления и мониторинга инвертора, где:
1-аналоговые индикаторы температуры силовых элементов;
2-цифровые индикаторы температуры силовых элементов;
3-индикатор состояния вентиляторов;
4-индикаторы состояния инвертора (ON, BATTERY, OVERLOAD, TEMPERATURE);
5-панель выбора и инициализации порта RS-232 на компьютере;
6-переключатель “горячего” выключения/включения инвертора;
7-цифровой и аналоговый индикаторы выходной мощности инвертора и график ее изменения за предыдущие 180 секунд с шагом 1 секунда;
8-цифровой и аналоговый индикаторы выходного тока инвертора;
9-цифровой и аналоговый индикаторы входного напряжения инвертора.
Рисунок 10 – Внешний вид программного пульта управления и мониторинга инвертора
После запуска программы появляется окно, приведенное на рисунке 10, после чего необходимо выбрать с помощью манипулятора “мышь” один из восьми последовательных портов “Com1-Com8”, к которому подключен кабель RS-232, и инициализировать включить порт RS-232, нажав кнопку “ON/OFF”, находящуюся под изображением портов (позиция 5).
Надпись “Нет связи RS232” возникает, если в течение 10 секунд от инвертора по интерфейсу RS-232 не приходят данные и автоматически исчезает, если связь по интерфейсу возобновится.
Индикатор (позиция 3) начинает вращаться синхронно с вентиляторами и останавливается при их выключении.
Индикаторы (позиция 4) полностью повторяют работу индикаторов на передней панели инвертора, описанных в 1.3.2. Если произошло защитное отключение инвертора при выходе входных или выходных параметров за пределы допустимых значений, то переключатель (позиция 6) автоматически переходит в положение “OFF”.
Если требуется дистанционно временно выключить и затем включить инвертор, то можно воспользоваться переключателем (позиция 6), который при нажатии на него манипулятором “мышь” переходит в противоположное состояние (из “OFF” в “ON” или из “ON” в “OFF”).
Примечание: первое включение инвертора должно производиться только с передней панели инвертора в соответствие 2.2.4.1, а окончательное выключение инвертора в соответствие 2.2.4.2.
Аналоговый индикатор входного напряжения инвертора отображает 13 уровней с шагом 1,5 В, начиная с 41,5 В (позиция 9).
Аналоговый индикатор выходной мощности инвертора плавно отображает изменение мощности от минимального до максимального значения.
График изменения выходной мощности (позиция 7) изменяется каждую секунду и отображает мощность за последние 180 секунд работы инвертора.
3 Комплектность
Обозначение изделия | Наименование изделия | Количество | Примечание |
АГАТ.435234.002 | Инвертор ЭА 3,5/48 | 1 | |
Соединитель ABI‑CF 10‑25 511.0303 ABICOR BINZEL | 2 | ||
Кабель интерфейса RS-232 | 1 | ||
Эксплуатационная документация | |||
АГАТ.435234.002 РЭ | Руководство по эксплуатации | 1 | |
Программа управления и мониторинга | 1 | CD-R | |
4 Ресурсы, сроки службы и хранения, гарантии изготовителя (поставщика)
4.1 Ресурс изделия (средняя наработка на отказ) – не менее 6000 часов.
Полный установленный срок службы – не менее 8 лет.
Указанный ресурс, срок службы и хранения действительны при соблюдении требований действующей эксплуатационной документации.
4.2 Изготовитель (поставщик) гарантирует работоспособность (сохранность эксплуатационных характеристик) инвертора при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Гарантийный срок хранения инвертора – один год с момента изготовления.
Гарантийный срок эксплуатации – 1,5 года со дня ввода изделия в эксплуатацию. Эта гарантия снимается при следующих обстоятельствах:
- при попытке ремонта, не санкционированного производителем;
- при эксплуатации или хранении инвертора в климатических условиях, не соответствующих требованиям 1.1.2 настоящего РЭ;
- при наличии на корпусе инвертора механических повреждений;
- при эксплуатации инвертора с нарушением инструкций изготовителя.
Изготовитель (поставщик) в течение установленного гарантийного срока эксплуатации выполняет безвозмездный ремонт изделия (или замену составных частей изделия), если в течение указанного срока гарантии будет обнаружено несоответствие требованиям эксплуатационной документации.
4.3 По вопросам гарантийного ремонта обращаться по адресу: Украина, 61024, 4, лит “А-4”.
4.4 По окончании действия гарантийного срока дальнейшее обслуживание и ремонт осуществляется предприятием-изготовителем на основании отдельного договора с эксплуатирующей организацией.
5 Свидетельство об упаковывании
ЭА 3,5/48 | ЭА.435234.002 | № | ||||
наименование изделия | обозначение | номер предприятия-изготовителя | ||||
Упакован | ||||||
наименование или код изготовителя | ||||||
согласно требованиям, предусмотренным в действующей технической документации | ||||||
должность | личная подпись | расшифровка подписи | ||||
год, месяц, число | ||||||
6 Свидетельство о приемке
ЭА 3,5/48 | ЭА 3,5.435234.002 | № | ||
наименование изделия | обозначение | номер предприятия-изготовителя | ||
изготовлен и принят в соответствии с обязательными требованиями государствен-ных стандартов, действующей технической документации и признан годным для эксплуатации |
Начальник ОТК | ||||
М. П. | ||||
личная подпись | расшифровка подписи | |||
год, месяц, число |
Руководитель предприятия | ||||
обозначение документа, по которому производится поставка | ||||
М. П. | ||||
личная подпись | расшифровка подписи | |||
год, месяц, число |
7 Работы при эксплуатации
7.1 Сведения о рекламациях
7.1.1 Рекламации подлежит инвертор, в котором до истечения гарантийного срока обнаружены:
а) нарушения работоспособности по причинам производственного или конструктивного характера;
б) отклонение параметров от норм, установленных в эксплуатационной документацией, если восстановить эти параметры невозможно выполнением работ, предусмотренных эксплуатационной документацией;
в) преждевременный износ деталей, вызывающих ненормальную работу и препятствующий дальнейшей эксплуатации в целом.
7.1.2 При обнаружении несоответствия по качеству или комплектности аппаратуры в период гарантийного срока эксплуатирующая организация вызывает представителя предприятия-изготовителя (поставщика), который должен прибыть в согласованный срок для составления двустороннего акта.
7.1.3 Инвертор не может быть рекламирован, если неисправность вызвана нарушением условий и правил эксплуатации.
7.1.4 Рекламационные акты составляются в соответствии с действующими инструкциями о порядке рекламаций.
7.1.5 Краткое содержание и меры, принятые по рекламации, записываются в 7.2 настоящего РЭ.
7.2 Учет предъявленных рекламаций
Номер и дата составления рекламационного акта | Краткое содержание рекламации | Меры, которые принимаются по рекламации | Должность, фамилия и подпись ответственного лица |
Особые отметки
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Изм | Номера листов (страниц) | Всего листов (страниц) в документе | Номер документа | Входящий номер сопроводительного документа и дата | Подпись | Дата | |||
измененных | замененных | новых | аннулированных | ||||||
