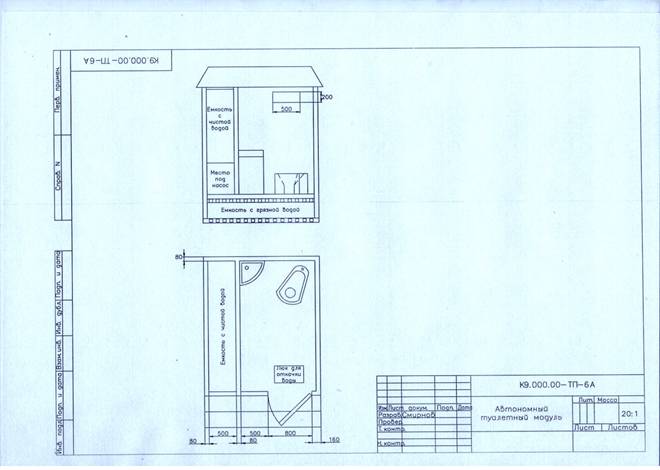

Одинарный модуль-павильон
Технические характеристики модуля-контейнера К9.000.00тп-5
Туалетный модуль предназначен для использования в автономном режиме на строительных площадках, в парках с подключением электроэнергии и без подключения канализации и водоснабжения. Модуль представляет собой сборное здание полной готовности.
Верхняя часть – включает в себя туалетную кабину и емкость для чистой воды.
Нижняя часть – емкость для сбора фекалий.
Верхняя часть.
1.Габаритные размеры контейнера.
2.Стены: пожаростойкая сэндвич – панель с пределом огнестойкости 60 минут. Цвет – RAL - 1015. Предел огнестойкости – EI 90.Удостоверение о государственной гигиенической регистрации № 08-33-Е.47493.
3. Крыша стеклопластиковая, утепленная с зенитными фонарями с низким пропусканием тепловых лучей, освещение энергосберегающее светодиодное.
Низкое энергопотребление за счет применения зенитных фонарей из прозрачного тонированного стеклопластика для естественного освещения и встроенных светодиодных светильников для освещения в темное время суток.
4.Пол: ЦСП 20мм на силовом каркасе с линолеумом.
5.Входные двери: металлические утепленные 720*2000 мм с внутренним замком и доводчиком.
6.Сантехприборы: стеклопластиковые угловые умывальники - 1 шт., унитазы с нижним клапаном -1шт. из нержавеющей стали и стеклопластика.
7.Емкость для чистой воды на 0,785м. куб., обогревается от помещения.
Заполнение по трубе через впускной клапан, предотвращающий переполнение. Имеется
датчик критического понижения уровня воды (необходимость дозаправки).
8.Клапана на смыв унитаза – электромагнитные время открытия регулируется электроникой, управление педальное.
9.Вентиляция емкостей – верхняя в помещение (внутренняя), нижняя наружу.
10.Вода из верхней емкости идет самотеком в насос, далее под давлением.
11.Вентиляция помещений - приточно–вытяжная.
12.Краны рукомойников дозирующие.
13.Цвет полимерного покрытия снаружи: RAL 7004, внутри – 9003.
14.Электрика: внешние светодиодные индикаторы занятости - 1(на входе), внешний индикатор заполнения нижней емкости, розетка-2шт., электрощит с электронным счетчиком и УЗО на весь комплекс – 1к-т, штырь заземления.
15.Заземление: шпилька М10 в нижней части угловой стоики контейнера с тыльной стороны.
16.Ввод электричества – распределительная коробка IP54 с тыльной стороны контейнера на верхней силовой балке.
17.Подкачивающая станция для автоматики экономии воды смыва.
Нижняя часть.
Представляет собой утепленную трехслойную конструкцию с вентиляцией, подогревом и двухуровневым датчиком заполнения.
Конструктивно выполнена в виде постамента со ступеньками из рифленого алюминия для входа в туалетные кабины и имеет объем 1,8м. куб.
Заполнение емкости реагентами и откачка фекалий производятся через технологический люк, расположенный внизу, на задней стене модуля.
Нижняя емкость, по требованию санстанции, отделена в отдельный блок для транспортировки.
В нижней емкости стоит двухуровневый датчик наполнения, который в случае второго срабатывания запрещает подачу воды в краны и смыв унитаза. Сигнал о заполнении выводится на табло снаружи контейнера.
Основные эксплуатационные характеристики:
1.Колличество посещений до заполнения нижней емкости – примерно 1400;
2.Енергопотребление: зима – до 3квт, лето – до 0,3квт;
3.Вес контейнера без заполненных емкостей – до 2 тонн;
4.Автоматическая система подогрева нижней емкости в зимний период для защиты от промерзания.
5.Световые индикаторы заполнения нижней емкости, предупреждения о низком уровне воды верхней емкости и занятости кабин.
P. S Возможны изменения в конструкции и комплектации, в зависимости от пожелания заказчика.
Двойной неавтономный модуль-павильон
Технические характеристики модуля-контейнера К9.000.00тп-5
Туалетный модуль предназначен для использования в неавтономном режиме на строительных площадках и других объектах с подключением к канализации, электроэнергии и водоснабжению.
Основные технические характеристики:
- Габаритные размеры контейнера: 4060*2500*2500 мм. Каркас - стальной с антикорзионным покрытием. Стены: пожаростойкая сэндвич – панель с пределом огнестойкости 60 минут.
· Крыша стеклопластиковая, утепленная, освещение энергосберегающее светодиодное автоматическое.
· Входные двери: металлические утепленные 720*2000 мм с внутренним замком и доводчиком.
- Пол: ЦСП 20мм на силовом каркасе с линолеумом. Унитазы керамические. Угловые раковины стеклопластиковые с экранами и кранами. Внутренняя разводка воды с использованием полипропиленовых труб, канализация - трубы ПВХ. Вода подается под давлением. Модуль работает с подключением к централизованной канализации и водоснабжению.
Отопление кабин для посетителей имеют систему автоматического электрического обогрева. Приточно – вытяжная вентиляция с таймером на обе кабины.
· Цвет полимерного покрытия снаружи: RAL 7004, внутри – 9003.
· Электрика: розетка-2шт., электрощит с электронным счетчиком и УЗО на весь комплекс – 1к-т, штырь заземления – 3 штуки для изготовления контура.
· Заземление: шпилька М10 в нижней части угловой стоики контейнера с тыльной стороны.
· Ввод электричества – распределительная коробка IP54 с тыльной стороны контейнера на верхней силовой балке.
Основные эксплуатационные характеристики:
· Пропускная способность: около 25 чел./ час.
· Рекламные площади – 17 м кв.
· Расчетный срок эксплуатации – не менее 30 лет.
· Гарантия Изготовителя: на корпус – 12 месяцев, на покупное оборудование – в соответствие с паспортами заводов Изготовителей на данное оборудование.

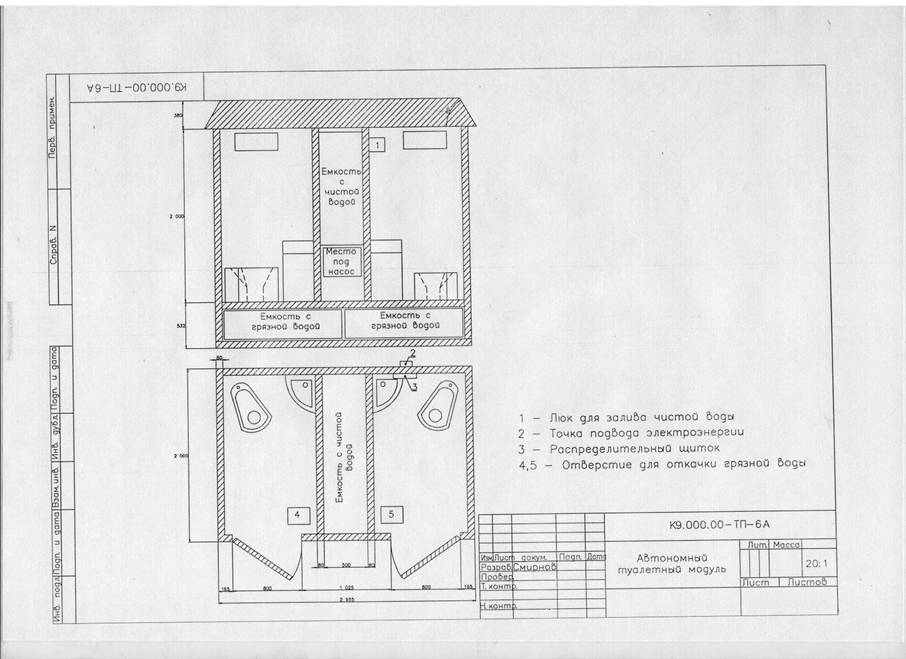

Двойной автономный модуль-павильон
Технические характеристики модуля-контейнера К9.000.00тп-9
Туалетный модуль предназначен для использования в автономном режиме на строительных площадках, парках, зонах отдыха и др. местах с подключением электроэнергии и без подключения канализации и водоснабжения. Модуль представляет собой сборное здание полной готовности, состоящее из 2-х отдельных частей, стыкуемых между собой на месте сборки.
Верхняя часть – включает в себя две туалетные кабины и емкость для чистой воды.
Нижняя часть – емкость для сбора фекалий.
Верхняя часть.
1.Габаритные размеры контейнера.
2.Стены: пожаростойкая сэндвич – панель с пределом огнестойкости 60 минут.
3. Крыша стеклопластиковая, утепленная с зенитными фонарями с низким пропусканием тепловых лучей, освещение энергосберегающее светодиодное.
4.Пол: ЦСП 20мм на силовом каркасе с линолеумом.
5.Входные двери: металлические утепленные 720*2000 мм с внутренним замком и доводчиком.
6.Сантехприборы: стеклопластиковые угловые умывальники - 2 шт., унитазы с нижним клапаном -2шт. из нержавеющей стали и стеклопластика.
7.Емкость для чистой воды на 0,785м. куб. алюминиевая, обогревается от помещения.
Заполнение по трубе через впускной клапан, предотвращающий переполнение. Имеется
датчик критического понижения уровня воды (необходимость дозаправки).
8.Клапана на смыв унитаза – электромагнитные время открытия регулируется электроникой, управление педальное.
9.Вентиляция емкостей – верхняя в помещение (внутренняя), нижняя наружу.
10.Вода из верхней емкости идет самотеком в насос, далее под давлением.
11.Вентиляция помещений - приточно–вытяжная.
12.Краны рукомойников дозирующие.
13.Цвет полимерного покрытия снаружи: RAL 7004, внутри – 9003.
14.Электрика: внешние светодиодные индикаторы занятости - 2 шт. (на входе), внешний индикатор заполнения нижней емкости, розетка-2шт., электрощит с электронным счетчиком и УЗО на весь комплекс – 1к-т, штырь заземления.
15.Заземление: шпилька М10 в нижней части угловой стоики контейнера с тыльной стороны.
16.Ввод электричества – распределительная коробка IP54 с тыльной стороны контейнера на верхней силовой балке.
17.Подкачивающая станция для автоматики экономии воды смыва.
Нижняя часть.
Представляет собой утепленную трехслойную конструкцию с вентиляцией, подогревом и двухуровневым датчиком заполнения.
Конструктивно выполнена в виде постамента со ступеньками из рифленого алюминия для входа в туалетные кабины и имеет объем 1,8м. куб.
Заполнение емкости реагентами и откачка фекалий производятся через технологический люк, расположенный внизу, на задней стене модуля.
Нижняя емкость, по требованию санстанции, отделена в отдельный блок для транспортировки.
В нижней емкости стоит двухуровневый датчик наполнения, который в случае второго срабатывания запрещает подачу воды в краны и смыв унитаза. Сигнал о заполнении выводится на табло снаружи контейнера.
Основные эксплуатационные характеристики:
1.Колличество посещений до заполнения нижней емкости – примерно 1800;
2.Енергопотребление: зима – до 3квт, лето – до 0,3квт;
3.Вес контейнера без заполненных емкостей – до 3 тонн;
4.Автоматическая система подогрева нижней емкости в зимний период для защиты от промерзания;
5.Световые индикаторы заполнения нижней емкости, предупреждения о низком уровне воды верхней емкости и занятости кабин.
Тройной неавтономный модуль-павильон
Технические характеристики модуля-контейнера К9.000.00тп-5
Туалетный модуль предназначен для использования в неавтономном режиме на строительных площадках и других объектах с подключением к канализации, электроэнергии и водоснабжению.
Основные технические характеристики:
- Габаритные размеры контейнера: 4060*2500*2500 мм. Каркас - стальной с антикорзионным покрытием. Стены: пожаростойкая сэндвич – панель с пределом огнестойкости 60 минут.
· Крыша стеклопластиковая, утепленная, освещение энергосберегающее светодиодное автоматическое.
· Входные двери: металлические утепленные 720*2000 мм с внутренним замком и доводчиком.
- Пол: ЦСП 20мм на силовом каркасе с линолеумом. Унитазы керамические. Угловые раковины стеклопластиковые с экранами и кранами. Внутренняя разводка воды с использованием полипропиленовых труб, канализация - трубы ПВХ. Вода подается под давлением. Модуль работает с подключением к централизованной канализации и водоснабжению.
Отопление кабин для посетителей имеют систему автоматического электрического обогрева. Приточно – вытяжная вентиляция с таймером на обе кабины.
· Цвет полимерного покрытия снаружи: RAL 7004, внутри – 9003.
· Электрика: розетка-2шт., электрощит с электронным счетчиком и УЗО на весь комплекс – 1к-т, штырь заземления – 3 штуки для изготовления контура.
· Заземление: шпилька М10 в нижней части угловой стоики контейнера с тыльной стороны.
· Ввод электричества – распределительная коробка IP54 с тыльной стороны контейнера на верхней силовой балке.
Основные эксплуатационные характеристики:
· Пропускная способность: около 25 чел./ час.
· Рекламные площади – 17 м кв.
· Расчетный срок эксплуатации – не менее 30 лет.
· Гарантия Изготовителя: на корпус – 12 месяцев, на покупное оборудование – в соответствие с паспортами заводов Изготовителей на данное оборудование.
P. S Возможны изменения в конструкции и комплектации в зависимости от пожелания заказчика.

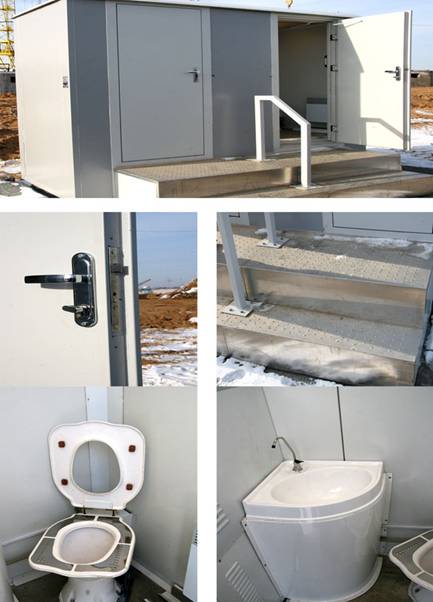

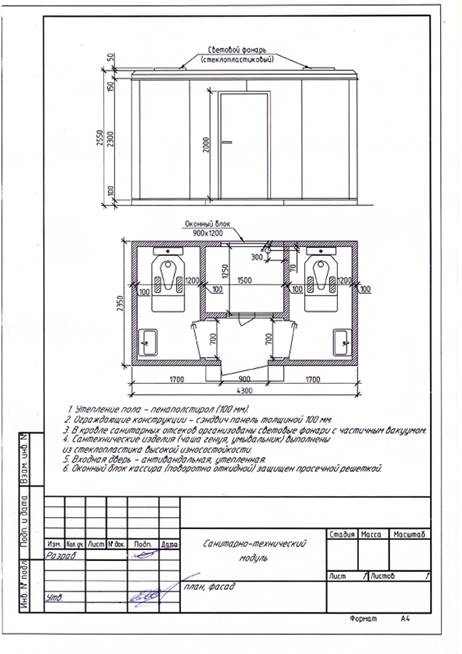

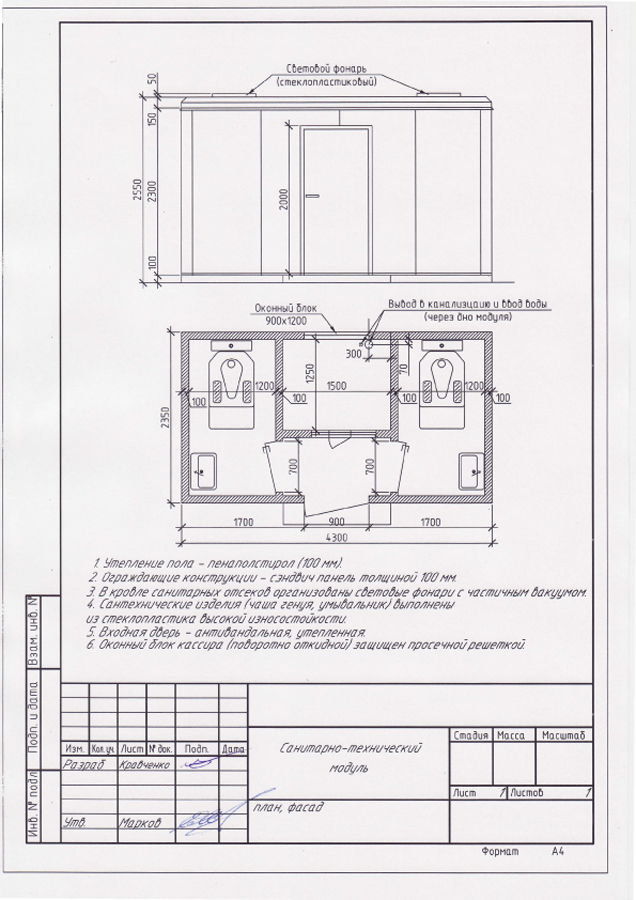

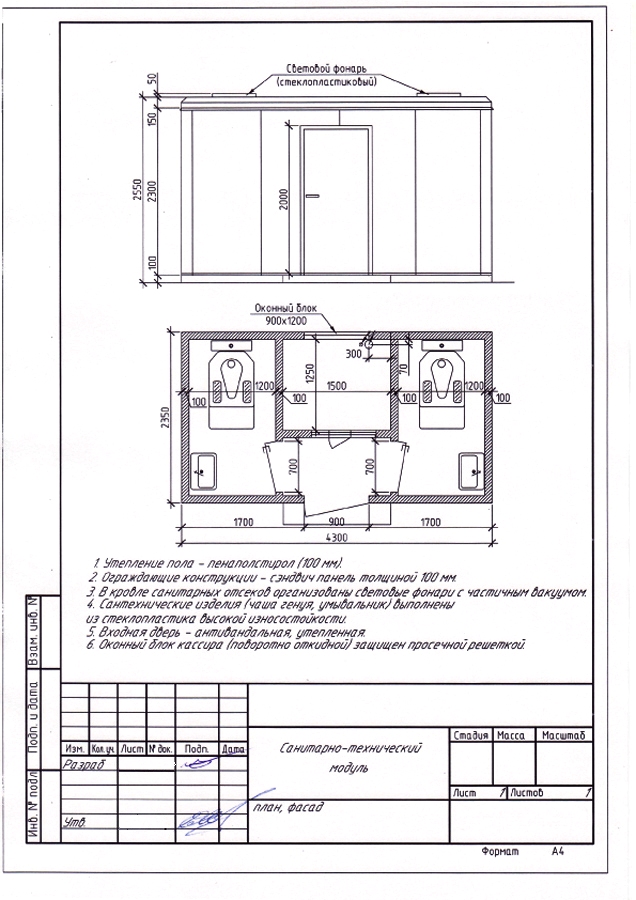

Контейнер санитарно – технический К9.000.00 – тп 4-3А. (автономный туалетный модуль или павильон общественного туалета в антивандальном исполнении).
значение: Автономный туалетный модуль предназначен для коммерческого использования в населенных пунктах без подключения к городским системам канализации и водоснабжения.
Особенности:
1.Внешняя обшивка модуля выполнена из сэндвич - панелей толщиной 100 мм с заполнением негорючим утеплителем. Цвет – RAL- 1015 или под заказ. Предел огнестойкости – EI 90.
Удостоверение о государственной гигиенической регистрации № 08-33-Е.47493.
2.Внутренняя обшивка контейнера – тыльная сторона сэндвич – панелей. Цвет – белый.
3.Сантехприборы – унитаз с клапаном и умывальник (собственного производства) выполнен полностью из экологически чистого сырья (стеклопластик) согласно ТУ BY 690237102.013-2009.
4.Освещение - зенитные фонари из прозрачного тонированного стеклопластика для естественного освещения и светодиодные светильники для освещения в темное время суток.
5.Двери металлические утепленные антивандальные с ригельными замками и тремя внутренними петлями. Дверь кассира с встроенным раздвижным окном и антивандальной ставней.
Основные технические характеристики:
1.Габаритные размеры: 4900*3000*2620 мм.
2.Количество кабинок для посетителей: 2.
3.Помещение для оператора (кассира).
4.Емкость для чистой воды: 1шт. 900 литров.
5.Емкость для сбора фекалий: 1 шт. оптимальная 1800 литров, максимальная 2200 литров.
6.Вес изделия с порожними емкостями– около 2150 кг
Основные эксплуатационные характеристики:
1.Количество посещений до технологического обслуживания: не менее 1000
2.Пропускная способность: около 25 чел./ час.
3.Рекламные площади – 17 м кв.
4.Расчетный срок эксплуатации – не менее 30 лет.
5.Гарантия Изготовителя: на корпус – 36 месяцев, на покупное оборудование – в соответствие с паспортами заводов Изготовителей на данное оборудование.
6.Контроль заполнения емкостей – визуальный оператором.
Конструкция:
Каркас - стальной с антикорзионным покрытием.
Стены - сэндвич – панели с внутренним заполнением негорючим утеплителем.
Крыша утепленная стеклопластиковая.
Полы - алюминиевые с противоскользящим покрытием.
Санитарно-техническое оборудование из стеклопластика рассчитано на эксплуатацию с массовым пребыванием людей.
Унитазы из стеклопластика повышенной прочности с водяным затвором.
Угловые раковины стеклопластиковые с экранами и кранами - дозаторами.
Внутренняя разводка воды с использованием полипропиленовых труб.
Вода подается под давлением.
Модуль работает в автономном режиме, не требует централизованной канализации и водоснабжения.
Встроенные водяные и фекальные баки трехслойной конструкции.
Фекальный бак имеет систему автоматического электрообогрева для защиты от замерзания в зимнее время. Отопление кабин для посетителей и оператора имеют систему автоматического электрического обогрева.
Приточно – вытяжная вентиляция с таймером в каждой кабине.
Регулируемые опоры для выравнивания при установке на местности.
Возможна установка дополнительных сервисных устройств, а именно:
1. Устройство регулирования времени смыва унитаза;
2.Автомат выключения освещения;
3.Электронная индикация заполнения емкостей и аварийная сигнализация;
4.Автомат ограничения заполнения верхней емкости;
5.Сигнализация занятости кабин;
6.Счетчик посещений.
7. Защитные ролеты на двери.
1.3.Срок (график) поставки (выполнения, оказания) товара (работ, услуг):
в течение 45дней с даты заключения договора и авансового платежа.
1.4. Гарантийный срок товара (работ, услуг): на корпус – 36 месяцев, на покупное оборудование – в соответствие с паспортами заводов Изготовителей на данное оборудование.
1.5.Гарантийное и послегарантийное обслуживание: Да.
P. S Возможны изменения в конструкции и комплектации, в зависимости от пожелания заказчика.

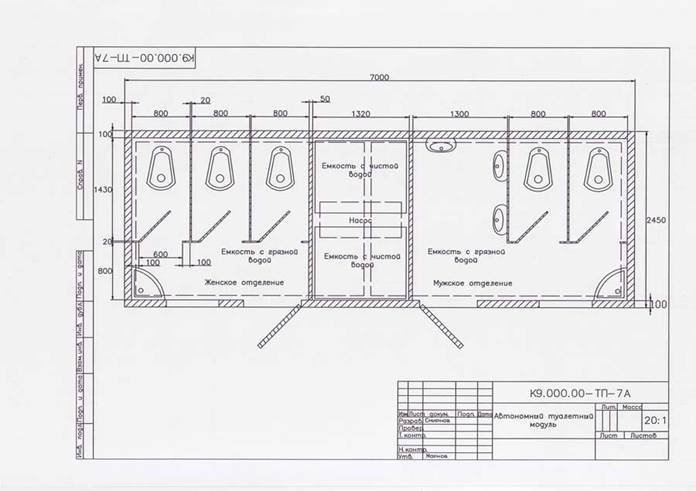

Автономный туалетный комплекс
Описание базового варианта автономного туалетного комплекса размером Д/Ш/В 7000/2450/2600 мм
1. Каркас с заполнением сэндвич панелями (утеплимм пенополистирол), крыша односкатная;
2. Три помещения: мужское, женское и отсек с оборудованием и емкостями для чистой воды 1000 литров х2 (пластиковые). Оборудование водяная станция с ресивером, автоматикой поддерживающей давление 2,2-3.5 bar, а также защитой от сухого хода;
3. Нижние емкости – 1700 литров х 2 штуки пластиковые утепленные. Освобождение емкостей через внешние люки с торцевых сторон модуля;
4. Все емкости имеют саморегулирующийся автоматический подогрев;
5. Подогрев помещений осуществляется конвекционными нагревателями мощностью 1000 ватт с автоматом регулировки температуры помещения;
6. Туалетные перегородки и двери – крашеное ДСП с алюминиевым обрамлением и пластиковой фурнитурой, имеющей сигнализацию занятости;
7. Сантехприборы: унитазы из нержавейки с концевыми сенсорами и электромагнитными, стойкими к замерзанию воды клапанами смыва; рукомойники с экранами углового расположения стеклопластиковые; краны на рукомойниках дозирующие;
8. Основание пола ЦСП, пол покрыт линолеумом с противоскользящим покрытием;
9. Около рукомойников установлены зеркала из нержавейки;
10. Помещения посетителей имеют окна из ПВХ профиля с однокамерным стеклопакетом и рифленым стеклом, размещение горизонтальное, размер 720х650 мм поворотно-откидное;
11. Защита всех электрических цепей дифференциальными автоматами, производства фирмы Mueller;
12. Освещение: внутри помещений посетителей светодиодными светильниками, имеющими датчики освещенности и движения; внешняя подсветка ступеней – светодиодные светильники с выключателями;
13. Ступени для каждого помещения выполнены из рифленого алюминия на каркасе из металла и ЦСП;
14. Вентиляция помещений вытяжная через нижние емкости, вентилятор с автоматическими жалюзи включается от программируемого таймера;
15. Контроль заполнения емкостей визуальный обслуживающим персоналом.
P.S Возможен вариант изготовления модуля с подключением к канализации и возможны изменения в конструкции и комплектации, в зависимости от пожелания заказчика.
