Термоконтейнер
из поликарбоната
600х600х190 мм
100/200 Вт
Руководство по эксплуатации
Паспорт
1. Назначение
Термоконтейнер пластиковый для радиооборудования (далее термоконтейнер), предназначен для размещения в нем телекоммуникационной и другой аппаратуры для установки вне помещений при температуре окружающей среды от -50 до +40 градусов.
Встроенный нагреватель поддерживает положительную температуру в холодное время года и включается регулируемым термостатом при достижении нижнего порога температуры внутри термоконтейнера. Внутри термоконтейнер имеет слой радиопрозрачного утеплительного материала и теплоизолирован от окружающей среды.
Примечание: допускается использование на I и II уровнях «холодовой цепи» согласно санитарно-эпидемиологических правил СП 3.3.2.1248-03 и изменения к ним СП 3.3.2.2329-08
2. Устройство термоконтейнера.
На Рисунок 1 - Устройство термоконтейнера. Рисунок 1 показаны основные элементы термоконтейнера. Термоконтейнер так же может комплектоваться дополнительными элементами, не показанными на рисунке (например, розетками, автоматами, УЗО, таймером задержки включения, радиоинтерфейсом мониторинга температуры, гигрометром, датчиками и пр.)

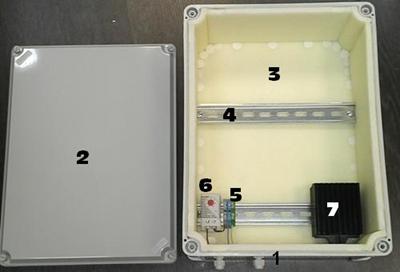

Рисунок 1 - Устройство термоконтейнера.
Термоконтейнер состоит из:
1 - корпуса с самоуплотняющими герметичными кабельными вводами (гермовводы),
2 - крышки с 4 винтами и резиновым уплотнителем,
3 - слоя радиопрозрачного теплоизоляционного материала,
4 - монтажных дин-реек,
5 - клемных колодок,
6 - регулируемого биметаллического термостата,
7 - нагревательного элемента.
Подключение термоконтейнера производится согласно рис. 2. Напряжение питания термоконтейнера подаётся на контакты клеммных колодок 5. Аппаратура подключается к контактам клеммной колодки. Термоконтейнер необходимо заземлить при помощи желто-зеленой колодки «заземления».
2.1. Корпус и крышка термоконтейнера выполнены из поликарбоната толщиной 7 мм цвет RAL 7035. Внутренний объем 68400 см3. Вес 4,18 кг.
Крепление крышки 4 пластиковыми винтами с защитой от выпадения. В корпусе предусмотрены отверстия для опломбирования крышки.
Для крепления оборудования внутри термоконтейнера предусмотрены 2 перемещаемые ДИН-рейки. Каждая ДИН-рейка крепится двумя винтами к внутренним гнездам.
Таблица 1 Характеристики корпуса
Материал корпуса | Поликарбонат |
Цвет | Серый |
Наличие крышек в комплекте | + |
Класс горючести | V0 |
Максимальная рабочая темапература, ºС | 160 |
Высота, мм | 190 |
Ширина, мм | 600 |
Длина, мм | 600 |
Температура монтажа, °С | -40 - +60 |
Температура эксплуатации, °С | -80 - +100 |
Степень защиты, IP | IP67 |
Ударная прочность, Дж | 6 |
Климатическое исполнение | УХЛ1 |
Стойкость к ультрафиолету | Устойчив |
Тип крышки | Непрозрачная |
Тип цоколя | Сплошные стенки |
Максимальная рабочая температура, °С | 160 |
2.2. Регулируемый термостат (механический терморегулятор) предназначен для размыкания силовой электрической цепи при заданной температуре.
Термостат не имеет собственного электропотребления. Принцип работы термостата основан на принципе деформации биметаллической пластины.
Таблица 2 Технические параметры термостата
Номинальный ток: | 6(1)A 250VAC |
Диапазон регулирования: | 0 ... +60°С |
Температура хранения и эксплуатации: | -20°С...+80°С |
Погрешность: | ±4°C |
Гистерезис: | 7°C |
Вес: | 52 г |
Указания по монтажу и регулировке термостата
Терморегулятор регистрирует температуру в распределительном шкафу. Должен быть размещен на максимальном расстоянии от нагревательного прибора или других источников тепла. Устанавливается на стандартной 35мм DIN рейке защелкиванием. Вентиляционные щели терморегулятора не должны быть закрыты.
При настройке терморегулятора необходимо учитывать гистерезис термостата.
Пример: минимально допустимая температура в распределительном шкафу +5°C.
Максимальный гистерезис термостата равен 11°C (7°±4°C), таким образом, необходимо установить на рукоятке термостата 16°C (5°C+11°C).
Рисунок 2 Схема подключения термостата
2.3. Нагреватель (позисторный нагреватель) предназначен для установки на DIN рейку внутри термоконтейнера для предотвращения образования конденсата и понижения температуры ниже указанного минимума. Нагреватель последовательно соединен с термостатом.
Несколько нагревателей должны электрически соединяться параллельно, последовательное включение недопустимо.
Для лучшего распределения тепла, рекомендуется устанавливать нагреватели вертикально, с подводом напряжения снизу. Минимальное расстояние до других компонентов в распределительном шкафу – 50 мм.
Рекомендуемое место установки в распределительном шкафу - снизу.
Таблица 3 Технические характеристики нагревателя
Напряжение | 120-240V AC/DC* (min. 110V, max. 265V) |
Нагревательный элемент | позистор (PTC) - саморегулирующийся, с ограничением температуры |
Радиатор | алюминиевый профиль, анодированный |
Подключение | Кабель в силиконовой изоляции 3x0.75 mm 2x300 mm |
Монтаж | вертикальный |
Условия эксплуатации | от -45°С до +70°С |
Степень защиты | IP54 / I (защитный провод) |
Вес | 340 гр |
- при рабочем напряжении ниже 140В, мощность нагрева уменьшится приблизительно на 10%
В зависимости от условий эксплуатации, отапливаемого объема подбираются нагреватели необходимой мощности.
Таблица 4 Номенклатура нагревательных элементов
Мощность, Вт (1) | Max. пусковой ток, A | Размеры радиатора, мм | Вес |
10 | 0.8 | 25x50x50 | 0,10 kg |
20 | 1.0 | 25x50x60 | 0,11 kg |
30 | 1.5 | 25x50x70 | 0,12 kg |
55 | 2.8 | 50x70x80 | 0,26 kg |
75 | 4.0 | 140 x70x80 | 0,50kg |
100 | 4.5 | 140 x70x80 | 0,50kg |
150 | 9.0 | 220 x70x80 | 0,70kg |
(1) при температуре окружающей среды +20°С
Мощность нагрева (потребляемая мощность) зависит от температуры окружающей среды. График зависимости изображен на Рисунок 3
Рисунок 3 Зависимость мощности нагрева от внешней температуры
Компактный калорифер для предотвращения нарушений в работе из-за образования конденсата и для
поддержания требуемой температуры в распределительных шкафах.
Конструкция алюминиевого профиля
обеспечивает естественную тягу, благодаря чему достигается равномерное распределение температуры в распределительном шкафу.
Функция саморегулирования позисторного нагревательного элемента не меняет применение термостата.
Калориферы предназначены для длительного режима работы. Подключение посредством стыковых зажимов упрощает монтаж и экономит время.
3. Габаритные размеры термоконтейнера

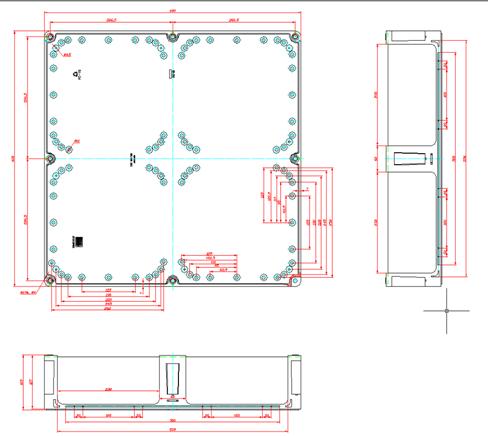

Рисунок 4 Габаритные размеры коробки контейнера
Рисунок 5 Габаритные размеры крышки контейнера
Рисунок 6 Габаритные размеры нагревателя
Рисунок 7 Габаритные размеры термостата
4. Технические характеристики термоконтейнера
Технические характеристики термоконтейнера сведены в Таблица 5 Технические характеристики термоконтейнера.
Таблица 5 Технические характеристики термоконтейнера
Технические характеристики | |
Размеры | 600х600х190 мм |
Температура монтажа | –40°С.. +60°С |
Температура эксплуатации | –50°С.. +100°С |
Степень пыле-влаго защиты | IP 67 |
Материал корпуса | Поликарбонат |
Материал уплотнителя | Пенополиуретан |
Мощность нагревателя | 100/200 Вт |
Напряжение питания | min. 110В, max. 265В AC/DC |
Поддержание разницы температур | 50/70 градусов |
Степень защиты от механических ударов | IK 08 (6 Дж) |
Класс изоляционной защиты | II |
Регулируемый диапазон температур внутри термоконтейнера | от 0 ... +60°С |
5. Гарантийные обязательства
Изготовитель гарантирует безотказную работу термоконтейнера в течение 12 месяцев со дня продажи при условии соблюдения владельцем правил эксплуатации.
Владелец теряет право на гарантийный ремонт в случаях:
- нарушения режимов эксплуатации, изложенных в настоящем паспорте;
- наличия механических повреждений изделия.
6. Комплектность:
1. Термоконтейнер 1 шт;
2. ДИН-рейка 1 шт;
3. Монтажный комплект на стену/мачту 1 шт;
3. Паспорт 1 шт;
4. Упаковочная тара 1 шт;
7. Результаты испытаний:
Степень защиты:
- IP ___
Нагрев:
- поддерживаемая разница температур ____________________
- установленное значение на термостате ___________________
Охлаждение:
- поддерживаемая разница температур ____________________
- установленное значение на термостате ___________________
7. ГАРАНТИЙНЫЙ ТАЛОН
Заполняет предприятие – изготовитель
Серийный номер: __________________________________
Дата производства: _________________________________
Комплект модификации:
- Корпус _________________________________________
- Нагреватель _____________________________________
- Термостат _______________________________________
Представитель ОТК предприятия – изготовителя ___________
Дата продажи__________________________________________
Отметка торгующей организации _________________________
