4-осная цистерна для олеума с переходной площадкой, модель 15-Ц857 |

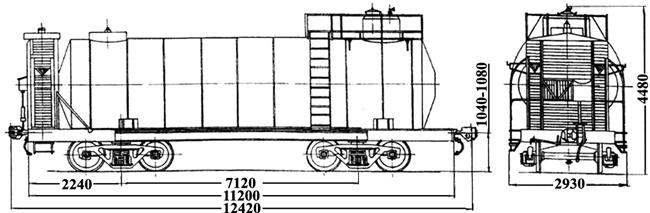

Рис 180 | |
Назначение: для перевозки олеума | |
Номер проекта | - |
Технические условия | - |
Модель вагона | 15-Ц857 |
Тип вагона | - |
Изготовитель | ПО “Ждановтяжмаш” |
Грузоподъемность, т | 50 |
Масса тары вагона, т | 24,7 |
Нагрузка: | |
статическая осевая, кН(тс) | 183,4 (18,7) |
погонная, кН/м(тс/м) | 58,8 (6,0) |
Объем котла, м3: | |
полный | 26 |
полезный | - |
Скорость конструкционная, км/ч | 120 |
Габарит | 0-ВМ (01-Т) |
База вагона, мм | 7120 |
Длина, мм: | |
по осям сцепления автосцепок | 12420 |
по концевым балкам рамы | 11200 |
Высота от уровня верха головок рельсов максимальная, мм | 4480 |
Количество осей, шт. | 4 |
Модель 2-осной тележки | 18-100 |
Наличие переходной площадки | есть |
То же с ручным тормозом | есть |
Наличие стояночного тормоза | нет |
Диаметр котла внутренний, мм | 1890 |
Длина котла наружная, мм | 10000 |
Удельный объем, м3/т | 0,533 |
Количество верхних люков, шт. | 1 |
Наличие уклона котла к сливному прибору | есть |
Условное рабочее давление в котле (по регулировке предохранитель-ного клапана), МПа (кгс/см2) |
|
Давление, создаваемое в котле при гидравлическом |
|
Количество секций котла, шт. | 1 |
Наличие парообогревательной рубашки | есть |
Наличие теплоизоляции | нет |
Наличие теневой защиты | нет |
Наличие предохранительного клапана | нет |
Наличие предохранительно-впускного клапана | есть |
Способ налива и слива | верхний передавливанием |
Количество лестниц, шт.: | |
наружных | 2 |
внутренних | нет |
Максимально допустимая температура загружаемого продукта, |
|
Год постановки на серийное производство | - |
Возможность установки буферов | нет |
