Головки измерительные цифровые ABSOLUTE серий 543, 575
зав. № _______________
фирмы Mitutoyo Corporation
ПАСПОРТ
РУС».
Россия, 115088, , стр. 2.
Тел./факс: +7 (495) 745-07-52
1. УСТРОЙСТВО И НАЗНАЧЕНИЕ
Головки измерительные цифровые ABSOLUTE серий 543, 575 (далее по тексту - головки) предназначены для абсолютных и относительных измерений линейных размеров деталей.
Применяются в цехах и лабораториях всех отраслей машиностроительного комплекса.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Описание.
Принцип действия головок - преобразование линейных перемещений измерительного стержня, осуществляемое параллельно или перпендикулярно шкале в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации.
Головки серии 543 выпускаются следующих моделей: ID-S, ID-C, ID-F, ID-H, ID-B, ID-N.
Головки серии 575 имеют модель ID-U.
Результаты измерений выводятся на жидкокристаллический экран передней панели головок, а также могут быть выведены на SPC-принтер. Питание головок осуществляется от встроенного источника питания, а для головок серии 543 моделей ID-F, ID-H питание осуществляется только от сетевого адаптера.
В корпус головок встроены кнопки управления, с помощью которых осуществляется ряд специальных функций: включение или выключение головки (ON/OFF), изменение направления измерений (+/-), выбор абсолютного или относительного измерения/обнуление измеренного значения (ORIGIN); измерение в предустановленном поле допуска (MODE), вывод данных на внешнее устройство (DATA); кнопка предустановки значения дисплея (PRESET/SET), вывод наибольшего или наименьшего измеренного значения (Max/Min) и др. Некоторые модели головок имеют встроенную вычислительную функцию Аx+В+Cx-1, где коэффициенты А, В и С задаются пользователем.
Все головки имеют различный набор кнопок управления в зависимости от выполнения различных поставленных задач.
Головки серии 543 модель ID-H имеют и могут поставляться с дистанционным пультом управления.
После установки поля допуска в головках серии 543 модели ID-F и ID-H автоматически появляется цветовая индикация жидкокристаллического экрана, показывающая находится ли измеряемый размер в поле допуска.
Шкальная индикация головок серии 543 модели ID-H и ID-F обеспечивает визуальное восприятие при контроле концентричности и плоскостности, а также для нахождения возвратной точки.
Головки серии 543 модели ID-B и ID-N имеют пыле - и влагозащищённое исполнение. Головки серии 543 моделей ID-B и ID-N и головки серии 575 конструктивно выполнены для применения в ограниченном пространстве.
2.2. Метрологические характеристики.

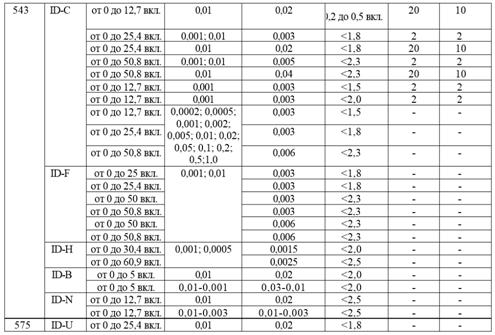

Таблица 1. Основные технические характеристики головок
Примечание:
* - без учета дискретности отсчета.
Диапазон рабочих температур, °С от 0 до + 40.
Относительная влажность, % не более 80.
3. КОМПЛЕКТНОСТЬ
В комплект поставки головки входит:
Наименование | Количество |
Головка измерительная цифровая ABSOLUTE серии 543 или серии 575 | 1 шт. |
Элемент питания (кроме серии 543 модели ID-F, ID-H) | 1 шт. |
Сетевой адаптер (для серии 543 модели ID-F, ID-H) | 1 шт. |
Паспорт | 1 экз. |
Футляр | 1 шт. |
Методика поверки | 1 экз. |
4. ПОРЯДОК РАБОТЫ
Измерения должны производиться при температуре окружающей среды (20 ± 5) °С. Следить за тем, чтобы измерительный стержень перемещался без удара в конце хода. Не допускать попадания на головку эмульсии и масла. Не поворачивать головку, когда она закреплена в державке за гильзу.
5. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Перед началом работы протереть сухой салфеткой измерительные поверхности головки и выдержать на рабочем месте не менее 3 ч. По окончании работы необходимо смазать техническим вазелином и уложить в футляр.
При длительном хранении головку вытереть насухо, завернуть в конденсаторную или парафинированную бумагу и уложить в футляр.
6. МЕТОДЫ И СРЕДСТВА ПОВЕРКИ
Осуществляется в соответствии с документом по поверке «Головки измерительные цифровые ABSOLUTE серий 543, 575», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 г. и включенным в комплект поставки головок. Основные средства поверки:
- прибор универсальный для измерений длины с пределом допускаемой абсолютной погрешности не более 0,45 мкм на всем диапазоне измерений. Межповерочный интервал 1 год.
7. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
После окончания работы протереть слегка смоченной в бензине тканью измерительные поверхности головки и смазать их противокоррозионной смазкой. Головки хранить в футляре с незажатым стопорным винтом в чистом и сухом отапливаемом помещении.
Транспортирование головки должно производиться по ГОСТ 13762-86.
8. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПОВЕРКЕ
Головка измерительная цифровая серии _____ заводской номер _________
соответствует требованиям технической документации фирмы-изготовителя и признан годным для эксплуатации.
Дата выпуска «__» ___________________
Подпись лица, ответственного за приемку _______________________
Оттиск клейма.
9. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует соответствие головки требованиям технической документации фирмы-изготовителя при соблюдении условий эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации - 12 месяцев со дня ввода головки в эксплуатацию, а при продаже через розничную сеть - 12 месяцев со дня продажи.
Гарантийный талон действителен только при наличии штампа и подписи продавца.
Изделие проверялось во всех режимах работы в присутствии покупателя.
Подпись покупателя Штамп продавца
ИЗГОТОВИТЕЛЬ
Фирма Mitutoyo Corporation, Япония
20-1, Sakado 1-Chome, Takatsu-ku,
Kawasaki-shi, Kanagawa 213-0012, Japan
Ph 81(044)813-8230;
Fax 81(044)813-8231
