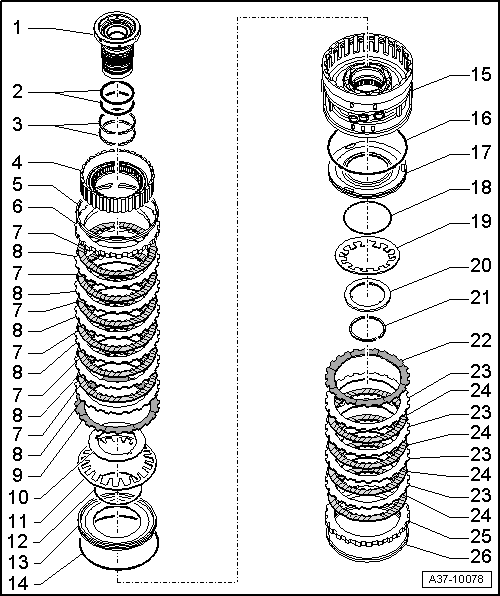

Муфта свободного хода „D/G“ - детали и узлы

  Инструкция

t

Некоторые из представленных на схеме деталей входят в состав узлов и отдельно в качестве запчастей не поставляются → Каталог запчастей.

t

Перед сборкой убедиться в отсутствии повреждений и износа отдельных деталей механизма свободного хода, муфты „D“ и муфты „G“ → Глава.

1 -

Внутреннее кольцо механизма свободного хода

2 -

Уплотнительные манжеты

q

заменить

3 -

Кольца прямоугольного сечения

q

заменить

4 -

Механизм свободного хода с сепаратором

5 -

Стопорное кольцо

6 -

Наружный фрикционный диск толстый

7 -

Диск с фрикционной накладкой

8 -

Наружный фрикционный диск

9 -

Волнистая пружина

10 -

Стопорная шайба

11 -

Тарельчатая пружина

12 -

Уплотнительная манжета

q

заменить

13 -

Поршень „D“

14 -

Уплотнительная манжета

q

заменить

15 -

Цилиндр „D/G“

16 -

Уплотнительная манжета

q

заменить

17 -

Поршень „G“

18 -

Уплотнительная манжета

q

заменить

19 -

Тарельчатая пружина

20 -

Регулировочная шайба

21 -

Стопорное кольцо

22 -

Волнистая пружина

23 -

Наружный фрикционный диск

24 -

Диск с фрикционной накладкой

25 -

Наружный диск, толстый

26 -

Стопорное кольцо
