Вопрос: "Засвистела муфта подключения заднего привода (редуктор, мост...) на Ipsum (Gaia, Nadia...). Новая деталь стоит под штуку баксов, да еще плюс работа. Что делать?!"
Ответ: Добро пожаловать в мир проблем Гайи :). Благодаря общественному разуму, наш пытливый ум таки разобрал "неразборную" муфту.
Что менять?
Во-первых, заказываете подшипник с каталожным номером 90363-95003
На сайте у экзиста по машине Toyota Gaia его НЕ ВИДНО.

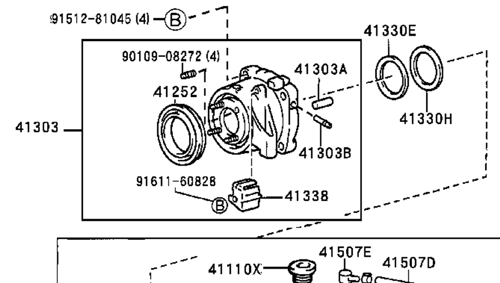

Видно только если посмотреть устройство заднего редуктора калдины 215G (с V-Flex 4WD). В Москве этот подшипник стоил 17$.
Процесс замены
1. Снимаете кардан (4 гайки у муфты), отводите в сторону и подвешиваете за что-нибудь.
2. Откручиваете муфту от редуктора (4 болта в силумине или в другом сплаве). Аккуратно - а то снимите всю резьбу!
3. Отсоединяете колодку включения муфты и резиновую трубочку.
4. Аккуратно отсоединяете муфту от редуктора. Потом при сборке все очистить и посадить на силикон. Если при отсоединении муфты открутить длинную балку крепежа редуктора справа (по ходу движения), и чуть опустить муфту с редуктором (так удобнее будет откручивать саму муфту), то часть масла из редуктора выльется - нужно будет потом долить.
5. Аккуратно отсоединяете проводки на муфте - при выпресовке подшипника они будут мешать. Когда снимете муфту, т. е. отсоедините ее от кардана с одной стороны и от заднего редуктора с другой стороны и дополнительно еще отсоедините вверху клемму и вакуумный шланг, то поставьте ее на шпильки которые крепятся к кардану. В верхней части муфты будут видны три проводка которые уходят внутрь, обычно они залеплены герметиком, уходяд они к разъему на боку муфты, вот с этого разъема и нужно их вытащить, очень аккуратно. Они не припаяны, а как бы тонкие штырьки, которые фиксируются в клемме. Потом, при выдавливании подшипника они не порвутся :).
6. Ставите муфту шпильками вверх, находите подходящий старый подшипник. При этом нужно установить муфту так, чтобы снизу было куда выдавливаться всему хозяйству :)
7. Лучше использовать пресс, но можно сделать наскоро рамку и обычный домкрат. И потихоньку давить сверху. Не попутайте, только со стороны шпилек! Можно дополнительно снять металлический пыльник. Только аккуратно, он гнется :)
8. Все в сборе вылезет из муфты. Самый большой подшипник останется внутри корпуса. Его и нужно менять. На родном подшипнике имеется резиновое колечко снаружи. Не парьтесь и просто при посадке нового нанесите силикон.
9. При очистке от разной дряни новый подшипник встает без проблем.
10. Снова подсоедините проводки и собирайте муфту в обратной последовательности.
Я с этим свистом и гулом проехал около 3000 км. После замены накатал порядка 70 000 км - "полет" нормальный.

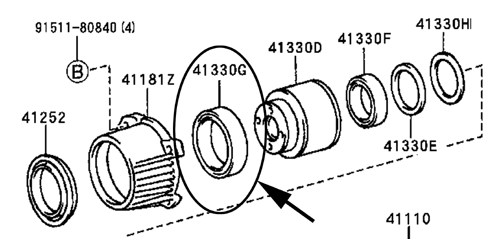

Впоследствии вылезла новая трабла - почти накрылся второй подшипник (на схеме он 41330F). В нем вылез пыльник, перекосился и начал потихоньку крошится, это вылилось в скрежет и другие малоприятные звуки со стороны муфты. Я поначалу даже грешил на первый подшипник. Но в прошлые выходные разобрал муфту и увидел вышеописанное. Неприятность подвисла, после того как я разобрал снова муфту, удалил остатки пыльника и набил туда кастроловской шрусовой смазки.
Eugenio,77 *****@***ru
По этой статье постоянно приходят вопросы, поэтому сделаем от себя необходимые дополнения...
1. Муфта ATC на Ipsum/Gaia/Nadia/... - с электрическим управлением, не надо путать ее с вязкостной муфтой V-Flex Caldina. Интерес представляют только их общие детали.
2. Передний подшипник 41330G подходит к ATC без вопросов, а вот с задним - "возможны варианты". Поэтому покупать новый стоит только после точного выяснения его внешнего и внутреннего посадочных диаметров.
|
