Коммуникационный модуль « GSM-1 »
Описание возможностей и инсталляция.
Модуль коммуникационный предназначен для совместной работы с горелками серии RCE
Подключенный к горелке модуль позволяет контролировать и управлять ею при помощи мобильного телефона — посредством SMS команд. А так же получать аварийные сообщения в случае наступления таковых.
Команды управления горелкой.
1. Для того чтобы включить горелку достаточно позвонить на номер сим карты который установлен в коммуникационный модуль. При успешном пуске придет ответ в виде SMS
с надписью PUSK GORELKI.
2. Для выключения горелки, надо повторно позвонить на номер сим карты установленный в горелке. При успешном выполнении команды придет SMS с текстом STOP GORELKI.
3. Для получения отчета о состоянии горелки, необходимо отправить SMS с текстом написанным заглавными буквами английского языка OTHET . Ответом будет SMS с текстом.
Если горелка включена
Temperatura=65 температура котла
Regim=5 Режим мощности
Kahestvo= 197 Качество
Если выключена
Temperatura=65 температура котла
Regim=5 Режим мощности
OFF Выключена
4. Для изменения температуры котловой воды, необходимо отослать SMS с текстом
TEMP56 где 56 это новое значение температуры воды.
Ответом будет текст
Temperatura izmenena=56
5. В случае каких либо збоев горелка отправит сообщение о аварии с текстом AVARIA
6. При включении горелки в сеть будет послано SMS с текстом
PITANIE-PODANO
Versia 1.01 Версия прошивки
Инсталляция
Подготовьте сим карту. Для этого вам надо удалить все номера включая номера сервисных служб из памяти сим карты. Затем запишите номер телефона с которого вы будете управлять горелкой, формат записи такой 0980434578 . Вставьте сим карту в держатель расположенный на поверхности модуля.

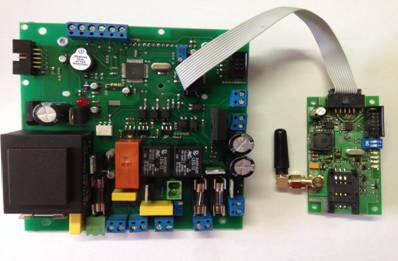

Для подключения модуля к горелке достаточно при помощи переходного шлейфа соединить 10 штырьковый разьем модуля с таким же установленным на горелке. См рис1.
При включении горелки в сеть на поверхности модуля должно загорется два светодиода.
Один горит постоянно показывая наличие питания. Другой моргает если он моргает медленно значить сеть найдена и модуль зарегистрировался в сети, на телефон указанный на сим карте должна прийти смска. Если моргает быстро значит не видит сети. Попробуйте подключить выносную антенну или поменяйте месторасположение антенны.
Рыс-1
