BioLink U-Match BI Ethernet сканер
Паспорт устройства
© 2006-2007 Солюшенс». Все права защищены.
Содержащаяся в документе информация является интеллектуальной собственностью BioLink Solutions.
U-Match® является зарегистрированным товарным знаком BioLink Solutions. Любые товарные знаки, упомянутые в данном паспорте, являются либо товарными знаками, либо зарегистрированными товарными знаками соответствующих владельцев. BioLink Solutions признает все права компаний, имеющих зарегистрированные товарные знаки.
Компания BioLink, ведущий поставщик технологий обеспечения безопасности, проектирует, производит и продает передовые биометрические продукты, основанные на принципе дактилоскопии. Предлагаемые нами решения составляют основу для систем аутентификации пользователей в компьютерных сетях, платформах электронной коммерции и системах обеспечения безопасности физического доступа.
BioLink предлагает полную гамму продуктов, основанных на фирменных технологиях сканирования отпечатков пальцев и обработки изображений, а также на алгоритме идентификации «один ко многим», решающих многие из существующих сегодня проблем безопасности эффективно и с наименьшими затратами, чем другие существующие решения.
Решения BioLink внедряются компаниями и государственными учреждениями во всем мире.
Содержание
Назначение.. 2
Комплект поставки.. 2
Общие сведения.. 2
Чертежи устройства и размеры... 3
Монтаж устройства.. 5
Рабочие параметры окружающей среды... 7
Условия транспортировки и хранения.. 7
Требования безопасности.. 8
Эксплуатация устройства.. 9
Гарантия производителя.. 11
Назначение
Устройство BioLink U-Match BI Ethernet сканер представляет собой встраиваемый, высококачественный сканер отпечатков пальцев с Ethernet интерфейсом, позволяющий дополнить биометрические системы рабочими местами, требующими удаленной установки.
Устройство имеет удобную и легко встраиваемую конструкцию и использует современные оптические и биометрические технологии для сканирования и анализа получаемых изображений.
Комплект поставки
Устройство BioLink U-Match BI Ethernet сканер. Паспорт.Общие сведения
Устройство представляет собой интерфейсную плату, смонтированный на ней сканер и пластиковую накладку для крепления сканера к внешней поверхности оборудования.
Параметры устройства указаны в таблице 1.
|
Продолжение таблицы 1 | |
Параметр | Значение |
Тип идентификатора | Отпечаток пальца |
Размер окна сканирования отпечатков пальцев, мм | 28x20 |
Размер изображения, килобайт | 150 |
Разрешение сканера, точек на дюйм | 508 |
Скорость сканирования, отпечатков в секунду | 16 |
Скорость передачи, отпечатков в секунду | 2 |
Интерфейс связи | Ethernet 10 Мбит/с |
Максимальная длина линии связи без повторителей, м | 100 |
Количество датчиков входа | 2 |
Напряжение управляющего выхода, В | 12 |
Максимальный ток управляющего выхода, мА | 300 |
Номинальное напряжение питания (постоянный ток), В | 12 |
Максимально допустимое напряжение питания (постоянный ток), В | 16 |
Максимальная потребляемая мощность питания, мА | 500 |
Вес, г | 450 |
Габаритные размеры, мм | 79x106x46 |
Максимальные размеры для встраивания | 95x122x54 |
Рабочая температура, ºС | От 0 до 55 |
Рекомендуемая температура для оптимального сканирования, ºС | Выше 15 |
Влажность (без образования конденсата), % | 95, не более |
Атмосферное давление | Нормальное |
Рис. 1. Изображение устройства
Чертежи устройства и размеры
1. Разъем подключения питания и внешних устройств
2. Ethernet интерфейс
3. Расположение сканера (на внешней стороне).
4. Разъем для прошивки устройства
Рис. 2. Расположение разъемов на плате устройства

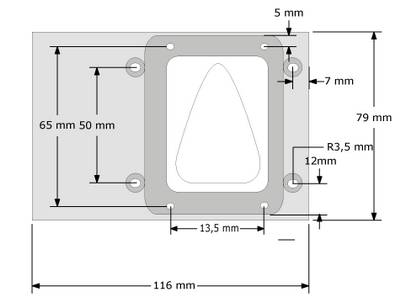

Рис. 3. Размеры устройства с накладкой
Рис. 4. Размеры устройства со снятой накладкой
Рис. 5. Общий вид устройства со снятой вкладкой (изометрия)
Монтаж устройства
При монтаже устройство размещается внутри корпуса. Крепление сканера производится с использованием отверстий в пластиковой накладке с помощью винтов или нарезных шурупов или других способов.
Сама накладка может быть при этом снята со сканера. Для этого необходимо отвинтить три шурупа с внутренней стороны сканера.
При монтаже устройства необходимо убедиться в том, что для сканера хватает места. Максимально требуемое необходимое пространство для монтажа 126x90x55 мм. При этом необходимо обеспечить минимальное расстояние от платы сканера до любой другой металлической поверхности в 10 мм (максимальные размеры указаны с учетом этого требования) для того, чтобы избежать электростатических пробоев.
При подключении питания к сканеру необходимо отключить блок питания от сети. Подключение осуществляется к клеммам + и – разъема 1 (смотри рисунок 6). Напряжение 12 В. Полностью все разъемы на плате устройства показаны на рисунке 2.
Кабель Ethernet можно подключать в любой момент.
Порядок подключения
Подключите к контакту 6 разъема pw1 биометрического терминала “+” 12 В, а к контакту 5 “–“ от блока питания 12 В
Подключите контроллер управления исполнительным устройством к клеммам 2 и 3.
Подключите кнопку выхода к клеммам 4 и 3.
Подключите датчик двери к клеммам 1 и 3.
Рис 6. Разъем для подключения питания и внешних устройств
1 – датчик двери; 2 – управляющий выход (+ 12 В, до 300мА); 3 – общий провод управляющего выхода; 4 – кнопка выхода; 5 – напряжение питания –12 В; 6 – напряжение питания +12 В
Подключение светодиодов
Расположение разъемов (вид с внутренней стороны):
1 - разъем подключения питания (PW1); 2 - ethernet интерфейс; 3 - расположение сканера (на внешней стороне); 4 - разъем для прошивки сканера (RS), 5 – разъем подключения светодиодов (X2).
Расположение разъемов на основной плате терминала
Светодиоды подключаются к разъему X2, см. изображение платы устройства на рис 2.
Напряжение разъемов: 1: +2,2В; 2: земля; 3: +2,4В.
Сигналы управления светодиодами.
Разъем подключения светодиодов расчитан на подключение 3-х цветного диода с общим анодом, например: L-59EGW-CA компании kingbright. При этом красный и зеленый сигналы могут светится по отдельности или одновременно, давая желтый цвет.
Рабочие параметры окружающей среды
Сканер должен функционировать только в сухих и защищенных от внешних климатических факторов помещениях:
· при температуре окружающего воздуха от минус 20 ºС до 55 ºС,
· при атмосферном давлении от 630 до 800 мм. рт. столба.,
· при относительной влажности воздуха до 95% (без конденсации).
Рекомендуемая температура для получения отпечатков наилучшего качества от 10 до 30 ºС.
Категорически запрещается эксплуатация модуля в помещениях с повышенной опасностью, в которых присутствует хотя бы один из следующих факторов:
· химически активная среда (постоянно или длительно присутствуют пары кислот, щелочей, или других агрессивных соединений),
· токопроводящая пыль,
· токопроводящие полы (металлические, земляные, железобетонные, кирпичные и т. п.) без изоляционного покрытия.
Условия транспортировки и хранения
Условия транспортировки и хранения следующие:
· Температура окружающего воздуха от минус 40 ºС до 50 ºС;
· Атмосферное давление от 630 до 800 мм. рт. столба;
· Относительная влажность воздуха до 98% (без конденсации).
При транспортировке и хранении не допускается попадание воды, снега, пыли и посторонних предметов внутрь корпуса контроллера. После пребывания контроллера и блока питания в условиях низкой температуры или повышенной влажности, перед включением их необходимо выдержать в сухом помещении при температуре 20 ºС в течение не менее чем 30 минут.
Требования безопасности
Во избежание несчастных случаев и выхода сканера и блока питания из строя:
- любые работы при открытой крышке корпуса производятся только после отключения электропитания сканера или блока питания,
- категорически запрещается включать блок питания контроллера в сеть ~220v (50Гц) при открытой крышке корпуса.
- ремонт и замена элементов сканера должны осуществляться только специалистами, уполномоченными изготовителями данного сканера.
Эксплуатация устройства
Как прикладывать палец к биометрическому сканеру
Наша статистика показывает, что один раз из десяти сканер не распознает отпечаток пальца только из-за того, что пользователь неправильно приложил его к сканирующему окну. Кроме того, наши уникальные методики, используемые для обработки изображений отпечатков пальцев, позволяют по ряду косвенных признаков отличить палец от муляжа и, соответственно, значительно уменьшить вероятность доступа в систему по искусственному “пальцу”. Поэтому, чтобы избежать ошибок в распознавании, старайтесь, чтобы палец, прикладываемый к сканеру BioLink U-Match, был как можно ближе к своему естественному состоянию, т. е. нормальной температуры и влажности. После небольшой тренировки Вы сможете оценить все преимущества работы с устройством BioLink U-Match.
Выберите палец, который Вы собираетесь использовать
Вы можете использовать для верификации любой палец любой руки. Но следует помнить, что каждый из пальцев обладает своим уникальным отпечатком, не похожим на отпечатки других пальцев. Поэтому, если, например, в системе зарегистрирован отпечаток большого пальца правой руки, то и прикладывать к сканеру нужно именно этот палец.
Проверьте состояние пальца
Палец должен быть чистым, сухим и нормальной температуры.
Приложите палец к окну сканера

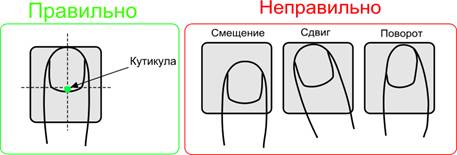

§ Оптимальное положение
Используйте всю поверхность окна сканера
Используйте всю максимально возможную площадь сканера, ориентируясь по изображению отпечатка на экране компьютера.
Старайтесь прикладывать палец полностью и не разворачивать его относительно поверхности сканера
Не прикладывайте палец боком или частично. Это резко снижает качество отпечатка и рассматривается программой как ошибка.
Необходимо учитывать, что смещение или поворот пальца относительно поверхности сканера приводит к ошибкам распознавания отпечатка пальца.
§ Не прижимайте палец слишком сильно или слишком слабо
Если палец прижат слишком сильно, то оттиск будет иметь вид однородного темного пятна. Ослабьте силу нажатия.
Если палец прижат слишком слабо, то вместо четкой картины капиллярных линий будут видны отдельные точки и отрезки. Увеличьте силу нажатия.
Рекомендуется слегка поворачивать палец при вводе отпечатка пальца пользователя в систему. Например, сначала расположить палец так, чтобы ось пальца и ось симметрии сканера совпадали по центру, затем слегка повернуть палец влево, потом - слегка вправо.
Гарантия производителя
Изготовитель данного изделия (BioLink U-Match BI Ethernet) гарантирует исправную работу и соответствие характеристик изделия заявленным, при условии соблюдения потребителем правил его эксплуатации, монтажа, подключения, транспортировки и хранения. Гарантийный срок для данного контроллера составляет 12 месяцев со дня продажи, указанного в паспорте. В случае отсутствия в паспорте отметки о дате продажи изделия, гарантийный срок исчисляется со дня его изготовления. В случае выхода данного изделия из строя по вине изготовителя или во время действия гарантийного срока, он заменяется или ремонтируется за счет изготовителя (при условии соблюдения потребителем, до момента обнаружения неисправности правил эксплуатации, монтажа, подключения, транспортировки и хранения).Примечание - Гарантия не распространяется на изделия, имеющие механические повреждения, следы самостоятельного ремонта и модификации.
