Приложение 2

Техническая спецификация

Лабораторный стенд «Системы вентиляции и кондиционирования» (СВК)

СВК предназначен для проведения следующих лабораторных работ:

1)  Изучение устройства системы вентиляции, подачи и вытяжки воздуха;

2)  Исследование вентиляции с механическим побуждением и её
разновидности, построение динамических характеристик движения
воздушных масс;

3)  Измерение расходов воздуха, при разных режимах вентиляции,
определение производительности вентиляционной установки;

4)  Исследование характеристик движения воздушных масс (температура,
давление, влажность) с использованием различных способов
вентиляции;

5)  Изучение системы кондиционирования воздуха, с определением
охлаждающей силы, при различных режимах работы кондиционера;

6)  Экспериментальная проверка параметров системы вентиляции и
кондиционирования с учётом внутреннего объёма помещения;

7)  Исследование аэродинамического сопротивления и потери давления в
воздуховоде.


Кондиционер

Приточный вентилятор

Воздуховод

Вентилируемое помещение

Вытяжной вентилятор

Рис. 1 - Функциональная схема стенда СВК.

СВК обеспечивает:

1)  Измерение действующих значений температуры, скорости ветра,
влажности и производительности приточного и вытяжного
вентиляторов с передачей данных в ПК;

2)  Управление вентиляторами, кондиционером и их режимами работы;

3)  Предусмотрена индикация измеряемых, контролируемых и расчетных
значений, в числовой и графической форме, сохранение результатов
для последующего просмотра и анализа, с возможностью вывода на
печать.

НЕ нашли? Не то? Что вы ищете?

4)  Программное обеспечение установки позволяет производить
измерение температуры, влажности и давления в различных точках
системы, расчет текущих значений параметров.

Рис.2 - Программное обеспечение

Лабораторный стенд «Системы отопления» (СО)

СО предназначен для проведения следующих лабораторных работ:

1)  Изучение и принцип действия автономной системы отопления от теплоэлектронагревателя (ТЭНа) и от водяного радиатора;

2)  Экспериментальное определение номинальной мощности
отопительного прибора и его удельных характеристик, с учетом
внутреннего объёма отапливаемого помещения и динамики
теплообменных процессов;

3)  Экспериментальное исследование качественного метода регулирования
мощности отопительного прибора;

4)  Экспериментальное исследование количественного метода
регулирования мощности отопительного прибора;

5)  Исследование теплообменных процессов при отопительных приборах в
параллельной схеме подключения;

6)  Исследование изменения динамики теплоотдачи при применении
обдува отопителей;

7)  Экспериментальное сравнение отопительных свойств от разных
источников, с построением графических характеристик;

8)  Определение коэффициента теплоотдачи отопительных приборов и
к. п.д. подогревателей;

9)  Определение потери тепловой энергии на участке подачи системы
отопления.

Отапливаемое помещение

Радиатор

Бак жидкости.

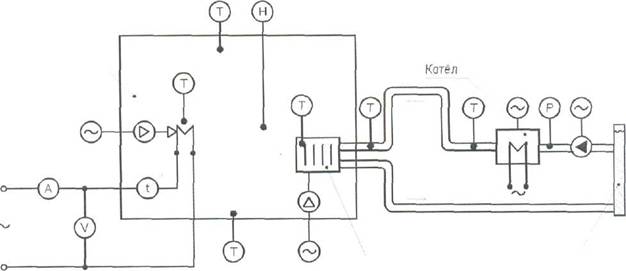

Рис. 1 — Функциональная схема стенда СО

СО обеспечивает:

1) Измерение действующих значений температуры и влажности с
передачей данных в ПК;

2)  Управление обдувом радиатора, работой регулятора температуры
теплоносителя в контуре отопительных приборов и насосом в системе
водяного отопления;

3)  Регулировку мощности ТЭНа и его обдув;

4)  Предусмотрена индикация измеряемых, контролируемых и расчетных
значений, в числовой и графической форме, сохранение результатов для
последующего просмотра и анализа, с возможностью вывода на печать.

5)  Программное обеспечение установки позволяет производить измерение
температуры и влажности в различных точках системы, расход
теплоносителя, расчет текущих значений мощности.

Рис.2 - Программное обеспечение
