ООО “Блэйд”
Панель управления гидравлическим (водяным) контуром
систем Сити Мульти
на контроллере Zelio SR3B281BD (Schneider-Electric)
версия микропрограммы 1.05
Инструкция по эксплуатации
2011г.
1. Общие данные:
Панель управления гидравлическим (водяным) контуром разработана для компрессорно-конденсаторных агрегатов WY и WR2 Mitsubishi-Electric с водяным контуром.
Для поддержания температуры теплоносителя водяного контура в оптимальных пределах (200С – 300С) к панели управления подключаются градирня и трехходовой клапан теплообменника горячего контура.
Совместно с панелью возможно использование градирен двух типов:
- Градирня с контролем температуры. Управление включением вентиляторов в таких градирнях реализовано от собственной системы. В этом случае панель подключает градирню на все время эксплуатации.
- Градирня без контроля температуры. К панели управления подключаются двигатели вентиляторов градирни. В этом случае включение вентиляторов градирни происходит от панели управления.

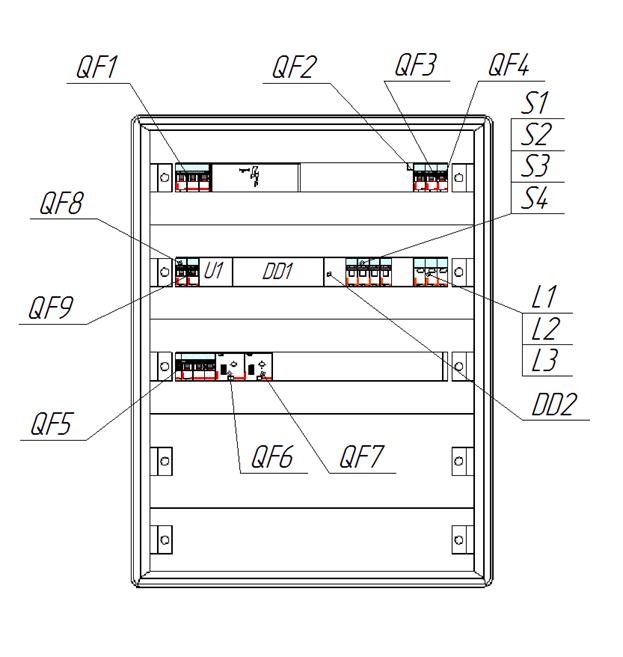

Внешний вид панели управления
Назначение приборов управления
QF1 - вводной автоматический выключатель;
QF2 – автоматический выключатель электропитания BC-контроллера;
QF3-QF4 – автоматические выключатели электропитания внутренних блоков;
QF5 – автоматический выключатель электропитания компрессорно-конденсаторного блока;
QF6 - автоматический выключатель электропитания градирни;
QF7 - автоматический выключатель электропитания циркуляционного насоса;
QF8 - автоматический выключатель электропитания вторичных цепей контроллера;
QF9 - автоматический выключатель электропитания контроллера;
S1 – выключатель «Автоматический/ручной» режим работы системы. Выключенное положение соответствует режиму «Автоматический»;
S2 – выключатель «Горячий контур». Подключение горячего контура в ручном режиме;
S3 – «Градирня». Подключение градирни в ручном режиме;
S4 – «Насос». Принудительное включение насоса. Не зависит от режима работы.
L1 – «t>450C» - сигнализирует о превышении температуры (мигание). В нормальном состоянии не горит;
L2 – «t<100C» - сигнализирует о понижении температуры теплоносителя (мигание). В нормальном состоянии не горит;
L3 – «Насос». Сигнализирует о состоянии циркуляционного насоса. Насос выключен – лампа мигает. Насос включен – лампа горит постоянно.
Технические данные
Мощность подключаемых компрессорно - конденсаторных блоков до 17 кВт
Мощность подключаемых внутренних блоков до 3 кВт
Мощность подключаемой градирни до 10 кВт
Мощность подключаемых насосов до 10 кВт
Габариты панели ШхВхГ, мм 575х750х212
2. Первый запуск.
2.1. Проверить и при необходимости выключить выключатели:
· S1 «Ручной/Автоматический». В выключенном положении режим работы системы – «Автоматический».
· S2 «Нагрев». Включение нагревательного теплообменника в ручном режиме.
· S3 «Нагрев». Включение градирни в ручном режиме.
· S4 «Насос». Включение насоса в ручном режиме, при выключенных компрессорных блоках. В случае включения любого компрессорного блока, насос включится автоматически вне зависимости от положения выключателя S1. Это необходимо для защиты системы от перегрева воды.
2.2. Включить автоматический выключатель QF1.
2.3. Включить автоматические выключатели QF2 (BC-контроллер для систем PQRY), QF2, QF3 (внутренние блоки), QF6 (градирня), QF7 (циркуляционный насос).
2.4 Включить автоматические выключатели QF8, QF9. При этом должен включиться контроллер и замигать лампа L3 «Насос», сигнализирующая о выключенном состоянии насоса.
Окно дисплея контроллера должно принять следующий вид:
«Pump OFF» мигает, сигнализируя о выключенном состоянии циркуляционного насоса гидравлического (водяного) контура.
«t= +18C» – температура теплоносителя. Показание температуры может отличаться, в зависимости от текущей температуры теплоносителя в гидравлическом (водяном) контуре.
«R0» - тип градирни. R0 – градирня с собственным контролем температуры. R1 – градирня без контроля температуры.
«Tst» - обозначение кнопки тестирования. При нажатии на кнопку, находящуюся ниже надписи «Tst», включаются лампы L1, L2, L3, вне зависимости от их предыдущего состояния. Служит для проверки ламп.
2.5. Включить компрессорно-конденсаторный агрегат автоматическим выключателем QF5.
ВНИМАНИЕ! Гидравлический контур должен быть проверен и залит теплоносителем до первого включения системы.
Окно дисплея контроллера должно принять следующий вид:
«Heat ON» - включение контура подогрева. Надпись появляется при температуре теплоносителя ниже +200С.
«Pump ON» - включение насоса.
«Dray Cooler ON» - включение градирни.
Система запущена успешно.
ВНИМАНИЕ! Если не появилась надпись Pump ON и/или Dray Cooler ON, необходимо привести систему в исходное (выключенное) состояние и приступить к поиску неисправности.
3. Работа системы с градирней типа R0.
Работа системы основана на поддержании температуры теплоносителя гидравлического (водяного) контура в пределах +150С – +450С.
Обеспечение работы с двумя типами градирен:
Тип R0 – градирня с собственным контролем температуры. Как правило такие градирни комплектуются собственными датчиками и контроллером. Двигатели вентиляторов охлаждения включаются по программе градирни. Питание в этом случае подается на контроллер градирни, в течении всей работы системы.
Тип R1 – градирня без контроля температуры. Питание подается на двигатели вентиляторов охлаждения градирни.
При температуре теплоносителя в пределах +200С – +300С, лампы L1, L2 выключены, лампа L3 включена, дисплей контроллера имеет вид:
3.1 Увеличение температуры теплоносителя.
Повышение температуры теплоносителя контролируется собственным контроллером градирни. Включение двигателей вентиляторов градирни производится по алгоритму контроллера градирни.
При температуре теплоносителя выше +450С начнет мигать лампа L2, сигнализирующая об аварийном состоянии. Необходимо проверить исправное состояние элементов гидравлического (водяного) контура.
При уменьшении температуры, лампа L2 перестанет мигать на отметке 400С. Данный гистерезис необходим для исключения пограничного состояния индикации (дребезга).
3.2 Уменьшение температуры теплоносителя.
При температуре теплоносителя ниже +150С, включается теплообменник горячей воды для подогрева теплоносителя гидравлического контура.
Дисплей контроллера примет вид:
Теплообменник горячей воды отключится при увеличении температуры свыше +200С.
При уменьшении температуры теплоносителя гидравлического (водяного) контура ниже +100С начнет мигать лампа L1, сигнализирующая об аварийном состоянии. Необходимо проверить исправное состояние элементов гидравлического (водяного) контура.
При увеличении температуры, лампа L1 перестанет мигать на отметке +150С. Данный гистерезис необходим для исключения пограничного состояния индикации (дребезга).
4. Работа системы с градирней типа R1.
Переключение типа градирни производится длительным (более 4сек) нажатием на кнопку, находящуюся под надписью R0.
Дисплей контроллера примет вид:
«R1» - R1 – градирня без контроля температуры.
4.1 Увеличение температуры теплоносителя.
При повышении температуры теплоносителя выше +300С включаются двигатели вентиляторов градирни.
Дисплей контроллера примет вид:
«Dray Cooler ON» - включение двигателей вентиляторов градирни.
Двигатели вентиляторов градирни выключаются при охлаждении теплоносителя до +200С
Дисплей контроллера примет вид:
При температуре теплоносителя выше +450С начнет мигать лампа L2, сигнализирующая об аварийном состоянии. Необходимо проверить исправное состояние элементов гидравлического (водяного) контура.
При уменьшении температуры теплоносителя, лампа L2 перестанет мигать на отметке +400С.
4.2 Уменьшение температуры теплоносителя.
При температуре теплоносителя ниже +150С, включается теплообменник горячей воды для подогрева теплоносителя гидравлического контура.
Теплообменник горячей воды отключится при увеличении температуры свыше +200С.
При уменьшении температуры теплоносителя гидравлического (водяного) контура ниже +100С начнет мигать лампа L1, сигнализирующая об аварийном состоянии. Необходимо проверить исправное состояние элементов гидравлического (водяного) контура.
При увеличении температуры, лампа L1 перестанет мигать на отметке +150С. Данный гистерезис необходим для исключения пограничного состояния индикации (дребезга).
5. Проверка индикации:
Проверка ламп индикации L1, L2, L3 производится нажатием кнопки, находящейся под надписью «Tst» дисплея контроллера. В течении нажатого состояния кнопки лампы L1, L2, L3 будут гореть, в не зависимости от предыдущего состояния.
6. Список возможных неисправностей
Неисправность | Возможные причины | Возможные устранения |
При полном запуске системы не появляется надпись «Pump ON», вместо этого мигает надпись «Pump OFF» | Не включен циркуляционный насос. | Проверить напряжение питания на насосе. Проверить замыкание контактов S4, S5. Проверить контактор K2 |
Температура теплоносителя гидравлического контура не опускается ниже +450С | Не включен «автоматический» режим работы. | Проверить режим работы щита управления, в случае необходимости переключить в режим «автоматический». |
В «автоматическом» режиме работы температура теплоносителя гидравлического контура не опускается ниже +450С | Не работает трехходовой клапан контура нагрева. Не работают вентиляторы градирни (в зависимости) от наружной температуры. | Проверить положение трехходового клапана. Проверить работоспособность вентиляторов градирни Проверить контактор K1 |
Температура теплоносителя гидравлического контура не поднимается выше +100С | Не включен «автоматический» режим работы. | Проверить режим работы щита управления, в случае необходимости переключить в режим «автоматический». |
В «автоматическом» режиме работы температура теплоносителя гидравлического контура не поднимается выше +100С | Не работает трехходовой клапан контура нагрева. | Проверить положение трехходового клапана. |
7. Адреса технической службы:
ООО “Блэйд”
424006 г. Йошкар-Ола, ул. Строителей, д. 95, корп. 114
e-mail: *****@***ru
www. bladegroup. ru
