Подушка крепления коробки передач |
Вот и настало то время, когда надо прикрутить коробку к кузову. Для справки: коробка крепится резиново-металлическим издением ака сайлентблок, в 924 и 944 модели эта деталь одинакова и их там две, две подушки. Внешний вид того, что мне досталось - показан на первой фотографии. Сподвигнуть на подвиг изготовления в кустарных условиях данного изделия меня сподвигла цена оного в новом виде из-за бугра. 160 уе. Это для меня много, если б 40 уе я б подумал, а тут - ум мой главный генератор денег. Бесплатных.
Это ржавая подушка от моего порша.

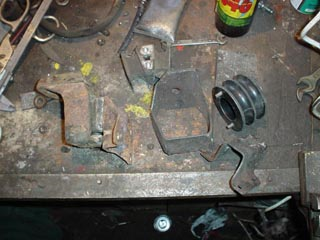

Она же, рядом пустой домик и подушка для крепления двигателя на таз-2101.

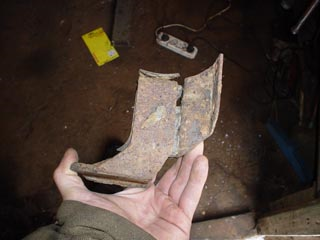

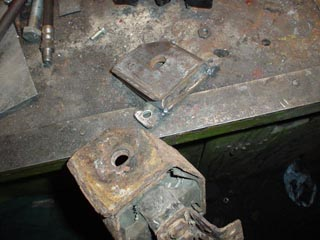

Задняя стенка на домик.
Итак, пораскинув мозгами держа в руке этот кусок ржавчины, я подумал что надо что то выдумать. Случайно зайдя в авто магазин я посмотрел какие сушествуют подушки для двигателей. В одном магазине мне попалась на глаза только подушка от 2101, ее я сегодня и взял за основу. Технология проста как валенок: двумя штырьками с резьбой на подушке прикручиваемся в стенке "домика" ( так условно назовем тот ромбический кусок железа, который остался мне от старого сайлентблока). В изготовлении стенки нам помог родной автопром, это грязеотбойник от моей 8-ки на заднее стекло порезаный мной на разные технонужды. Вырезанная по трафарету стенка домика приваривается, в ней сверлятся дырки в которые каким то чудом попадают два болта от подушки 2101. Для повышенной прикрученности к стенке домика я просверлил еще одну дырку в стенке и металической части подушки - туда я по нарезаной мной резьбе вкрутил болтик м8. ( Не отражено)
Приварена задняя стенка, все горячее держу пасатижами что б не обжечься.

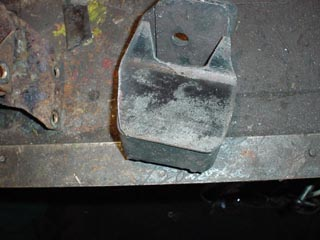

Подушка в домике ( не фраза а секретный шифр просто!).

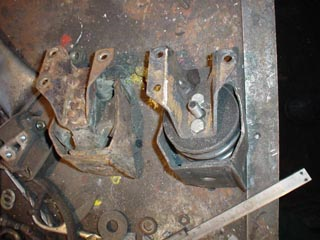

Вот так должна выглядеть наша замена при использовании подушки от копейки.
На удивление подушка 2101 по высоте подходит под резиновую часть от порше. Из домика должна выпирать некоторая условная часть, как в родном сайлентблоке для соблюдения посадочных размеров. Вообще хочется отметить, что в иностранных авто в отличие от наших детали пригоняются точно в то время как у нас все условно :). Как это у них получается?

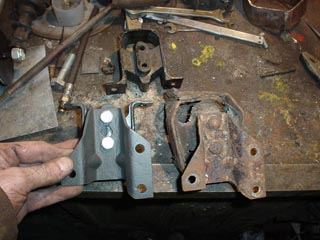

Тут я случайно покупая вторую подушку увидел сайлент блок от святогора, ничего не напоминает?

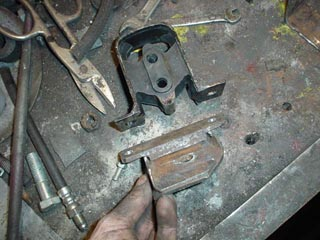

Переходное препление для новой подушки - все что осталось от домика.

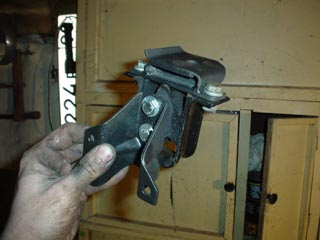

Не плохо выглядит а?
Так, мы немного отвлеклись.... В то время как я почти уже доделал одно крепление на подушке 2101, надо было ехать покупать вторую подушку для изготовления второго собрата сайленблока, я напрягся, поехал и купил еще одну подушку 2101 , НО, в том магазине не было гайки на эту подушку с резьбой 10х1м, пришлось объехать еще два магазина в последнем я и обнаружил это чудо - подушку крепления двигателя для "святогора". Не даром у него мотор от рено :). Как ни странно при небольших доработках мы получаем очень сипратичную замену старому резиново-металлическому изделию, и главное работающему в тех же плосткостях, что и старый! Не очень сложные махинации со сваркой и болгаркой и домик превращается в полоску металла с тремя дырками, которая крепится к " расходнику" - москвическому сайлентблоку.

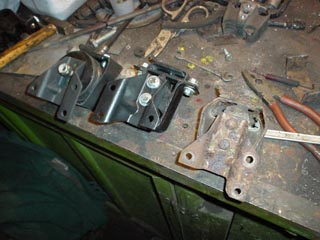

Эволюция: 2 варианта изготовления сайлентблока Вот он финальный релиз во всей красе!
Открою правду, я как русский человек люблю все делать на авось, но тут я пользовался штангельциркулем! Итак на картинке мы видим эволюцию сайлент блоков, с подушкой от 2101 и подушкой от 2141 . Не буду вдаваться в подробности как я делал крепление в святогоровской подушке, это кусок уголка, который после обработки болгаркой я приварил к обработаному той же болгаркой куску домика. Следует отметить на момент изготовления 2-го сайлентблока из подушки 2141 у меня кончились диски для болгарки, пришлось пользоваться остатками дисков, которые я развешивал на разные гвоздики в моем гараже. Было использовано 5 останков дисков чтоб закончить работу.
Так выводы: траты два диска болгарки 20 руб, 2 подушки 2101 70 руб, 2 подушки святогора 190 руб, 2 гайки для подушек 2101 - 6 руб, время - чистое 3 часа(макс) грязное пол дня (я же успел все сделать, выпить пива и написать вам это все!) инструменты: сварка полуавтомат, болгарка, балончик с боди цинк(грунт).
А вам слабо?:)
