Устройство защитного отключения (УЗО)
или дифференциальный автомат
Речь пойдет о функциональном и внешнем отличии дифференциального автомата от УЗО. Чтобы не запутать Вас окончательно, сразу внесу поправки в наименование и обозначение этих устройств:
- устройство защитного отключения (УЗО) — он же выключатель дифференциальный (ВД); дифференциальный автомат или, сокращенно, дифавтомат — он же автоматический выключатель дифференциального тока (АВДТ).
В качестве примера рассмотрим продукцию от одной из фирм:
- УЗО типа ВД1-63, 16 (А), 30 (мА) дифференциальный автомат типа АВДТ32, С16, 30 (мА)

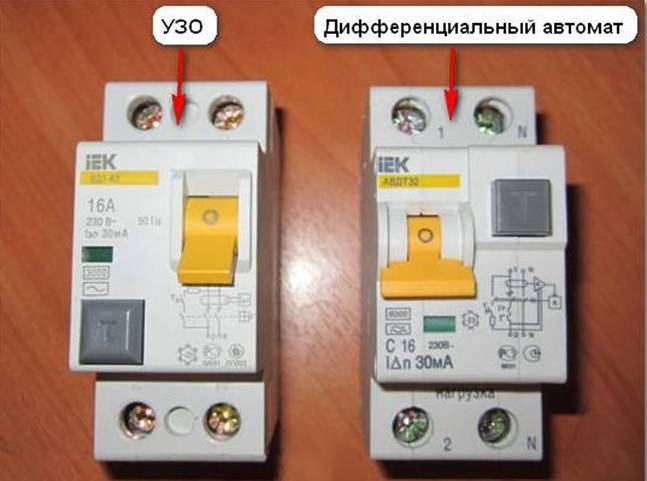

Вот они:
 |
 |
По фотографии видно, что по внешним признакам они очень похожи.
Главное отличие дифференциального автомата от УЗО:
В первую очередь необходимо знать, что у этих двух устройств разная функциональность, что является их основным отличием.
1. Устройство защитного отключения (УЗО) — коммутационный аппарат, который защищает человека от прямого или косвенного поражения электрическим током, а также контролирует текущее состояние электропроводки, и при возникновении в ней каких-либо повреждений в виде утечек, отключает ее.
Еще раз повторю, что УЗО не защищает электропроводку и электрооборудование от коротких замыканий и перегрузок — его само необходимо защищать, устанавливая перед ним автоматический выключатель.
2. Дифавтомат или дифференциальный автомат — это коммутационный аппарат, который совмещает в одном корпусе и автоматический выключатель, и УЗО, т. е. дифференциальный автомат способен защищать электрическую сеть от коротких замыканий и перегрузок, а также от возникновения утечек, связанных с повреждением электропроводки, электрических приборов и при попадании человека под напряжение.
Условно, дифавтомат можно представить в виде тождества:
Если сказать проще, то дифавтомат — то же самое УЗО, только с функцией защиты от токов короткого замыкания и перегрузок.
А теперь давайте разберемся, как же эти два устройства отличить между собой.
1. Надпись названия устройства
В настоящее время большинство производителей, чтобы не вводить в заблуждение покупателей (а чаще и самих продавцов), начали на лицевой стороне или сбоку на крышке писать название устройства, либо это УЗО (выключатель дифференциальный), либо дифавтомат (автоматический выключатель дифференциального тока).
2. Маркировка
Второй способ отличить УЗО от дифавтомата — это обратить внимание на маркировку. Если на корпусе указана только величина номинального тока, а буква перед цифрой отсутствует, то значит это устройство защитного отключения (УЗО). В нашем примере у ВД1-63 на корпусе указан только номинальный ток 16 (А), а буква типа характеристики - отсутствует.
Если перед цифрой, которая указывает значение номинального тока, изображена буква В, С или D, то значит это дифференциальный автомат. Например, у дифферен-циального автомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип характеристики электромагнитного и теплового расцепителей.
3. Схема

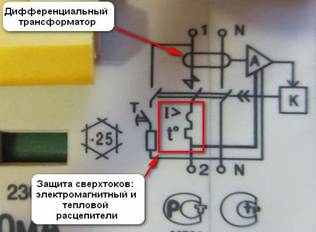

Третий способ несколько сложнее, чем второй, но все равно имеет право на жизнь. Посмотрите внимательно схему подключения на корпусе.
Если на схеме изображен только дифференциальный трансформатор с кнопкой «Тест», то это УЗО.
Если же на схеме изображены дифференциальный трансформатор с кнопкой «Тест» и обмотки электромагнитного и теплового расцепителей, то значит это дифавтомат.

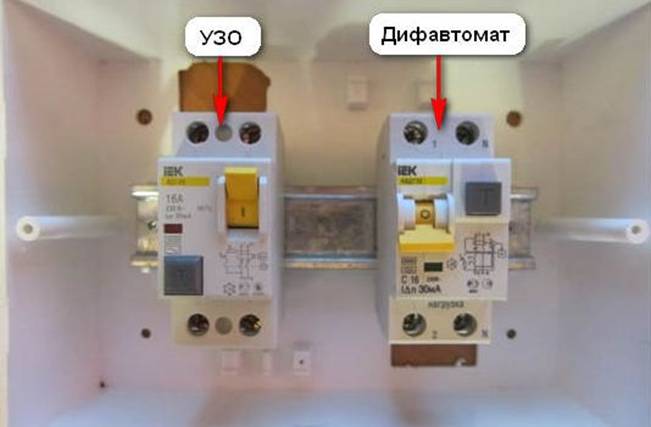

4. Габаритные размеры
Сейчас этот параметр уже не актуален, но когда выпускались первые дифавтоматы, то они были на порядок шире, нежели УЗО, т. к. в корпусе дополнительно нужно было разместить тепловые и электромагнитные расцепители. В настоящее время наоборот, дифавтоматы стали выпускать с габаритными размерами меньше, чем УЗО.
Как Вы видите, в нашем примере УЗО ВД1-63 и дифавтомат АВДТ32 имеют совершенно одинаковые размеры. Поэтому данный пункт при отличии УЗО от дифавтомата во внимание брать не стоит.
По материалам Слуцкого межрайонного отделения «Энергонадзор»
