Процедуры для участия ОМС РФ в учениях
по вулканическому пеплу в Европейском регионе ИКАО (VOLCEX16)
Введение
В целях проверки эффективности выполнения действий в чрезвычайных ситуациях, связанных с вулканическим пеплом, руководящая группа ИКАО по проведению учений по вулканическому пеплу в Европе и Северной Атлантике (EUR/NAT VOLCEX/SG) подготовила мероприятия по осуществлению учений, названные «VOLCEX16».
Участники учений VOLCEX16 – провайдеры аэронавигационного обеспечения, органы метеорологического слежения, службы NOTAM, обсерватория Исландии, Консультативный центр по вулканическому пеплу Лондон, авиакомпании, государственные службы и др.
Все действия и процедуры виртуальных учений не должны оказать негативного влияния на оперативную деятельность гражданской авиации, поэтому все тестовые сообщения VAA/VAG, WV SIGMET, NOTAM/ASHTAM, AIM будут отмечены в начале сообщений выражением “EXERCISE VOLCEX16 EXERCISE”, в конце сообщений - “EXERCISE – EXERCISE – EXERCISE”.
Органы метеорологического слежения (ОМС) Российской Федерации, расположенные в Европейском/Североатлантическом регионе, приглашаются региональным бюро ИКАО и Федеральным агентством воздушного транспорта Минтранса России (Росавиация) принять участие в учениях VOLCEX16.
1. Сценарий учений
1.1 Дата и время проведения учений:
· 11 октября 2016 г. в период 08:00 – 16:00 UTC
· 12 октября 2016 г. в период 08:00 – 16:00 UTC.
1.2 Согласно Директиве учений, извержение вулкана Bardarbunga (Исландия) начнется в 05:00 UTC 11 октября 2016 г. и продолжится 11-12 октября с различными характеристиками распространения облака вулканического пепла моделируемого извержения.
VOLCANO: Bardarbunga № 000
PSN: 64°38’N 017°31’W
Summit Elevation: 2009 м (6560 ft)
1.3 VAAC Лондон будет выпускать тестовые консультативные сообщения об облаке вулканического пепла в буквенно-цифровом (VAA) и графическом (VAG) форматах:
· День 1 для слоев:
Ø SFC-FL200: облако вулканического пепла смещается на юг и восток от Исландии, затронув воздушное пространство (FIRs) Reykjavik, Shanwick Oceanic, Shannon, Scottish, Norway and Sweden.
Ø FL200-FL550: облако вулканического пепла смещается на юг и восток от Исландии, затронув воздушное пространство (FIRs) Reykjavik, Shanwick Oceanic, Shannon, Scottish, Norway, Sweden, London and Copenhagen.
· День 2:
Ø Облако вулканического пепла продолжает смещается на юг и восток, затронув воздушное пространство (FIRs): Reykjavik, Shanwick Oceanic, Scottish, Shannon, London, Amsterdam, Maastricht, Copenhagen, Norway, Sweden and Finland
Ø После 16:00 UTC: Santa Maria Oceanic, Bordeaux, Lisbon, Madrid, Brest, Paris, Marseilles, Barcelona, Rome, Milan, Zagreb, London, Brussels, Reims, Switzerland, Vienna, Ljubljana, Budapest, Bratislava, Munich, Karlsruhe, Prague, Bremen, Warsaw, L’Viv, Minsk, Moscow, Vologda, Saint-Petersburg, Tallinn, Riga, Vilnius, Kaliningrad.
1.4 Консультативные сообщения VAA/VAG VAAC Лондон будет выпускать с 6-ч интервалом. MET-офис СК будет генерировать карты концентрации вулканического пепла (VA Concentration charts) также с 6-ч интервалом. Во второй день дополнительно будут генерироваться новые карты массовой нагрузки слоя вулканическим пеплом (VA column mass loading charts), которые позволят авиакомпаниям осуществлять оценку рисков опасности и принимать решения на основе предложенной новой продукции.
В период учений 11-12 октября к 06:00 UTC и 12:00 UTC консультативная информация VAA и VAG будет размещаться на сайте VAAC Лондон:
http://www. metoffice. gov. uk/aviation/vaac/vaacuk. html
Прогностическая продукция, связанная с концентрацией вулканического пепла в атмосфере, будет размещаться на сайте VAAC Лондон:
http://www. metoffice. gov. uk/volcano/public/
1.5 Первоначально предполагается, что облако вулканического пепла (VA CLD) окажет влияние на воздушное пространство Российской Федерации 12 октября 2016 г. после 16:00 UTC (FIRs Moscow, Vologda, Saint-Petersburg, Kaliningrad). При таком сценарии необходимо будет выпускать сообщения SIGMET на основе VAA/VAG с заблаговременностью не более 12 ч и отменить их по окончанию учений в 16:00 (п. 2.4 далее).
Однако в случае изменения расчетных данных облако вулканического пепла может оказать влияние на другие части воздушного пространства, поэтому ОМС РФ, расположенным в Европейском регионе ИКАО, необходимо проверять все консультативные сообщения VAA/VAG, выпускаемые VAAC Лондон.
2. Действия ОМС в период VOLCEX
2.1 Роль органов метеорологического слежения во время чрезвычайных ситуаций, связанных с вулканическим пеплом (VA), имеет важное значение, так как выпускаемые сообщения SIGMET имеют статус предупреждений с указанием зон загрязнения вулканическим пеплом воздушного пространства в границах соответствующих FIR, и эти сообщения используются в целях подготовки извещений для пилотов – NOTAM.
Своевременность подготовки и выпуска WV SIGMET важны для эффективности мер по смягчению последствий, связанных с воздействием вулканического пепла на безопасность полетов воздушных судов, а также с финансовыми вопросами воздушного движения.
2.2 В период предстоящих учений VOLCEX ОМС должны:
2.2.1 Заранее согласовать с соответствующими органами в предстоящем мероприятии.
2.2.2 Постоянно осуществлять мониторинг всей информации о распространении облака вулканического пепла (VAA, VAG, карты концентрации частиц вулканического пепла, выпускаемые VAAC, и специальные сообщения с борта ВС).
2.2.3 Сразу же при получении консультативного сообщения (в буквенно-цифровом и/или графическом виде) или специального сообщения с борта ВС выявить области загрязнения вулканическим пеплом в своей зоне ответственности и подготовить соответствующую информацию WV SIGMET.
2.2.4 Проверить правильность подготовленной информации на соответствие представленным ИКАО образцам (п. 2.3 – 2.4 далее) и отправить WV SIGMET в соответствии с обычными правилами распространения оперативных SIGMET, в том числе направить в соответствующие органы ОВД и получить подтверждение получения. Сделать отметку о времени получения WV SIGMET органами ОВД.
2.2.5 Выпускать сообщения WV SIGMET необходимо с обновлением не реже, чем каждые 6 ч. При получении информации о том, что VA больше не оказывает влияния на воздушное пространство, находящееся в зоне ответственности ОМС, и/или при завершении учений в 16:00 UTC 12.10.2016, выпускается тестовое сообщение WV SIGMET, отменяющее действующее тестовое сообщение.
2.2.6 Во время проведения консультаций экипажей воздушных судов и органов об участии ОМС РФ в международных учениях VOLCEX16 и предоставлять тестовые сообщения и консультативную продукцию VAAC.
2.3 Пример сообщения WV SIGMET для VOLCEX16
WVRS31 RUMA 121100
UUWV SIGMET 1 VALID 121100/121700 UUWV –
UUWV MOSCOW FIR EXERCISE VOLCEX16 EXERCISE VA ERUPTION BARDARBUNGA PSN N6463 E01753 VA CLD OBS [FCST] [AT 1100Z] …. SFC/FL200…
VA CLD FCST 1700Z WI ….
EXERCISE EXERCISE EXERCISE=
2.4 Пример отмены сообщения WV SIGMET
WVRS31 RUMA 121530
UUWV SIGMET 5 VALID 121600/121800 UUWV -
UUWV MOSCOW FIR EXERCISE VOLCEX16 EXERCISE CNL SIGMET 4 121215/121800
EXERCISE EXERCISE EXERCISE=
2.5 Перед проведением учений начальникам ОМС РФ необходимо:
2.5.1 Проверить распределение в метеорологический орган консультативной информации VAAC Лондон с указателем типа данных FV и доступность веб-ресурсов VAAC Лондон, указанных в п. 1.4.
2.5.2 В период проведения учений необходимо заполнить таблицу в соответствии с нижеприведенным образцом и выслать ее 13 октября 2016 г. по электронным адресам *****@***ru и *****@***ru.
Образец:
№ | Время выпуска WV SIGMET (UTC) | Время передачи WV SIGMET / время подтверждения получения органами ОВД (РЦ) (UTC) | Вид полученной информации о VA | Время получения ОМС информации о VA (UTC) | Источник (центр связи и вид связи)
|
1 | 10:05 | 10: 05 / 10: 05 | VAA | 06:00 | Веб-ресурс/ [УГМС/АСПД…] |
2 | – | – | VAG | 06:10 | Веб-ресурс |
3 | – | – | Карты концентрации | 06:15 | Веб - ресурс |
4 | … | … | Карты массовой нагрузки слоя вулканическим пеплом | 06:00 | Веб - ресурс |
… | … | .. | … | … | … |
3. Образцы консультативной информации VAAC Лондон
3.1 Консультативные сообщения в буквенно-цифровом виде (VAA)
VA ADVISORY
DTG: 20161011/1200Z
VAAC: LONDON
VOLCANO: BARDARBUNGA 373030
PSN: N6438 W01732
AREA: ICELAND
SUMMIT ELEV: 2009M
ADVISORY NR: 2016/003
INFO SOURCE: EXERCISE - ICELAND MET OFFICE
AVIATION COLOUR CODE: RED
ERUPTION DETAILS: EXERCISE EXERCISE EXERCISE - ERUPTION
CONTINUES TO APPROX. 12KM
OBS VA DTG: 11/1200Z
OBS VA CLD: SFC/FL200 N6510 W02044 - N6456 W00916 - N6208
W00908 - N6240 W02036 - N6510 W02044 FL200/350 N6517
W01820 - N6507 W00600 - N6217 W00719 - N6331 W01754 -
N6517 W01820 FL350/550 N6514 W01823 - N6510 W00724 -
N6318 W00713 - N6323 W01828 - N6514 W01823
FCST VA CLD +6HR: 11/1800Z SFC/FL200 N6555 W02014 - N6549
W00126 - N6111 W00337 - N6117 W02055 - N6555 W02014
FL200/350 N6547 W01850 - N6554 E00220 - N6221 E00231 -
N6224 W01749 - N6547 W01850 FL350/550 N6517 W01844 -
N6537 E00101 - N6222 E00236 - N6208 W01813 - N6517 W01844
FCST VA CLD +12HR: 12/0000Z SFC/FL200 N6643 W02033 -
N6627 E00701 - N5958 E00839 - N5939 W02018 - N6643 W02033
FL200/350 N6520 W01945 - N6708 E00742 - N6427 E01245 -
N5846 W01736 - N6520 W01945 FL350/550 N6514 W01849 -
N6648 E00753 - N6158 E01351 - N6021 W01632 - N6514 W01849
FCST VA CLD +18HR: 12/0600Z SFC/FL200 N6416 W02420 -
N6911 E00201 - N6352 E01621 - N5531 W01432 - N6416 W02420
FL200/350 N6511 W01913 - N6827 E01433 - N6507 E01926 -
N5535 W00935 - N5352 W01648 - N6511 W01913 FL350/550
N6513 W01849 - N6835 E01821 - N6053 E00645 - N5650 W01446
- N6513 W01849
RMK: EXERCISE EXERCISE EXERCISE - VOLCEX16
NXT ADVISORY: NO LATER THAN 20161012/0600Z=

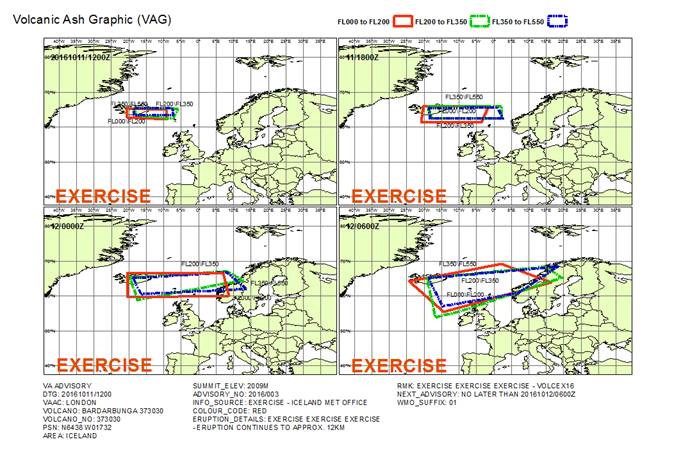

3.2 Консультативные сообщения в графическом виде (VAG)

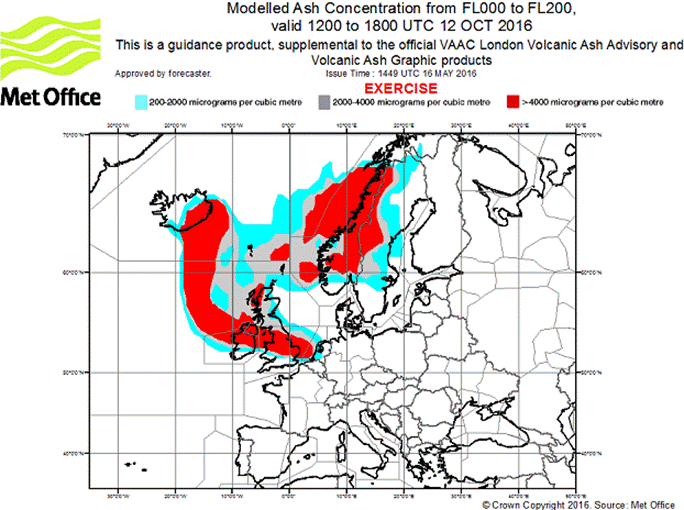

3.3 Образцы карт концентрации вулканического пепла
Описание зон концентрации вулканического пепла
–Зона слабого загрязнения, выделенная неоновым голубым цветом:
область воздушного пространства определенных размеров, в котором может присутствовать вулканический пепел с концентрацией равной или меньшей 2x10־³ грамм/м3.
–Зона среднего загрязнения, выделенная серым цветом:
область воздушного пространства определенных размеров, в котором может присутствовать вулканический пепел с концентрацией более 2x10־³ грамм/м3, но менее 4X10־³ грамм/м3.
–Зона сильного загрязнения, выделенная красным цветом:
область воздушного пространства определенных размеров, в котором может присутствовать вулканический пепел с концентрацией более или равной 4x10־³ грамм/м3, либо области загрязненного воздушного пространства, на которые не распространяются инструктивные указания по вулканическому пеплу.
Прогнозы, выпускаемые VAAC Лондон в виде карт моделируемой концентрации вулканического пепла с выделением критических для полетов ВС зон с повышенным содержанием частиц вулканического пепла, рекомендуется использовать метеорологам для консультации авиационных пользователей (экипажей ВС, диспетчеров, представителей авиакомпаний), при этом превалирующее значение имеют стандартные консультативные сообщения в буквенно-цифровом виде (VAA) и графическом формате (VAG).

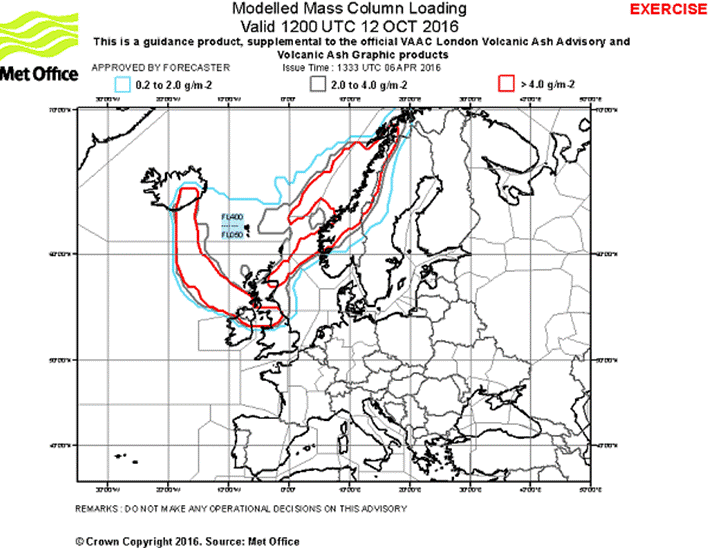

3.3 Образцы карт массовой нагрузки слоя вулканическим пеплом
(VA column mass loading charts)
Начальник отдела МО ЕС ОрВД
