Графическая система АВТОМАТИЗАЦИИ расчета строительнЫХ светопрозрачных конструкций
Эффективность работы современного предприятия в большой степени можно охарактеризовать степенью его компьютеризации. Наличие на предприятии компьютерной бухгалтерии стало уже обязательным пунктом. Кроме того, необходимость с установленной периодичностью предоставлять налоговую и прочую отчетность подразумевает наличие у предприятия электронного ключа и использование так называемого «Кабинета налогоплательщика», или программы «СОНО». Однако, современные реалии подталкивают предпринимателей не останавливаться на этом необходимом минимуме, но и применять компьютерные технологии для решения более широкого спектра управленческих и производственных задач. Сотрудникам современных предприятий сегодня необходимы удобные средства автоматизации, которые упрощают и ускоряют выполняемую работу.
Рассмотрим очень популярную в настоящее время область современного строительного бизнеса – производство и монтаж светопрозрачных конструкций строительного назначения. Под таким замысловатым термином как светопрозрачные конструкции строительного назначения скрываются вполне знакомые нам предметы, как окна, стеклянные двери, террасы, лоджии, витражи, окна для магазинов и входные группы.
Современная светопрозрачная конструкция – довольно сложная система. Например, одно окно, устанавливаемое на кухне, может состоять из нескольких десятков составляющих. Скорость расчета будущей конструкции и, соответственно скорость предоставления коммерческого предложения, имеют первостепенное значение. Кроме того, заказчик зачастую хочет видеть эскиз будущей конструкции. А все это приводит к необходимости автоматизировать процессы визуализации и расчета светопрозрачных конструкций.
В настоящее время существует целый ряд программ с подобным спектром применения, которые позволяют автоматизировать и упростить процесс расчета светопрозрачных конструкций. Однако анализ рынка программного обеспечения выявил целый ряд проблем. Существуют системы, свободно распространяемые известными фирмами производителями профилей и аксессуаров, применяемых при производстве светопрозрачных конструкций. Основным и решающим не в их пользу недостатком подобных программ является их привязка к номенклатуре конкретного производителя. С другой стороны существует ряд универсальных систем, позволяющих вести учет с использованием продукции разных производителей, кроме того имеющих ряд других преимуществ. Однако основными недостатками этих систем являются – их громоздкость, они требуют мощного аппаратного обеспечения, больших затрат на лицензионное программное обеспечение, зачастую для них требуется выделенный сервер и наличие в штате IT специалиста. Исходя из вышесказанного, было принято решение разработать графическую систему расчета светопрозрачных конструкций строительного назначения. Она должна быть нетребовательна к аппаратному обеспечению, по возможности использовать недорогое, или свободно распространяемое программное обеспечение и должно обслуживаться персоналом уровня продвинутый пользователь. Разработанная система имеет многооконный MDI - интерфейс. В программе предусмотрено несколько справочников: справочник материалов, справочник стеклопакетов, справочник единиц измерения и др. В зависимости от уровня доступа, пользователи могут редактировать справочники. Причем некоторые справочники, например справочник систем, или справочник стеклопакетов содержат в себе информацию, необходимую для расчета конечной готовой продукции, а также данные других справочников.
Работа с заказчиком начинается с формирования заявки, которую формирует Администратор стола заказов. Администратор стола заказов вводит начальную информацию: фамилию имя и отчество заказчика, адрес установки и т. д.

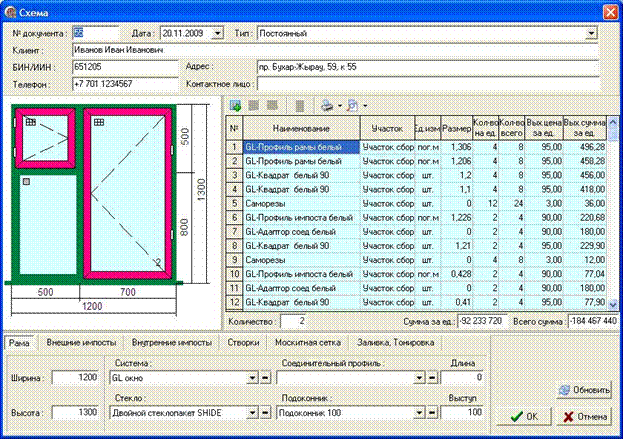

Рисунок 1 – Входная форма формирования заказа
Затем, после выезда на место установки и замера будущей конструкции, Менеджер на основании заявки вводит необходимую информацию, рассчитывает будущую светопрозрачную конструкцию, формирует наряды для склада и соответствующих участков производственного цеха.
Также Менеджер формирует эскиз производимой продукции, которую подписывает заказчик. На рис. 1 изображена входная форма, с которой работают Администратор стола заказов и Менеджер при формировании и обработке заказа. После внесения заказчиком предоплаты начинается производство и сборка светопрозрачной конструкции. Затем произведенную и собранную конструкцию, после окончательной оплаты заказчиком, монтируют на место и, после подписания заказчиком акта выполненных работ работа считается выполненной.
В процессе создания программы возникли интересные моменты. Для описания объектов реального мира, было создано несколько классов. Это такие объекты реального мира как оконные створки, оконные и дверные проемы и т. д. Главным является объект окно. Все прочие объекты являются свойствами главного объекта. Главный объект со всеми свойствами – прочими объектами образуют некую непостоянную иерархическую структуру. И вот эту структуру нужно как-то хранить в базе данных. Ввиду того, что в системе используется реляционная база данных, а структура предметной области – иерархическая. Записать иерархическую структуру в реляционную базу данных представлялось довольно нетривиальной задачей. Поэтому было принято решение описывать объект окно со всеми его свойствами-подобъектами при помощи технологии XML, а уже текст XML документа хранить в базе данных в виде BLOB-поля.
Также была решена задача интеграции описываемой системы с работающим в организации бухгалтерским программным обеспечением. Для этого были написаны модули экспорта-импорта. Из бухгалтерской программы импортируется справочник номенклатуры материалов, а из системы в бухгалтерское программное обеспечение экспортируются акты выполненных работ. В дальнейшей перспективе возможно применение технологии ActiveX, для отказа от формирования промежуточных файлов при экспортно-импортных операциях.
Было рассмотрено популярное и востребованное, в настоящее время, направление строительного бизнеса – производство и монтаж светопрозрачных конструкций строительного назначения, проблемы, возникающие при расчете и учете производства данных конструкций. С одной стороны программы крупных фирм-брэндов, не позволяющих использовать «чужие» материалы и комплектующие, с другой стороны программы-монстры, требующие только для своей работы дополнительных внушительных затрат. Была разработана графическая система, использующая свободно распространяемую СУБД, и не требующая от пользователей глубоких познаний компьютера. Система показала свою работоспособность на конкретном предприятии малого бизнеса и будет востребована и на других предприятиях, производящих светопрозрачные конструкции строительного назначения.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1 , и др. Современные технологии расчёта и проектирования металлических и деревянных конструкций. Курсовое и дипломное проектирование. – М.: Изд-во АСВ, 2008.
