Заглушки трубопроводные

Заглушки трубопроводные

Предназначены для надежного перекрывания трубопроводов, сливов диам. 100-1000 мм

дождеприемников диам. 300-750 мм

Идеально подходят для организаций, строящих и эксплуатирующих туннели, канализацию, промышленных предприятий, предприятий рисайклинга, а также противопожарных служб и служб ГО.

Характеристики

-  надежность, удобство использования

-  все заглушки проверены под рабочим давлением (увелич. в 1,3 раза)

-  небольшое рабочее избыточное давление, ок. 1,5 бар, позволяет использовать заглушки даже в старых осушительных каналах, которые долго эксплуатировались

-  соединения согласно DIN

-  простота использования, прочность, большой ресурс

-  устойчивы ко многим химикатам

-  температура использования от –30оС до +70оС

-  можно использовать даже для ненормированных круглых труб

-  для диаметров 100-1000 необходимы 4 размера заглушек

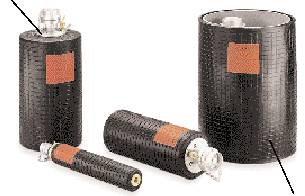

Заглушки

надежное перекрывание, идеально подходят для подготовки к проведению проверочных работ в трубопроводах, стандартное быстрое соединение с D-защелкой, наконечник LW 6 мм

для труб Æ	длина х Æ мм	соединение с D-защелкой	вес, кг	№
90-150 мм	200х85	DL6	0,9	7.8030
100-200 мм	500х95	DL6	1,5	7.8000
200-400 мм	500х195	DL6	4,5	7.8001
300-500 мм	500х295	DL6	5,9	7.8002
500-800 мм	700х450	DL6	11,0	7.8033
500-1000 мм	600х450	DL6	30,0	7.8034
800-1200 мм	1000х750	DL6	45,0	7.8035

Заглушки с протоком

очень надежны в эксплуатации за счет легкого наполнения и опустошения при снятии заглушки, стандартное соединения с D-защелкой, наконечник LW 6 мм, спец. соединение, колпачок

для труб Æ	длина х Æ мм	спец. соединение	вес, кг	№
90-150 мм	200х85	2х1/2”	1,9	7.8040
100-200 мм	500х95	D	2,6	7.8003
200-400 мм	500х195	C	7,2	7.8004
300-500 мм	500х295	C	9,0	7.8005
500-800 мм	700х450	C	15,0	7.8045
500-1000 мм	600х450	B	31,0	7.8006
800-1200 мм	1000х750	B	47,0	7.8046

Заглушки для дождеприемников

для перекрывания дождеприемников, предотвращают попадание неочищенной воды в канализацию, применяются при мойке зданий, после пожаров, оптимальны с ручным воздушным насосом, стандартное соединение с D-защелкой, наконечник LW 6 мм

для труб Æ	длина х Æ мм	рабочее давление, макс.	вес, кг	№
300-750	500х295	0,5 бар	5,5	7.8007

Сопротивляемость хим. веществам

· устойчивы

х условно устойчивы

- неустойчивы

Ацетальдегид	х	Бутилацетат	-
Мышьяковая кислота	х	Хлорбензол	-
ASTM масло #1	-	Хлороформ	-
ASTM масло #2	-	Хлорноватая кислота	-
ASTM масло #3	-	Хромовая кислота	-
Этанол	·	Диэтилэфир	-
Эфир	-	Диэтиленгликоль	·
Этиленгликоль	·	Дизельное масло	-
Бензол	-	Глицерин	·
Бензолальдегид	х	Гексан	-
Бензин	-	Хлорид кальция	·
Ортоборная кислота	·	Хлорид калия	·
Бутанол	·	Сульфат магния	·

Метакрилат	-	Растительные масла	·
Метанол	·	Фенол	-
Метиленхлорид	-	Фосфорная кислота	-
Минеральное масло	-	Азотная кислота	·
Монобромбензол	-	Серная кислота	х
N-гептан	-	Стеариновая кислота	·
Нафталин	-	Стирол	-
Натриумхлорид	·	Животный жир	х
Натриумгиперхлорит	-	Трихлорэтилен	-
Натриумфосфат	·	Тормозная жидкость	·
Натриумсульфат	·	Вода	·
Нитробензол	-	Циклогексанол	-
Пальмитиновая кислота	-	Циклогексанон	-

Оптимальное уплотнение, полное прилегание, большая нажимная площадь, профильная поверхность, эффект вакуума; профильный рисунок повторяет неровности трубы

Размер 500-1000, с металлическим стержнем, резьбовое соединение ½”, подходят для отверстий диам. 625 мм

Металлическая тарелка обеспечивает надежное крепление против осевого усилия

Заглушки и проверочная техника для труб

и канализационных каналов

Области использования

-  перекрывание трубопроводов и каналов при прокладке, поиске дефектов, для локализации поврежденных областей

-  байпассные конструкции для инспектирования, проведения ремонтных работ, санации участков трубопровода

-  проверка герметичности канализационных каналов

-  проверка герметичности систем жилых домов

-  проверка герметичности при помощи сжатого воздуха или вакуума

-  измерение объема протекающей жидкости

-  накапливание и дозированный отвод при помощи байпассного адаптера и запорного крана

-  охрана окружающей среды:

отвод сточных вод в негерметичных канализационных каналах; сточные воды отводятся и направляются в исправный трубопровод. Предотвращение попадания вредных веществ из неисправных трубопроводов в окружающую среду/канализацию

-  защита при катастрофах:

перекрывание дождеприемников и трубопроводов (в случае наводнений); защита от грунтовых вод; накапливание использованной при тушении пожара воды.

Качество и надежность

При изготовлении заглушек использованы качественные материалы, новейшие технологии гарантируют надежность в использовании и большой рабочий ресурс.

Источники воздуха

ручные/ножные воздушные насосы, баллоны со сжатым воздухом, устройство для накачивания шин, стационарные источники сжатого воздуха, строительные компрессоры.

Диаграмма: зависимость трения заглушки при использовании в трубах различного диаметра

давление воды в трубе (бар)

размер заглушки (диаметр трубы)

рис.1

Перекрывание канализационного канала при помощи заглушки.

рис.2

Отвод сточных вод в случае негерметичности канализационного канала при санации и проверке участков трубопровода. Сточные воды отводятся и направляются в исправный трубопровод.

рис.3

Проверка герметичности канализационного канала при помощи двух заглушек

Заглушка с протоком для проверки герметичности (в соотв. с DIN4033)

Удобство наполнения/опустошения, легко сдувается, выпускной воздушный шланг имеет тот же диаметр, что и впускное отверстие для воды,

используются также при санации

Комплект поставки

проверочная заглушка/заполняемая заглушка со стандартным соединением с D-защелкой, наконечник LW 6 мм, спец. соединение, разъем-соединения для проверочного шланга (без проверочного шланга);

заглушка для удаления воздуха со стандартным соединением с D-защелкой, с двух сторон – спец. соединения, шланг для удаления воздуха

Для труб Æ	Длина х Æмм	Спец. соединение	Вес, кг	№
100-200 мм	500х95	D	2,8	7.8008
200-400 мм	500х195	C	9,2	7.8009
300-500 мм	500х295	C	14,9	7.8010
500-800 мм	600х450	B	26,0	7.8048
500-1000 мм	600х450	B	28,0	7.8011
800- 1200 мм	1000х750	B	92,0	7.8049

рис. 1

Проверка герметичности участка канализационной трубы при помощи проверочной заглушки

и запорной заглушки

Доп. оборудование/отдельные части

Наименование, исполнение	Вес, кг	№
Шланг подачи воздуха со стандартным соединением с D-защелкой и наконечником LW 6мм, длина 10 м	1,3	7.8012
Предохранительная регулирующая арматура для заполнения заглушки сжатым воздухом, с манометром 6 бар, предохранительным вентилем 2 бара, запорным шаровым краном и стандартным быстрым DL-соединением	0,7	7.8013
Проверочный шланг для заполняемой заглушки, прозрачный, длина 6 м, соединение ¾” для размера 100-200 мм, Æ13 мм для размера 200-1000 мм, Æ19 мм	0,9 1,2	7.8014 7.8015
Запорная арматура (подвод воды) со спец. соединением D для размера 100-200 со спец. соединением С для размера 200-500	0,8 1,5	7.8016 7.8017
Адаптер для пневмосоединения/автоклапан	0,2	7.8020
Переходник D/Geka 1’’ C/Geka 1’’	0,6 0,8	7.8021 7.8022
