Специалисты компании «Адиабата» производят расчеты толщины теплоизоляции.
Пример расчета приведен ниже.
РАСЧЕТ | |||||
ПОТЕРЬ ТЕПЛА И ТЕМПЕРАТУРЫ НА ПОВЕРХНОСТИ ИЗОЛЯЦИИ | |||||
ДЛЯ ЦИЛИНДРИЧЕСКОЙ ПОВЕРХНОСТИ | |||||
ИСХОДНЫЕ ДАННЫЕ | |||||
Диаметр трубопровода Di | 42 | мм | |||
Температура носителя, град. С | 90 | град. С | |||
Температура окружающего воздуха, град. С | 18 | град. С | |||
Скорость ветра, V | 0 | м/с | |||
Материал утепления ПАРОК | |||||
| Paroc Pipe Section AluCoat | ||||
Толщина изоляции | 0,02 | м | |||
| 20 | мм | |||
Условия работы объекта | |||||
| внутри помещения > 5000 ч. | ||||
РЕЗУЛЬТАТ РАСЧЕТА | |||||
Норма в Украине | |||||
Потери тепла (плотность теплового потока) | 20,29 | Вт/п. м. | 21 | Вт/п. м. | |
Температура на поверхности | 33,00 | град. С | для Di= | 40 | |
для ti= | 100 | ||||
Дополнительные данные | |||||
Средняя температура теплоизоляции | 61,5 | град. С | |||
Коэффициент теплопроводности | 0,038 | Вт/(м*К) | |||
αу, коэффициент теплоотдачи наружной пов-ти | 5,15 | ||||
αs, коэфициент (по излучению) | 0,32 | ||||
αк, коэффициент (по конвекции) | 4,83 | ||||
α, коэффицент (по температуре) | 1,06 | ||||
C, коэффициент излучения покровного слоя | 0,30 | Вт/(кв. м.*К4) | |||
Тип покрытия: | Тип утеплителя: | ||||
| Paroc Pipe Section AluCoat | ||||
Скорость воздуха: м/с | 0 | ||||
Температура носителя | |||||
90,00 | град. С | ||||
Di= | 42 | ||||
мм | |||||
Толщина изоляции= | 20 | ||||
мм | |||||
Температура на поверхности: | |||||
Температура окружающей среды, град. С: | 18 | 33 | град. С | ||
Потери тепла: | |||||
20 | Вт/п. м. | ||||

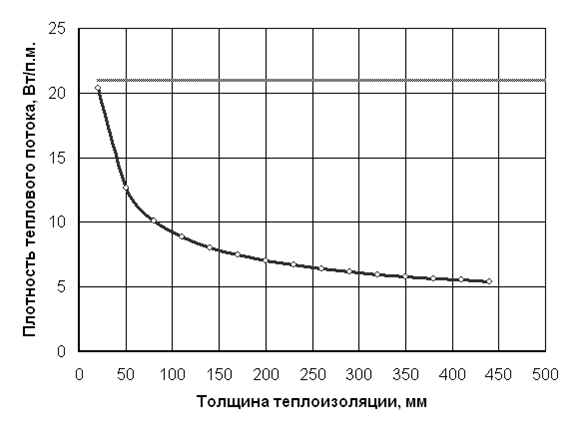

ГРАФИК | |||||
ЗАВИСИМОСТИ ПОТЕРЬ ТЕПЛА ОТ ТОЛЩИНЫ ТЕПЛОИЗОЛЯЦИИ | |||||
| |||||
Исходные данные: | |||||
Диаметр трубопровода Di | 42,00 | мм | |||
Температура носителя, град. С | 90,00 | град. С | |||
Температура окружающего воздуха, град. С | 18,00 | град. С | |||
Материал покрытия (облицовка) | полированный алюминий | ||||
Скорость ветра, V | 0,00 | м/с | |||
Материал утепления ПАРОК | Paroc Pipe Section AluCoat | ||||
Условия работы объекта | внутри помещения > 5000 ч. | ||||
Нормативная плотность теплового потока | 21,00 | Вт/п. м. | |||
