Установка для точных измерений
параметров термоэлектрических модулей
«ВЛАНТ – 30».
1. Назначение
Установка для точных измерений параметров термоэлектрических модулей (ТЭМ) «ВЛАН -30» предназначена для измерения параметров термоэлектрических охладителей (ТЭО) и термоэлектрических генераторов (ТЭГ) в лабораторных и производственных условиях.
2. Состав установки.
2.1 Установка состоит из следующих элементов:
· Электронный блок;
· Держатель ТЭМ;
· Блоки питания;
· Персонального компьютера (ПК) с программным обеспечением (ПО).
2.2 Электронный блок под управлением ПК позволяет производить высокоточные измерения и вычисления параметров ТЭМ следующими методами:
· Измерения и вычисления параметров ТЭО стационарным методом через измерение ΔТmax ( ΔTmax, Imax, Umax, Z, Rm, Sm, Km, rs, σ, s, k );
· Измерения и вычисления параметров ТЭО стационарным методом через измерение Qmax при ΔТ=0 или ΔUs=0 ( Qmax, ΔTmax, Imax, Umax, Z, Rm, Sm, Km, Wh, rs, σ, s, k );
· Измерения и вычисления параметров ТЭО методом Хармана (Z, Rm, ΔTmax, τ ).
· Измерения и вычисления параметров ТЭО динамическим методом (ΔTmax, Imax, Umax, Z, Rm, Sm, Km, σ, s, k ).
· Измерения и вычисления параметров ТЭГ стационарным методом (Uoc, Isc, Es, Ul, Il, Wh, Pl, η, Z, Rm, Sm, Km, σ, s, k );
· Измерения и вычисления параметров ТЭГ динамическим методом (Uoc, Isc, Es, Ul, Il, Wh, Pl, Z, Rm, Sm, Km, σ, s, k ).
Высокая точность и производительность измерения параметров ТЭМ обусловлена применением прецизионных тепломеров, нагревающих и охлаждающих экранов для компенсации тепловых потерь через элементы конструкции держателя ТЭМ, компенсацией погрешностей от перепада температур на керамике при измерениях параметров ТЭО, динамическими измерениями параметров ТЭГ.
Электронный блок содержит элементы для автоматического или ручного управления экранными и эталонными нагревателями, выбора измеряемого параметра.
Результаты измерений и вычислений отображаются на экране электронного блока или на экране ПК.

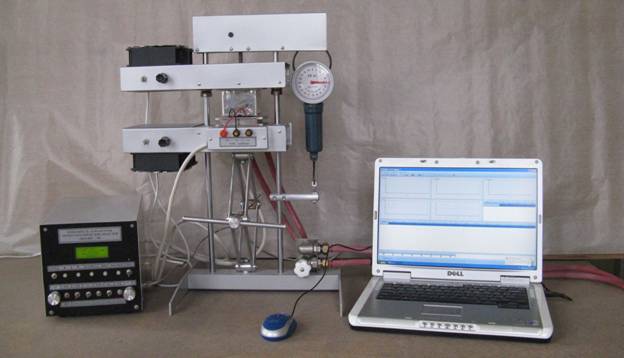

2.3 Держатель ТЭМ содержит электронную нагрузку и электронный коммутатор для динамических измерений параметров ТЭО и ТЭГ, два воздушных радиатора с регулируемым тепловым сопротивлением за счет встроенных вентиляторов, два сменных водяных радиатора с управляющей арматурой для регулировки их теплового сопротивления, механизм создания и контроля механического прижима ТЭМ, сменные модули нагревателей и охладителей для быстрой организации различных исследований ТЭМ.
Удобство работы с держателем обусловлено высоким расположением исследуемого ТЭМ, низким расположением механизма прижима и малым усилием для его управления, простой и быстрой сменой ТЭМ, модулей нагревателей и охладителей при проведении исследований.
2.4 Блоки питания внешние и подключаются к электронному блоку для питания ТЭО, экранных и эталонных нагревателей, нижнего нагревателя или охладителя ТЭО, ТЭГ.
2.5 ПК с ПО управляет выбором режимов измерений и вычислений ТЭМ, сохраняют результаты измерений и вычислений в протоколах или программе Еxel для новых вычислений, позволяют регистрировать временную зависимость измеряемых параметров.
3. Краткие технические характеристики
3.1 Ток через ТЭО ……………………………..……..…….. 0 - 15А,
3.2 Напряжение ТЭО ……………………………………….………0 – 30 В,
3.3 Ток через ТЭГ ………………………………………….………...0 - 20А,
3.4 Напряжение ТЭГ ……………………………………….……….0 – 20 В,
3.5 Напряжение Зеебека ……………………………..…….……….. 0 – 20 В,
3.6 Габариты ТЭМ ……………………………….… от 10х10 до 72х72 мм,
3.7 Ток через экран, эталон ………………………………….…..…0 - 10 А,
3.8 Напряжение на экране, эталоне ………………………..……..0 - 36 В,
3.9 Погрешность измерений тока, напряжения, не более ……………..0,5%,
3.10 Диапазон измерения температур …….……... минус 50 – плюс 500°С,
3.11 Погрешность измерения температур, не более ………..……..…..0,5°С,
3.12 Диапазон измерения постоянной времени ….…………...0,2 – 3600 сек,
3.13 Погрешность измерения постоянной времени …..……………….… 1%,
3.14 Погрешность измеряемых, вычисляемых параметров, не более ….. 5%.
3.15 Минимальное сопротивление электронной нагрузки …….…. 0,003 Ом,
3.16 Усилия прижима ТЭМ ……..……………..………….…….…. 0 – 2000 Н.
3.17 Ход механизма прижима …….…………..………….…….…. 0 – 120 мм,
3.18 Температура нагревателя ТЭГ …….….…………….……...… 50 - 500°С,
3.19 Мощность нагревателя ТЭГ ……….……………………..…10 – 1000 Вт,
3.20 Тепловое сопротивление воздушного радиатора, не менее … 0,3°С/Вт,
3.21 Тепловое сопротивление водяного радиатора, не менее …... 0,02°С/Вт,
3.22 Габариты электронного блока, не более …..…..……... 180х180х300 мм,
3.23 Вес электронного блока, не более …………...….……….…………. 3 кГ,
3.24 Габариты держателя ТЭМ, не более …………………. 350х450х600 мм,
3.25 Вес держателя ТЭМ, не более ……………….…………………….. 8 кГ.
