10.2. Гарантийный срок - 12 месяцев со дня ввода установок в эксплуатацию, но не более 18 месяцев со дня их отгрузки предприятию-потребителю со склада предприятия-изготовителя (поставщика).

10.3. Предприятие-изготовитель обязуется в течение гарантийного срока безвозмездно устранять выявленные дефекты или заменять вышедшие из строя детали (узлы), если необходимость устранения дефектов или замена деталей (узлов) возникла не по вине предприятия-потребителя, а техническое обслуживание установок с момента ввода их в эксплуатацию осуществляется предприятием-изготовителем или другой специализированной организацией.

Замена деталей (узлов) установок из комплекта ЗИП в течение гарантийного срока не является для предприятия-потребителя основанием для рекламации.

10.4. Гарантийный ремонт установок производится предприятием-изготовителем при наличии в акте ввода установок в эксплуатацию подписи представителя предприятия-изготовителя и при соблюдении предприятием-потребителем указаний по монтажу и эксплуатации установок, установленных настоящим руководством.

11. СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

11.1. В случае отказа в работе установок в пределах гарантийного срока предприятию-потребителю следует составить рекламационный акт для предъявления претензий предприятию-изготовителю (поставщику) и проведения гарантийного ремонта. В акте должны быть проставлены заводской номер и дата выпуска установок.

11.2. Запросы, отзывы, предложения и рекламации направляйте по адресу:

194156, г. Санкт-Петербург, пр-т Энгельса, 27, ООО "Эдельвейс",

НЕ нашли? Не то? Что вы ищете?

телефону 933-88-88,фах 363-45-58 или e-mail: *****@***ru

12. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Установка пожаротушения тонкораспыленной водой модульная автоматическая МУПТВ - - Г-ГВ заводской номер _____________ соответствует техническим условиям ТУ 4854-001-77720360-2007 и признана годной для эксплуатации.

Дата выпуска ____________________

Дата заправки вытесняющим газом ___________________________

(указать также наименование и массу газа)

М. П. ОТК _____________________________________

(должность и подпись лица, ответственного за приемку)

13. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИИ

Установка пожаротушения тонкораспыленной водой модульная автоматическая МУПТВ - - Г-ГВ заводской номер _______________ подвергнута на ____________________________________ консервации согласно требованиям,

(наименование предприятия, производившего консервацию)

установленным техническими условиями ТУ 4854-001-77720360-2007.

Дата консервации __________________

Срок консервации __________________

Консервацию произвел ______________ М. П.

(подпись)

Установку после консервации принял ______________

(подпись)

14. СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

Установка пожаротушения тонкораспыленной водой модульная автоматическая МУПТВ - - Г-ГВ заводской номер _______________ упакована ______________________ согласно требованиям, установленным техническими

(наименование предприятия)

условиями ТУ 4854-001-77720360-2007.

Дата упаковывания __________________

Упаковывание произвел ______________ М. П.

(подпись)

Установку после упаковывания принял ______________

(подпись)

15. УЧЕТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Дата

Вид технического обслуживания

Замечания о техническом состоянии

Должность, фамилия и подпись ответственного лица

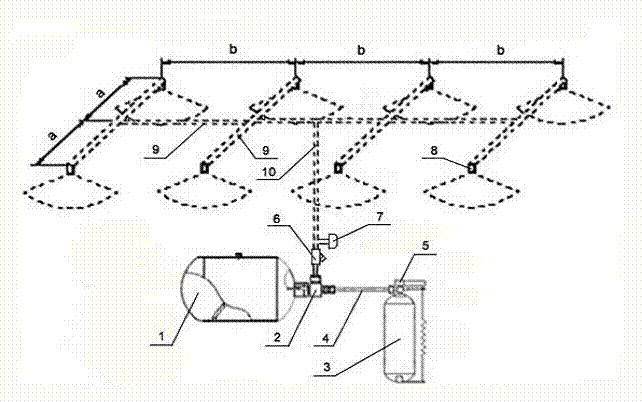

Рис. 2 Схема технологическая структурная

установок МУПТВ–Г–ГВ

1 – Сосуд для ОТВ с предохранительным клапаном

2 – Формирователь потока газо-жидкостной смеси (ГЖС)

с сифонной трубкой

3 – Сосуд с газом-вытеснителем (ГВ)

4 – Рукав высокого давления (РВД)

5 – Запорно-пусковое устройство (ЗПУ)

с устройством инициирования пуска (УИП)

6 – Фильтр сетчатый

7 – Сигнализатор давления огнетушащего вещества (ОТВ)

8 – Оросители (блоки оросителей)

9 – Распределительный трубопровод

10 – Питающий трубопровод

Примечание: “a” и “b” – координаты вертикальных осей оросителей.

Все трубопроводы показаны условно.

Тип, количество, схема размещение оросителей (поз.8), размеры и схема разводки питающего (поз.8) и распределительного (поз.9) трубопроводов определяются проектом установки применительно к защищаемому объекту.

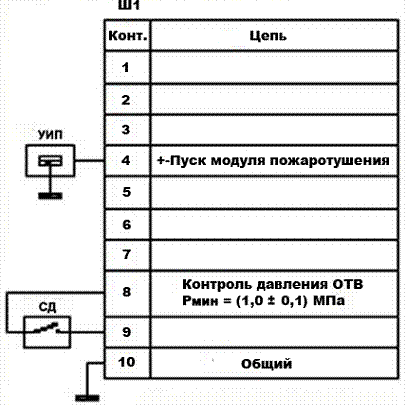

Рис. 3 Схема электрическая соединений

установок МУПТВ–Г–ГВ

УИП – Устройство инициирования пуска

СД – Сигнализатор давления ОТВ

Ш1 – Колодка клеммная
