Ориентируемые КНБК
для Колтюбингового бурения
Разработчик - кафедра НГПО УГНТУ,
изготовитель «НСЛ»
Аннотация
Назначение:
Бурение многозабойных горизонтальных скважин.
КНБК I
КНБК II
Назначение вспомогательного блока:
Блок вспомогательный БВ-95.3-73/76 предназначен для предотвращения возможных выбросов газа, нефти и раствора через гибкую трубу (ГТ), защиты забойных двигателей от зашламовывания, улучшения очистки ствола скважин, предохранения ГТ и компоновки низа бурильной колонны (КНБК) от избыточного давления при аварийной остановке забойного двигателя, разъединения КНБКпри аварийном застревании в стволе.
Блок устанавливается между ориентатором и двигателем. Состоит из аварийного разъединителя, обратного клапана, выравнивающего переводника и переводника к двигателю. У всех узлов муфтовые резьбы 3-73, ниппельные 3-73, ниппельная часть переводника 3-76.
Описание конструкции вспомогательного блока:
Аварийный разъединитель состоит из верхнего и нижнего полукорпусов, в верхнем из которых выполнены муфтовая резьба 3-73, шлицы, разрезанные втулки и буртик, в нижнем выполнена ниппельная резьба 3-73, установлен щелевой фильтр, распорная втулка которого закреплена в полукорпусе посредством латунного срезного штифта диаметром 3,2мм.
Обратный клапан состоит из корпуса, в котором выполнены муфтовая и ниппельная резьбы 3-73, коническое седло, с ним взаимодействуют стальной сердечник и резиновая муфта, размещенные между седлом и решетчатым упором.
Выравнивающий переводник состоит из корпуса с муфтовой и ниппельной резьбами 3-73, в центральном канале которого с помощью резьбовой втулки закреплена гидромониторная насадка с отверстием диаметром 9мм, в боковой стенке размещены резьбовая втулка и насадка диаметром 4мм.
В переводнике к забойному двигателю выполнены ниппельная 3-76 и муфтовая 3-73 резьбы.
Ориентатор
Назначение ориентатора:
Ориентатор ОР 95.01. предназначен для изменения азимутального и зенитного углов горизонтального ствола скважины путем поворота двигателя вокруг оси.
Ориентатор имеет присоединительные резьбы: вверху – муфтовая З-73; внизу – ниппельная З-73 по ГОСТ 5286-75.

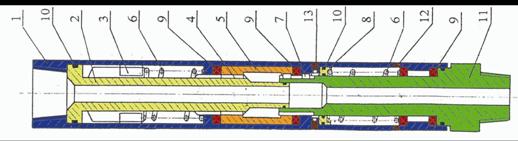

Описание конструкции ориентатора:
Ориентатор состоит из нескольких цилиндрических корпусов 1, свинченных по резьбе, внутри которых расположен механизм, преобразующий поступательное движение поршня 2 во вращательное движение шпинделя 11.
Под давлением рабочей среды поршень 2 перемещается низ. На штоке поршня имеются шлицы прямоугольного сечения 3, взаимодействующие с аналогичными шлицами на корпусе 1, и препятствующие повороту поршня 2 в цилиндре. Ниже на штоке поршня имеются винтовые шлицы 4, взаимодействующие с подвижным храповиком 5. При ходе поршня 2 вниз, храповик 5 вращается вокруг оси и своими подпружиненными собачками приводит во вращение шпиндель 11 ориентатора.
При снижении давления рабочей среды, поршень 2 возвращается в исходное положение под действием пружины 6. Собачки подвижного храповика 5 проскакивают по зубьям шпинделя 11, в корпусе установлен неподвижный храповик 7, аналогичный по конструкции подвижному.
Внутренние полости ориентатора заполнены маслом. Для разделения вытесняемого поршнем 2 масла от рабочей среды, внизу ориентатора расположен подпружиненный поршень – разделитель 8.
В верхней части корпуса ориентатора имеется присоединительная муфтовая резьба З-73, внизу на шпинделе – ниппельная резьба З-73 по ГОСТ 5286-75.
Технические характеристики:
Диаметр, мм | 95 |
Длина, мм | 1570 |
Масса, кг | 75 |
Крутящий момент, Нм | 1000 |
Угол поворота за 1 рабочий ход, град | 20 |
Рабочая среда | буровой раствор |
Рабочий перепад давления, МПа | 4.5 |
Допустимая рабочая температура, 0С | 100 |
Допустимая осевая нагрузка, Н | 30000 |

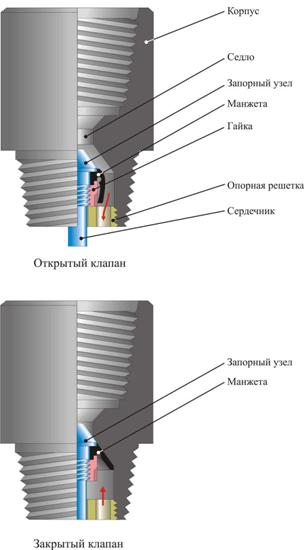

Обратный клапан
Гидронагружатель
Назначение гидронагружателя:
Нагружатель предназначен для создания более оптимальной осевой нагрузки на долото в составе КНБК колтюбингового комплекса при бурении боковых горизонтальных стволов скважин.
Нагружатель может быть использован для бурении скважин при температуре бурового раствора на забое не более 2700 С во всех климатических районах.
Технические характеристики:
Тип нагружателя | гидравлический |
Рабочий перепад давления (с затрубьем), МПа | 5,7 |
Пробное давление, МПа, не менее | 20 |
Рабочая среда | буровой раствор |
Другие размеры и параметры нагружателя: | |
- длина (без учета выдвижения штока), мм | 2140 |
- наружный диаметр корпуса, мм | 95 |
- наружный диаметр силовых поршней, мм | 80 |
- наружный диаметр полых цилиндрических штоков, мм | 34 |
- диаметр центрального промывочного канала в штоках, мм | 20 |
- количество камер высокого давления (силовых поршней), шт. | 3 |
- параметры шлицевого соединения | 16х62х72х6 |
- вид шлицевого соединения | прямобочное |
- рабочая длина хода шлицевого штока, мм | 750 |
- осевое усилие, развиваемое нагружателем, КН | 40 |
Присоединительные резьбы к другим узлам КНБК по ГОСТ 5286-75: | |
- муфтовая вверху | З-73 |
- ниппельная внизу шлицевого штока | З-73 |
- присоединительные резьбы между корпусами, переводником | М85х3 |
Масса, кг | 75 |
Описание конструкции гидронагружателя:
Гидронагружатель состоит из соединенных друг с другом посредством резьбы М85х2 верхнего и нижнего полых цилиндрических корпусов и переводника, в полостях которых размещены соответственно верхний и нижний поршни, связанные штоками в единое целое. Нижний шток выполнен шлицевым, на нижнем конце которого выполнена ниппельная замковая резьба З-73, а в центральном отверстии размещена гайка со сменной твердосплавной гидромониторной насадкой. В верхнем корпусе выполнены дренажные отверстия, соединяющие подпоршневую полость с закорпусным (затрубным) пространством. В верхнем штоке образован напорный канал, соединяющий центральный канал штока с надпоршневой полостью нижнего корпусов. На поршнях и центральном отверстии ниппельной части нижнего корпуса, в гидромониторной насадке установлены уплотнительные резиновые кольца.
Патентный статус:
А. С. СССР № 000, А. С. СССР № 000, А. С. СССР № 000, А. С. СССР № 000, А. С. СССР № 000, А. С. СССР № 000, А. С. СССР № 000, А. С. СССР № 000, А. С. СССР № 000, А. С. СССР № 000, А. С. СССР № 000, А. С. СССР № 000, 1413233, А. С. СССР № 000, А. С. СССР № 000, патент РФ № 000, патент РФ № 000, патент РФ № 000, патент РФ № 000, патент РФ № 000, патент РФ № 000.

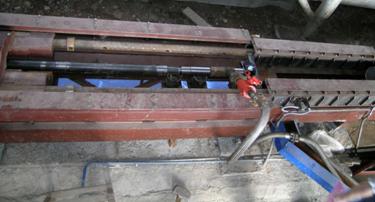

Цеховые испытания гидронагружателя
Профиль скважины № 000Г
Результаты промышленных испытаний:

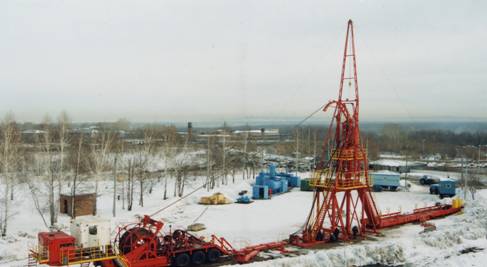

Колтюбинговые компоновки прошли стендовые испытания в ПФ ВНИИБТ и Уфимском УБР, промысловые испытания в Нефтекамском УБР на технической воде при бурении традиционной бурильной колонной, а также испытания проводились при бурении скв. №№ 000Г, 5224Г на аэрированной азотом технической воде Асяновской площади (НГДУ “Чекмагушнефть” АНК “Башнефть”).
