ДЕТСКИЙ СПОРТИВНЫЙ КОМПЛЕКС
«БОГАТЫРЬ»
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Настоящее руководство служит для ознакомления с правилами сборки, безопасной эксплуатации, транспортировки и хранения. Видео по сборке можно посмотреть на YouTube.
1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Детский спортивный комплекс БОГАТЫРЬ (Комплекс) предназначен для занятий физическими упражнениями, развивающими силу и координацию движений Вашего ребенка в домашних условиях.
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Комплекс представляет собой сборно-разборную каркасную конструкцию и устанавливается в помещении. Основные технические характеристики приведены в таблице 1.
Таблица 1
Нормируемые параметры | |
Минимальный допустимый возраст ребенка, лет | 1 |
Максимальная допустимая нагрузка, кг. | 100 |
Занимаемая площадь в собранном виде, см. (по полу) | 120 х 175 |
Высота в собранном виде, см. | 170 |
Вес нетто, не более, кг. | |
Срок службы, лет (не менее). | 5 |

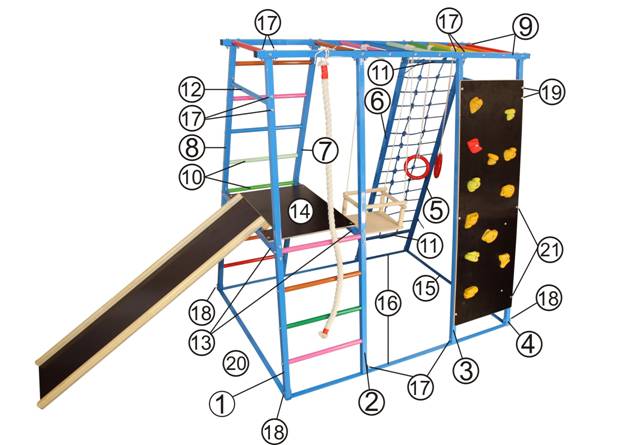

3. КОМПЛЕКТНОСТЬ | Таблица 2 | |
№ | Наименование | Кол. |
1 | Стойка короткой лесенки угловая | 1 |
2 | Стойка короткой лесенки | 1 |
3 | Стойка скалолаза | 1 |
4 | Стойка скалолаза | 1 |
5 | Стойка гладиаторской сетки угловая | 1 |
6 | Стойка гладиаторской сетки | 1 |
7 | Стойка лесенки | 1 |
8 | Стойка лесенки угловая | 1 |
9 | Рукоход | 2 |
10 | Перекладины (49 см) | 21 |
11 | Перекладины с отверстиями | 2 |
12 | Стяжки верхние | 2 |
13 | Опора площадки | 2 |
14 | Площадка – фанера | 1 |
15 | Страховочная полоса с 2-мя креплениями | 2 |
16 | Страховочная полоса с 3-мя креплениями | 2 |
17 | Болт М8х40 + гайка колпачковая | 34 |
18 | Болт М8х45 | 4 |
19 | Винт М8х50 | 2 |
20 | Винт М8х(20-40) для перекладин со втулками | 42 |
или Опора +цанга+гайка | ||
21 | Болт мебельный М6х35 + Гайка эриксона м6 | 9 |
22 | Ключ г образный S4 | 1 |
23 | Сетка гладиаторская | |
Скалодром | ||
24 | Площадка-скалодром | 1 |
25 | Камни-зацепы | 12 |
26 | Винты под шестигранник | 12 |
27 | Ключ г образный S8 | 1 |
Дополнительное оборудование | ||
28 | Горка | 1 |
29 | Болт М8х50 + гайка + колпачковая гайка | 2 |
30 | Крючки 2 шт. + 6 саморезов | 1 |
31 | Кольца гмнастические | 1 |
32 | Канат 1,5 м с мягким креплением | 1 |
33 | Качели детские | 1 |
Примечание: В связи с постоянной работой над совершенствованием выпускаемой продукции возможны изменения, не отраженные в настоящем руководстве. Внесенные изменения не ухудшают потребительских свойств продукции. |
4. ПОДГОТОВКА К ЭКСПЛУАТАЦИИ И СБОРКА
4.1. Освободить комплектующие детали от упаковки. Убедиться, что комплектность поставки совпадает с паспортными данными.
4.2. Разложить комплектующие детали на свободном участке пола.
4.3. Крепление перекладин.
Перекладины поставляются в двух вариантах:
- с вставленными резьбовыми втулками,
- с цанговым креплением отдельно от перекладин в пакете.
Во втором варианте, в первую очередь, во все большие отверстия закрепить цанги, как указано ниже. Далее в инструкции ссылки на это действие не будет.
Вставить винты в отверстия для перекладин снаружи стойки. Изнутри на винт накрутите опору, цангу и гайку в соответствии с рисунком. Закрутите от руки. НЕ ЗАТЯГИВАЙТЕ до упора. Вставить перекладину в отверстия так, чтобы перекладина полностью оделись на крепеж для перекладин. Затяните с усилием винт так, чтобы цанги разжали опоры и перекладина не прокручивалась. Окончательную подтяжку можно сделать и после полной сборки.
4.4 Сборка рукохода.
В боковины рукохода (9) вставить перекладины (10) и закрепить винтами (20).
4.5. Сборка лесенок.
В стойки (8) и (7) вставить перекладины (10) и закрепить винтами (20). Аналогично соберите (1) и (2).
4.6. Сборка стоек гладиаторской сетки.
В стойки (5) и (6) вставить перекладины (11) и закрепить винтами (20).
4.7. Сборка каркаса.
К собранным лесенкам (п.4.5.) прикрутить рукоход (п.4.4.) и стойку гладиаторскую (п.4.6.) крепежом (17). С другой стороны прикрутите лесенку (1+2) и стойки (3) и (4). Между стойками (1) и (8) установите стяжку (12). По нижнему срезу стоек расположить полосы (16) и (15). Наклон ушек крепления должен совпадать с направлением стоек. Ушки у крепления (15) расположить снаружи комплекса. Зафиксировать полосы по углам креплением (18), а внутренние креплением (17).
4.8. Сборка площадки.
Между стойками (1) и (8), (2) и (7) вставить опору (13) и закрепить болтами (17). Сверху установить площадку (14) выступом наружу и закрепить креплением (21). Мебельный болт сверху, а гайка эриксона снизу.
4.9. Сборка скалодрома.
Прикрутить площадку скалодрома к стойкам (3) и (4) совместив отверстия под крепление (19) и (21).
Винты для камней разной длины для разных камней. Разложить камни. Распределить винты по камням так, чтобы с обратной стороны винт выступал не
менее 6мм. и не более 15 мм. Прикрутите камни шестигранным ключом к фанере. Удобный хват должен направлен вверх. Закрутите с усилием так, чтобы исключить проворачивание. Если вы уверены, что не будете переставлять камни, то можно капнуть на обратную сторону камня каплю жидкого герметика или клея.
Если после сборки с обратной стороны сильно выступает винт, то накрутите на него для защиты гайку или колпачковую гайку.
4.10. Сборка гладиаторской сетки.
Внимание! Шнур гладиаторской сетки вязать после полной сборки. Сделать узел, оставив конец не менее 5 см. Протянуть шнур в горизонтальных направлениях. Затем протянуть шнур, вертикально фиксируя узлами в местах пересечения шнуров. На конце сделать узел и обрезать лишний шнур. Конец оплавить огнем.
4.11. Навеска.
Привязать надежно навеску. И перед каждым занятием проверять надежность крепления всех узлов, навески и устойчивость КОМПЛЕКСА.
5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ. ВНИМАНИЕ!
5.1. НЕ ДОПУСКАЕТСЯ:
Оставлять детей без присмотра взрослых устанавливать КОМПЛЕКС в помещениях с непрочным полом и потолком.
5.2. ОБЯЗАТЕЛЬНО проверять перед каждым занятием надежность крепления всех узлов, навески и устойчивость КОМПЛЕКСА.
5.3. Нагрузка на КОМПЛЕКС не должна превышать 100 кг.
5.4. Не допускается самостоятельное изготовление и замена составных частей комплекса взамен полученных в комплекте от завода - изготовителя (кроме изделий, выполненных по государственным стандартам).
5.5. Для предотвращения ушибов и травм, во время занятий обязательно использовать мягкий мат, расположенный на полу под снарядами.
6. ПЕРЕВОЗКА И ХРАНЕНИЕ
6.1. Транспортировка производится в упаковке производителя, любым видом транспорта при соблюдении его сохранности.
6.2. Условия хранения соответствует 2(С) по ГОСТ 15150-69. До установки в рабочее положение хранить в упаковке завода-изготовителя в закрытых сухих помещениях с естественной вентиляцией воздуха.
Федеральным агентством по техническому регулированию и метрологии) в порядке информации сообщает, что на основании ТЕХНИЧЕСКОГО РЕГЛАМЕНТА ТАМОЖЕННОГО СОЮЗА ТР ТС 017/2011 О безопасности продукции легкой промышленности (УТВЕРЖДЕН Решением Комиссии Таможенного союза от 09 октября 2011г. № 000), ТЕХНИЧЕСКОГО РЕГЛАМЕНТА ТАМОЖЕННОГО СОЮЗА ТР ТС 007/2011. О безопасности продукции, предназначенной для детей и подростков (ТР ТС 007/2011) (УТВЕРЖДЕН Решением Комиссии Таможенного союза от 23 сентября 2011г. № 000) не подлежит обязательному подтверждению соответствия данная продукция.
Дата изготовления «____»____________. 2015 г.
