Приложение 1
Ящик силовой ЯБЗ - 250 - X-УЗ
1. Предназначен для нечастых включений и отключений силовых электрических цепей напряжением 380 В переменного тока частотой 50 Гц и для защиты от токов перегрузки и токов короткого замыкания.
2. Технические характеристики:
- номинальный ток ящика - 250 А;
- номинальный ток предохраниА;
- номинальный ток плавкой вставки -250 А;
- номинальное напряжение - 380/220 В переменного тока частотой 50 Гц;
- номинальный режим работы - продолжительный;
- климатическое исполнение - УЗ по ГОСТ 15150 - 69;
- степень защиты - IP 54 по ГОСТ 14254-96 ;

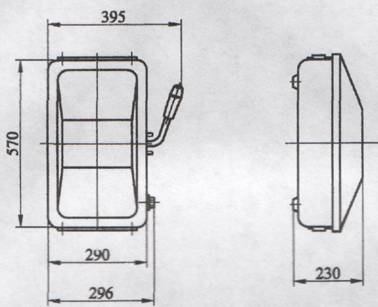

3. Габаритные и установочные размеры приведены на рисунке.
4. Буква "X" обозначает тип предохранителя:
-1 - по ГОСТ 17242 - 86 (например, ПН2 - 250);
- 2 - по ГОСТ Р 50339 - 92 (например, ППН-35, габарит 1).
Ящик силовой ЯБ1-100-Х-УЗ
1. Предназначен для нечастых включений и отключений силовых электрических цепей напряжением 380 В переменного тока частотой 50 Гц и для зашиты от токов перегрузки и токов короткого замыкания.
2. Технические характеристики:
- номинальный ток ящика - 100 А ;
- номинальный ток предохраниА;
- номинальный ток плавкой вставки - 100 А ;
- номинальное напряжение - 380/220 В переменного тока частотой 50 Гц;
- номинальный режим работы - продолжительный;
- климатическое исполнение - УЗ по ГОСТ 15150 - 69 ;
- степень защиты - IP 54 по ГОСТ 14254-96 ;

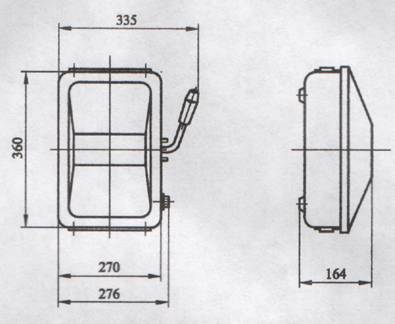

3. Габаритные и установочные размеры приведены на рисунке.
4. Буква "X" обозначает тип предохранителя:
1 - по ГОСТ 17242 - 86 (например, ПН2-100);
2 - по ГОСТ Р 50339 - 92 (например, ППН-33, габарит 0).
Ящик силовой ЯБ4-400-Х-УЗ
1. Предназначен для нечастых включений и отключений силовых электрических цепей напряжением 380 В переменного тока частотой 50 Гц и для защиты от токов перегрузки и токов короткого замыкания.
2. 2. Технические характеристики:
- номинальный ток ящика - 400 А ;
- номинальный ток предохраниА;
- номинальный ток плавкой вставки - 400 А ;
- номинальное напряжение - 380/220 В переменного тока частотой 50 Гц;
- номинальный режим работы - продолжительный;
- климатическое исполнение - УЗ по ГОСТ 15150 - 69 ;
- степень защиты - IP 54 по ГОСТ 14254-96 ;

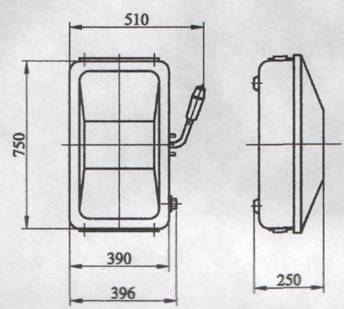

3. Габаритные и установочные размеры приведены на рисунке.
4. Буква "X" обозначает тип предохранителя:
-1 - по ГОСТ 17242 - 86 (например, ПН2-400);
- 2 - по ГОСТ Р 50339 - 92 (например, ППН-37, габарит 2).
