Комплексное задание II уровня

Министерство образования и науки Челябинской области

Государственное бюджетное профессиональноt образовательное учреждение

«Южно-Уральский государственный технический колледж»

Комплексное задание II уровня

Областной олимпиады профессионального мастерства студентов, обучающихся по программам среднего профессионального образования в образовательных организациях Челябинской области

по УГС 09.00.00 Информатика и вычислительная техника

для специальности

09.02.01 Компьютерные системы и комплексы

2017

Задания II уровня оцениваются максимально в 70 баллов.

Задания направлены на демонстрацию умений и практического опыта профессиональной деятельности, характерных для специальности 09.02.01 Компьютерные системы и комплексы.

Практическое задание 1 – программное моделирование микропроцессорной системы выполняется с использованием пакетов программ проектирования электронных схем и интегрированных сред разработки (IDE)  приложений.

Практическое задание 2 – работа с ОС Microsoft Windows Server выполняется на развернутой виртуальной машине.

Структура заданий и их выполнение соответствует формату соревнований WSR.

При составлении заданий учитывается специфика выполнения работ по заданным параметрам с контролем соответствия результата существующим требованиям. Структура заданий и их выполнение соответствует формату соревнований WSR.

Таблица – Соответствие заданий  II уровня требованиям ФГОС и профессионального стандарта

Задание	ФГОС СПО 09.02.01 Компьютерные системы и комплексы	Актуализация с учетом профессионального стандарта
II уровень Задание 1 Продолжительность 4 часа
Выполнить программное моделирование микропроцессорной системы	МДК.01.02. Проектирование цифровых устройств
II уровень Задание 2 Продолжительность 4 часа
Выполнить настройку операционной системы Microsoft Windows согласно табличным данным (выполняется в формате соревнований WSR)	МДК.03.01 Техническое обслуживание и ремонт компьютерных систем и комплексов	06.027 Специалист по администрированию сетевых устройств информационно-коммуникационных систем

Министерство образования и науки Челябинской области

Государственное бюджетное профессиональноt образовательное учреждение

«Южно-Уральский государственный технический колледж»

Задание 1

комплексного задания II уровня

Областной олимпиады профессионального мастерства студентов, обучающихся по программам среднего профессионального образования в образовательных организациях Челябинской области

по УГС 09.00.00 Информатика и вычислительная техника

для специальности
09.02.01 Компьютерные системы и комплексы

2017

Задание II-1. Программное моделирование микропроцессорной системы

Разработать схему микропроцессорного устройства в эмуляторе и написать программу для него. Устройство должно считывать информацию характеристики окружающей среды: температуру воздуха, влажность, атмосферное давление с помощью датчиков.

Микроконтроллер должен принимать сигналы с датчиков и представлять их в числовой форме на алфавитно-цифровом дисплее в стандартных единицах измерения: температура в градусах по Цельсию, влажность в процентах, давление в миллиметрах ртутного столба.

Микроконтроллер калибруется от внешнего кварцевого резонатора частотой 8 МГц.

Предусмотреть вывод на дисплее уровня заряда батареи.

Можно использовать как цифровые, так и аналоговые датчики.

Примерная схема приведена после таблицы «Критерии оценок»

Время, отведенное на выполнение данного задания – 240 мин.

Максимальное количество баллов за выполнение данного задания – 35.

КРИТЕРИИ ОЦЕНОК

	Критерии	Баллы
А1	Критерии оценивания исполнения схемы	14
А101	Схема содержит все три датчика. Датчики правильно подключены к микроконтроллеру и цепи питания.	5
А102	На схеме присутствуют токоограничивающие и стабилизирующие элементы.	3
А103	Кварцевый резонатор присутствует на схеме, в настройках свойств микроконтроллера установлены фьюзы на использование внешнего кварца.	3
А104	Читабельность схемы (отсутствуют всякие перекосы, частые пересечения линий проводников и т. д.)	3
А2	Критерии оценивания программного кода прошивки	11
А201	Умение оформить текст программного кода, повысив его читабельность	2
А202	В основной программе правильно выполнены настройки периферийных регистров	4
А203	Организован основной цикл и все необходимые подпрограммы и обработчики прерываний	5
А3	Критерии оценивания работы схемы в режиме симуляции	10
А301	Возможность менять/симулировать параметры, измеряемые датчиками	2
А302	Дисплей отображает информацию о температуре	2
А303	Дисплей отображает информацию о влажности	2
А304	Дисплей отображает информацию о давлении	2
А305	Дисплей отображает информацию о заряде батареи	2
	Итого максимально	35

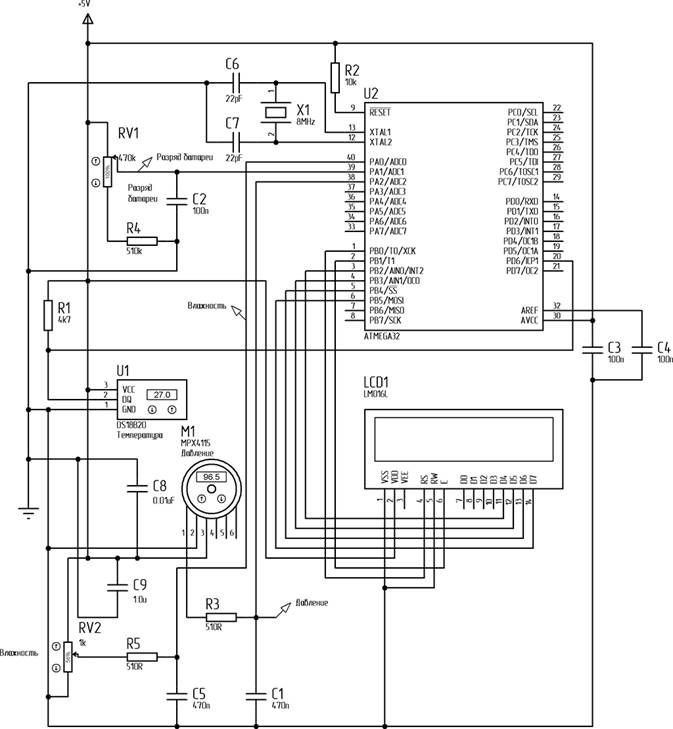

ПРИМЕРНАЯ СХЕМА

Министерство образования и науки Челябинской области

Государственное бюджетное профессиональноt образовательное учреждение

«Южно-Уральский государственный технический колледж»

Задание 2

комплексного задания II уровня

Областной олимпиады профессионального мастерства студентов, обучающихся по программам среднего профессионального образования в образовательных организациях Челябинской области

по УГС 09.00.00 Информатика и вычислительная техника

для специальности
09.02.01 Компьютерные системы и комплексы

2017

Задание II-2. Работа с ОС Microsoft Windows Server

Базовая настройка

1.  Проверьте и по необходимости настройте базовые параметры на всех виртуальных машинах согласно таблице 1. При первом доступе к операционным системам либо следуйте указаниям мастера, либо, при необходимости, используйте следующие реквизиты: Administrator/qwerty для серверных систем; User/password для клиентских систем. Используемые логины и пароли сейчас и в дальнейшем документируйте. Обеспечьте наличие соответствующего документа на рабочем месте.

2.  Настройте разрешения файловой системы

a.  Настройте на CLI1 общую папку Distr. Обеспечьте полный доступ к ней и к ее содержимому для доменных администраторов; члены группы IT должны иметь возможность добавлять, изменять и удалять содержимое папки, но не должны иметь возможность удалить саму папку Distr; члены группы Sales должны иметь возможность просматривать содержимое папки и открывать файлы, но им должно быть запрещено удалять что-либо из содержимого папки. Все настройки должны быть выполнены с учетом правила предоставления наименьших необходимых привилегий.

3.  Настройте отказоустойчивость дисковой подсистемы

a.  В домене chel. ru на сервере CL1 настройте программное зеркалирование системного диска. Используйте для этого один из имеющихся в составе сервера дополнительных дисков. Вносить изменения в настройки виртуальной машины при этом запрещается! Будьте внимательны, переразметить системный раздел после зеркалирования не удастся, поэтому можете использовать второй из имеющихся дополнительных на сервере дисков для создания резервных копий.

Настройка сетевых служб

1.  В домене chel. ru настройте динамическую раздачу IP адресов для клиентов.

Переведите клиентские компьютеры в режим автоматического получения сетевых настроек. Убедитесь в правильности полученных настроек. Установите адрес исключения из диапазона выдаваемых адресов согласно таблице 2.

2.  На сервере DC1 в офисе chel. ru установите роль Службы политики сети и доступа.

Настройка служб каталогов

1.  На сервере DC1 установите роль контроллера домена chel. ru. В процессе установки так же установите роль DNS-сервера и настройте соответствующие зоны.

2.  Создайте пользователей, группы и организационные подразделения в доменах согласно таблице3. Учтите, что создавать каждого пользователя вручную накладно, используйте соответствующий скрипт. Все созданные учетные записи пользователей должны быть включены и иметь пароль PSWD.

3.  Введите компьютеры CLI1 в домен chel. ru

4.  В домене chel. ru настройте групповые политики, обеспечивающие выполнение следующих условий:

a.  пользователи группы IT должны быть членами локальных групп администраторов на всех компьютерах данного домена;

b.  для всех пользователей домена при открытии браузера IE должна открываться стартовая страница терминального сервера;

5.  В домене chel. ru настройте групповые политики, обеспечивающие выполнение следующих условий:

a.  удаленный рабочий стол включен на всех компьютерах домена и доступен для администраторов домена;

b.  для всех пользователей домена включено перенаправление папок Desktop и My Documents на файловый сервер CLI1 в специально созданные для этого папки;

c.  сетевые папки Man_share и Work_share с файлового сервера CLI1 подключены как сетевые диски (Z:\) для пользователей групп Managers и Workers соответственно;

6.  В домене chel. ru для членов группы Managers настройте перемещаемые профили. Для хранения профилей создайте папку D:\Profiles на сервере CLI1.

7.  Проследите за тем, чтобы пользователь имел полный доступ к файлам своего профиля на сервере и не имел никакого доступа к файлам профилей других пользователей.

Настройка общих служб

1.  На сервере CLI1 установите и настройте роль терминального сервера.

2.  Разверните терминальный сервер с лицензированием по компьютерам (используйте временную лицензию).

3.  Сконфигурируйте web-доступ RemoteApp к службам терминалов сервера.

4.  Опубликуйте программу Wordpad на web-портале RemoteApp для членов группы IT.

5.  Опубликуйте программу Notepad на web-портале RemoteApp для членов группы Sales.

Настройка служб управления файловыми хранилищами

1.  Создайте папку C:\Share на сервере CLI1 внутри папки создайте папки Man_share и Work_share.

2.  Запретите хранение аудио - и видео-файлов на серверах CLI1

3.  Установите на серверах CLI1файловые квоты согласно таблице 4.

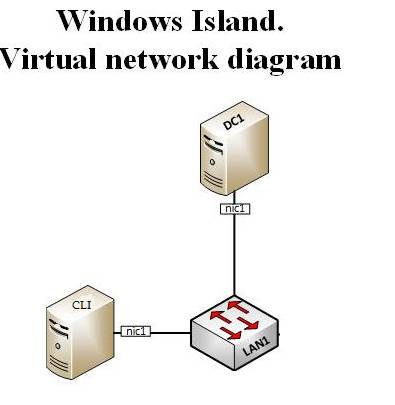

Таблица 1 – Базовая настройка

№ п/п	Имя компьютера	Основной DNS-суффикс	IP-адрес	Имя локального администратора/пароль
1	DC1	chel. ru	10.10.10.10/24	admin/P@ssw0rd
3	CLI1	chel. ru	10.10.10.62/24

Таблица 2 – Диапазоны адресов

.

№ п/п	Офис	Начальный адрес	Конечный адрес	Исключения
1	chel. ru	10.10.10.100/24	10.10.10.180/24	10.10.10.150

Таблица 3 – Доменная иерархия

№ п/п	Домен	Подразделение	Группа	Члены группы
1	chel. ru	Employees	Sales	User1, …, User20
2	chel. ru	Employees	IT	User30, …, User40

Таблица 4 – Файловые квоты.

№ п/п	Путь	Тип квоты/ размер	Уведомление	Отчет пользователю
1	C:\Share\Man_share	Жесткая/ 300Mb	по e-mail при 85% и 100%	о дублирующих файлах
2	C:\Share\Work_share	С расширением/ 200Mb+ 50Mb	по e-mail при 100%	о больших файлах

КРИТЕРИИ ОЦЕНОК

	Критерии	Баллы
А1	Базовая настройка	3,5
А101	Локальные пользователи	1
А102	RAID	1,5
А103	IP-адресация	1
А2	Настройка сетевых служб	4
А201	DHCP	4
А3	Настройка служб каталогов	18,5
А301	DC1	3
А302	DC2	3
А303	Пользователи AD	2
А304	Доверительные отношения	3
А305	Ввод компьютеров в домен	1
А306	Групповые политики	3
А307	Права доступа	1,5
А308	Page IE	1
А309	Перемещаемые профили	1
А4	Настройка общих служб	4
А401	RemoteApp	1
А402	Терминальный сервер	2
А403	Публикация приложений	1
А5	Настройка служб управления файловыми хранилищами	5
А501	FS1/FS2	2
А502	Share/папки	1
А503	DFS	1
А504	Квоты	1
	Итого максимально	35
