КОНСТРУКЦИЯ УСТРОЙСТВА ДЛЯ МЕХАНИЗИРОВАННОГО СПОСОБА
ПОЛУЧЕНИЯ КОПУЛЯЦИОННЫХ СРЕЗОВ ПРИ ПРИВИВКЕ РАСТЕНИЙ
Рассматривается необходимость интенсификации производства посадочного материала для создания садов интенсивного типа. Приводятся конструктивные особенности устройства для прививки растений, позволяющие повысить срастаемость привоев с подвоями, улучшить условия и производительность труда.
сады интенсивного типа, малогабаритные плодовые деревья, конструкция устройства для прививки растений
Производство плодов и ягод в Российской Федерации в последние годы в среднем составило немногим более 2,5 млн. т, а средняя урожайность около 3,6 т/га [1]. Общая площадь плодово-ягодных насаждений насчитывает 911 тыс. га, в том числе в плодоносящем возрасте – 760 тыс га. Потенциальная же продуктивность плодовых садов, как показывает опыт многих хозяйств России, достаточно высок и может относительно легко достигать 20-25 и более тонн с гектара.
Следовательно, дальнейшее развитие плодоводства в первую очередь сопряжено с интенсификацией отрасли в целом, в том числе совершенствованием технологии производства посадочного материала.
Как известно, из многих типов интенсивных садов насаждения с малогабаритными деревьями обеспечивают высокую урожайность плодов с высоким качеством, более удобны для ухода за садом, позволяют максимально использовать механизацию основных сельскохозяйственных работ.
При этом высокая продуктивность садов достигается не за счет увеличения урожая каждого отдельного дерева, а за счет увеличения числа их на единице площади даже при относительно невысокой урожайности дерева. Если в обычных садах высаживается 156-200 деревьев, то в интенсивных садах с использованием малогабаритных, карликовых и полукарликовых деревьев число их на гектаре площади сада может достигать от 1000 до 2000 и более штук. Следовательно, дальнейшее расширение площади интенсивных садов связано с резким увеличением производства саженцев.
Основным способом получения малогабаритных, низкорослых плодовых деревьев является использование слаборослых вегетативно размножаемых подвоев с прививкой на них: среднерослых районированных сортов, в том числе сортов типа СПУР, использования слаборослой интерколярной вставки между подвоем и привоем [2, 3].
Таким образом, основной наиболее трудоемкой операцией при выращивании саженцев является окулировка подвоев растущей почкой (весенняя окулировка) или спящей почкой (летняя окулировка), а также привка подвоев черенком в ранневесенний срок или методом зимней прививки.
Последняя имеет ряд преимуществ, так как выполняется в стационарных условиях в зимние месяцы, когда в плодопитомниках резко снижается объем сельскохозяйственных работ и высвобождается рабочая сила, а также сокращается продолжительность выращивания саженцев практически на один год.
Наиболее трудоемким для выполнения процессом и важным для срастания прививочных компонентов является производство копуляционных срезов на подвое и привое, которые должны быть идеально гладкими, чтобы обеспечить максимально полное совмещение камбиальных слоев.
Огромное значение для приживаемости прививок имеет и быстрота выполняемой операции.
Традиционно прививки выполняют вручную прививочными ножами, что естественно не может обеспечить те требования ни к качеству копуляционного среза, ни к быстроте его выполнения, чтобы в производственных условиях получить высокую приживаемость прививок при одновременном резком увеличении производительности труда.
Для механизации производства копуляционных срезов на прививаемых компонентах при выращивании саженцев нами предложена конструкция «Устройство для прививки растений», позволяющее выполнить копуляционные срезы на подвое и привое в стационарных условиях (зимняя прививка) [4].
|

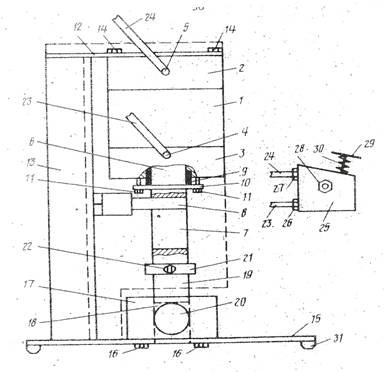

«Устройство для прививки растений» (рис.1, фиг.1) содержит механизм привода, которым является цилиндр 1, имеющий фланцы 2 и 3, служащие одновременно для подвода сжатого воздуха через штуцеры 4 и 5 внутрь цилиндра 1, в котором имеется поршень двустороннeгo действия, выполненный заодно со штоком 6. Шток 6 имеет продольное отверстие 7, в которое входит палец 8, обеспечивающий перемещение штока 6 в строго вертикальной плоскости. В вырезе нижнего фланца 3 установлено уплотнение 9, закрепленное во фланце 3 крышкой 10 и болтами 11.
Механизм привода крепится к верхней консоли 12, стойкам 13 (вторая стойка не показана) болтами 14. К одной из стоек шень двусторонHр 1, им крепится палец 8. Стойки 13 прикреплены к основанию 15, на котором крепится болтами 16 съемная матрица 17 с вертикальным пазом 18, соответствующим профилю ножа 19 и горизонтальным сквозным отверстиям 20. Фигурный нож крепится с помощью обоймы 21 к штоку 6 винтом 22. Шланги 23 и 24 крепятся к фланцу 2 и 3 посредством штуцеров 4 и 5 и к штуцерам 26 и 27 воздухораспределительного устройства 25. Штуцер 28 предназначен для крепления шланга от компрессорного устройства (не показан) на педаль 29 привода механизма распределения воздуха с возвратной пружиной 30. Воздухораспределительное устройство 25 крепится к полу съемными креплениями. Подушки 31 предохраняют поверхность рабочего стола, уменьшают шум и вибрацию при работе.
Устройство работает следующим образом.
Воздух поступает из компрессора в воздухораспределительное устройство 25, откуда через шланги 23 и 24 попеременно поступает в верхнюю и нижнюю полость цилиндра 1, и поршень, выполненный заодно со штоком 6, на котором закреплен нож 19, совершает возвратно-поступательное движение. Черенок растения вкладывается в горизонтальное отверстие 20, выполненное в матрице 17, в которой выполнен вертикальный, сообщающийся с горизонтальным сквозным отверстием, паз 18 для ножа 19, которым осуществляется нарезка паза и шипа на черенках подвоя и привоя.
Применение пневматического привода позволяет упростить конструкцию прививочного устройства и улучшить условия труда рабочих.
Примененный в устройстве нож нашей конструкции [5] имеет стальное лезвие, толщиной 0,3…0,4 мм, выполненное в виде скобы с крыльями, которые расположены под углом друг к другу, и в месте их сопряжения имеется эллипсовидный выступ, причем основания крыльев имеют заточенные скосы, образующие обратный угол с вертикальной осью ножа (рис. 2, фиг. 2).
Такая конструкция ножа позволяет самоцентрировать черенок в матрице в процессе производства среза, при этом площадь среза в сечении его камбиального слоя увеличивается (рис.2, фиг. 3), а срезание волокон древесины происходит по всему сечению черенка не под прямым углом, что исключает его деформацию. За счет эллипсовидного выступа 4 и угла β между крыльями ножа 2 (рис.2, фиг. 4). При соединении привоя с подвоем или подвоя с интерколярной вставкой и последней с привоем, обеспечивается высокая плотность соединения компонентов, большая механическая прочность, препятствующая механическим повреждениям прививок, увеличивается площадь соприкосновения камбиальных слоев привоя и подвоя, что повышает приживаемость и повышает выход прививок.
При использовании «Устройства для прививки растений» при производстве саженцев улучшаются условия труда работающих и его производительность в три-четыре раза по сравнению с ручным способом прививки.
