Стенд имитатор шлейфов Приток-ИШ-01



Стенд имитатор шлейфов Приток-ИШ-01

Инструкция по настройке

ЛИПГ.421437.069 И1

1 ВВЕДЕНИЕ

1.1. Настоящая инструкция по настройке предназначена для настройки и проверки стенда имитатора шлейфов Приток-ИШ-01 ЛИПГ.421437.069 (далее по тексту – стенда).

1.2. Для настройки стенда требуется следующее оборудование:

- ППКОП-01К;

- Программатор ППКОП-02;

- Мультиметр;

- Кабель К-165 с доработкой для проверки дополнительных цепей (см. прил. 1).

2 ПОСЛЕДОВАТЕЛЬНОСТЬ НАСТРОЙКИ СТЕНДА

2.1. Измерить сопротивление между контактами XS2 и XS3 стенда. Между контактами XS2 должно быть 1 кОм. Между контактами XS3 должно быть 4,7 кОм.

2.2. Снять наклейку с пьезоизлучателя. Установить джамперы XS2 и XS3.

2.3. Подключить стенд кабелем К-165 к прибору ППКОП-01К (см. прил. 2).

2.4. Измерить сопротивление между контактами “A” и “B” разъема X10 стенда, которое должно быть 620 Ом.

2.5. Проверить прозвонкой соединение между контактами “A” и “B” разъема X10 стенда и, соответственно, ЛИН и ~ЛИН прибора.

2.6. Установить тумблер “АМПЕРМЕТР” кабеля К-165 клювиком к красной клемме, что соответствует замкнутой цепи между клеммами для подключения амперметра. Установить тумблер “РПДУ” кабеля К-165 в положение “РПДУ – ЗЕЛ.”.

2.7. Включить питание прибора с замкнутым ридером для входа в тестовый режим. В при-ложении 3 перечислены тесты, используемые для проверки стенда. Выбрать на приборе тест 6.

2.8. Измерить напряжение на контактах “- 12В +” разъема X10 стенда, которое должно соответствовать питанию +12В прибора. Измерить напряжение на контактах 1 и 6 разъема для программирования X9 стенда, которое должно быть +5В.

2.9. Запрограммировать стенд. После теста светодиодов на стенде должны быть включены красным светодиоды “ДОП (ВЫХ3)”, “1” - “5”, “7”, “8” и зеленым “+12В” и “РПДУ”.

2.10. Нажать кнопку “НОРМА” стенда, при этом светодиоды “1” - “8”, “КШ” должны быть включены зеленым.

2.11. Поочередно нажать кнопки “1” - “8”, “КШ”, при этом соответствующий светодиод должен отображать состояние выбора.

2.12. Нажать кнопку “КЗ” стенда, при этом светодиоды “1” - “8” и “КШ” должны отображать состояние КЗ.

2.13. Нажать кнопку “НОРМА” стенда. Нажать кнопку “ОБРЫВ” стенда, при этом светодиоды “1” - “8” и “КШ” должны отображать состояние ОБРЫВ.

2.14. Нажать кнопку “НОРМА” стенда. Нажать кнопку “ТЕПЛ” стенда, при этом светодиод “7” должен отображать состояние ТЕПЛО.

2.15. Нажать кнопку “НОРМА” стенда. Нажать кнопку “ДЫМ” стенда, при этом светодиод “7” должен отображать состояние ДЫМ.

2.16. Нажать кнопку “НОРМА” стенда. Удерживать кнопку “КЗ” более 0,7 секунды, при этом контролировать последовательное нарушение шлейфов на приборе.

2.17. Нажать кнопку “НОРМА” стенда. Выбрать на приборе тест 2. Проверить считывание ТМ и работу ключа ПАТРУЛЬ стенда.

2.18. Подключить амперметр к клеммам “АМПЕРМЕТР” кабеля К-165 и переключить тумблер “АМПЕРМЕТР” клювиком к черной клемме. Выбрать на приборе тест 5. Проконтролировать переключение светодиодов “СИР (ВЫХ2)”, “СОП (ВЫХ1)”, “ВСВ (ВЫХ5)”, “ПОЖАР (ВЫХ4)”, “Пожарное оповещение”. Установить тумблер “РПДУ” кабеля К-165 в положение “РПДУ – КРАСН., ЗИ – ВКЛ.”, при этом светодиод “РПДУ” должен быть включен красным и включиться звуковой извещатель стенда. Показания амперметра должны быть в пределах 130 мА.

Приложение 1.

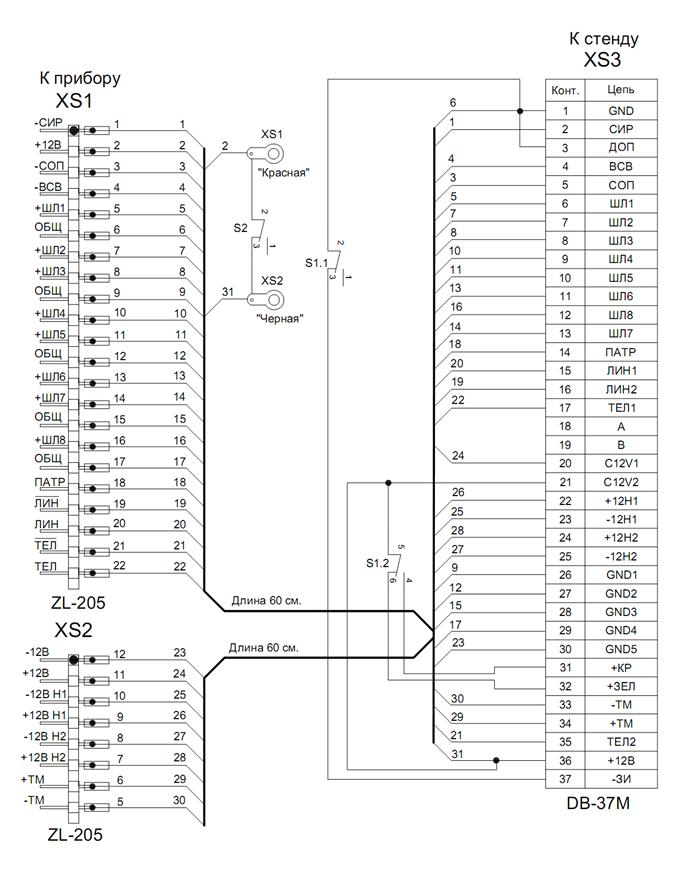

Кабель К-165 с доработкой для проверки дополнительных цепей.

Приложение 2.

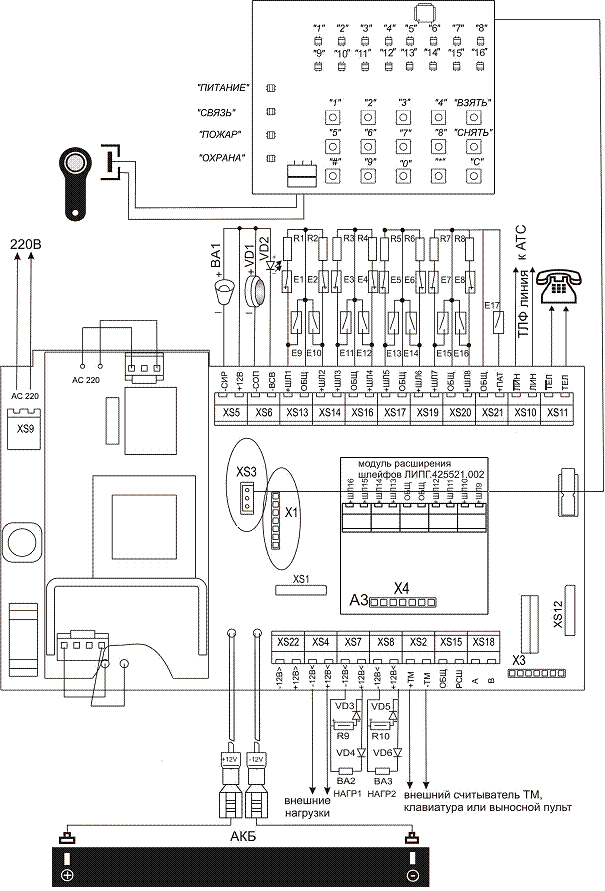

Схема подключения ППКОП-01К.

Приложение 3.

Режим тестирования прибора ППКОП-01К.

При выключенном питании 220В и отключенном АКБ замкнуть ридер ТМ.

Включить питание 220 В. Через 5 секунд разомкнуть ридер TM. Прибор войдет в тестовый режим.

При тестировании на индикаторах НТ отображается номер выбранного теста. На индикаторах СШ отображается результат тестирования. Выбор номера теста осуществляется кнопками на клавиатуре (номер кнопки соответствует номеру режима тестирования) или кнопкой взлом (при нажатии происходит циклический перебор тестов). Выход из режима тестирования возможен только при выключении питания.

Таблица.1 Соответствие номера теста режиму работы индикаторов НТ.

ПИТАНИЕ	СВЯЗЬ	ПОЖАР	ОХРАНА	Номер теста
К	Н	Н	Н	1
З	Н	Н	Н	2
Н	К	Н	Н	3
К	К	Н	Н	4
З	К	Н	Н	5
Н	З	Н	Н	6
К	З	Н	Н	7
З	З	Н	Н	8
Н	Н	К	Н	9

К - красный З - зеленый Н- не горит

Тест №2. Проверка считывания ключей ТМ. Проверка срабатывания входа «Патруль».

В начальном состоянии СШ не горят. Проверить правильность считывания ключей ТМ через ридер на передней панели прибора и через клеммы колодки XS2 (ТМ+, ТМ-). При правильном считывании кода ключа раздается звуковой сигнал. Замкнуть вход «патруль», в случае нормы светодиод 1 СШ должен загореться зеленым светом.

Тест 5. Проверка выходных ключей

В этом тесте на все выходные ключи подается бегущая единица с частотой следования 1 секунда.

Для выходных ключей «НАГР1», «НАГР2» введен контроль состояния шлейфов: короткое замыкание, обрыв, норма. В режиме тестирования при проверке этих выходных ключей индикаторы СШ1, СШ2 отображают их состояние согласно таблице.

Состояние СШ1 (СШ2)	Состояние НАГР1 (НАГР2)
Зеленый включен постоянно	Норма
Красный включен 0,5 секунды, выключен 0,5 секунды	Короткое замыкание
Красный включен постоянно	Обрыв

Тест №6. Проверка узла контроля шлейфов.

Прибор измеряет сопротивление резистора и в случае нормы (4700 (+-5%) Ом) зажигает соответствующий СШ зеленым цветом. Нарушая поочередно шлейфы 1 - 8 проконтролировать зажигание красным светом соответствующего СШ.
