Лекция: Навесочная фурнитура

Лекция: Навесочная фурнитура.

ВГКС.

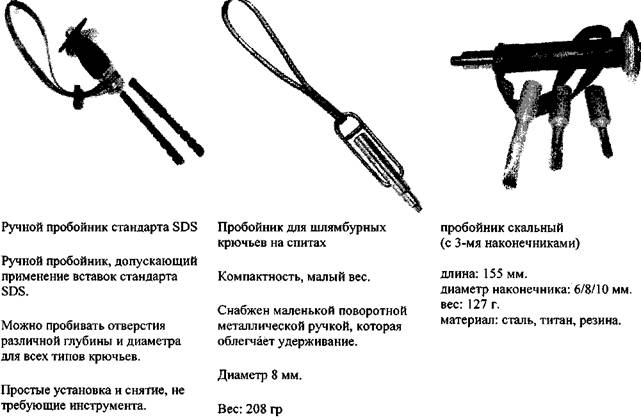

Пробойник.

Пробойник используют для пробивки глухого отверстия в монолитной скальной породе с целью последующей установки в него шлямбурного крюка или скайхука под дырки.

-  Без сменной рабочей части. Как правило, маленькие и легкие.

-  Со сменной рабочей частью. Это массивная ручка, к которой присоединяются сменные насадки. Ручка может иметь резиновое покрытие для удобства работы. Пластмассовое покрытие хуже, так как будет проскальзывать в руке. Покрытия может и не быть, но в этом случае должна быть предусмотрена возможность легкого проворота пробойника вокруг оси. Например, откидывающийся рычаг.

Сменные насадки могут быть различных видов:

-  треугольник в сечении

-  крест в сечении

-  коронка SPIT

-  бур для перфоратора с креплением типа SDS

При работе с пробойником надо учитывать следующее:

-  Бить по пробойнику надо не слишком сильно. Значительно слабее, чем по скальному крюку. Бить, медленно проворачивая его вокруг оси.

-  При битье дырки выше уровня глаз быстро устают руки.

-  Скальную крошку необходимо периодически удалять из отверстия. Для этой цели хорошо использовать грушу (клизму). Если вы будете выдувать крошку ртом, то постарайтесь, чтобы она не попала в глаза, а в отверстие не попали капли слюны. Слюна может сцементировать крошку, и ваша работа замедлится.

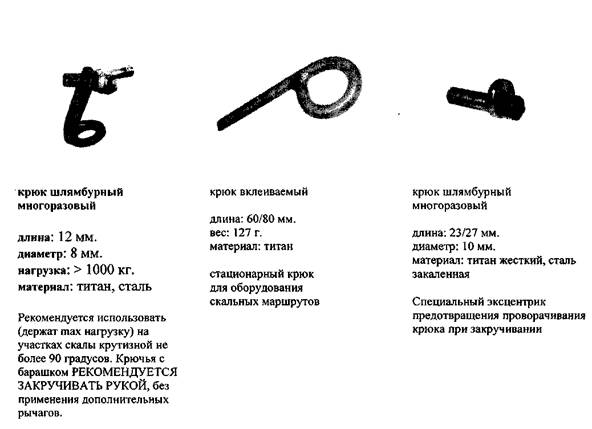

Шлямбурные крючья

Шлямбурные крючья можно разделить на три группы:

-  Одноразовые. Забил один раз и навсегда.

-  Многоразовые. Пробил дырку, вставил крюк, расклинил его, попользовался, ослабил и вытащил. На месте осталась только дырка.

-  Комбинированные. После использования часть крюка осталась на месте. Например, коронкой бьется отверстие, затем она же используется как тело шлямбурного крюка. Назад забирается только ухо.

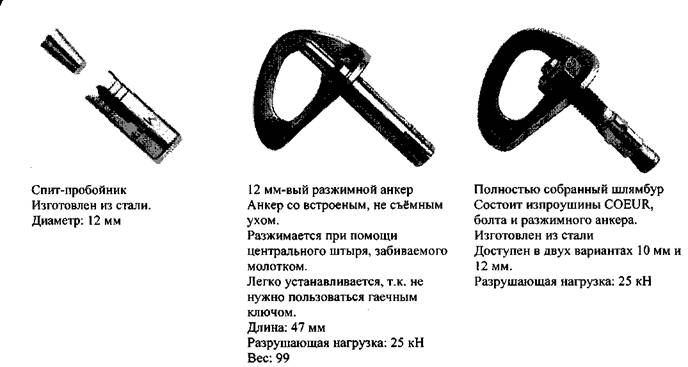

При организации основных и промежуточных точек крепления
в ОВТ основную нагрузку несут шлямбурные крючья. В
последнее время наиболее популярны самоврезные крючья с
конусным клином типа "Спит" и набором разнообразной
сменной фурнитуры. Из всего разнообразия крючьев,
предлагаемых известной французской фирмой "Петцл",
требованиям универсальной техники прохождения

вертикальных пещер более всего отвечают самоврезные крючья диаметром 12 мм, длиной 30 мм с конусным клином. При подготовке отверстия под этот крюк следует тщательно выбрать предполагаемое место крепления веревки и обстучать его молотком, чтобы убрать выветрелую кору и лишние уступы, которые могут помешать закреплению фурнитуры и веревки. При ударе молотком скала должна издавать звонкий звук, что характеризует её целостность и отсутствие скрытых трещин. При этом следует избегать трещин, не бить крючья ближе 15 см от края, близкого расположения других крючьев (рекомендуемое расстояние 50 см.). Не помещать SPIT на поверхностях малой площади и объема (ребра, перья сталактиты). После этого клювом молотка намечается маленькая лунка и пробивается отверстие точно на длину крюка. Если отверстие получится длиннее нужного более чем на 2 мм, несущие свойства крюка уменьшаются в геометрической прогрессии, даже если удастся при помощи удлинителя заклинить крюк с достаточной силой. Например, при глубине отверстия 36 мм несущие свойства крюка уменьшаются в 2 раза, а при глубине 38 мм - в 3,5 раза. Если отверстие получится короче необходимого на 2 мм, несущие свойства крюка уменьшаются в 2 раза, а если на 6 мм, то в три.

Если отверстие пробивается под углом +12 град, по отношению к стене, несущие свойства уменьшаются на 30%, если под углом -12 град. - на 70%. Педантичность и аккуратность при работе со шлямбурными крючьями обеспечат успех.

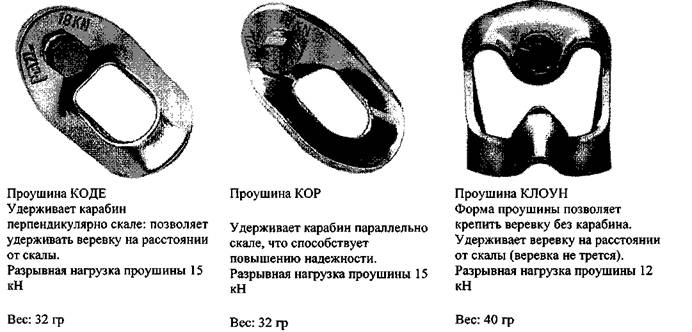

Уши

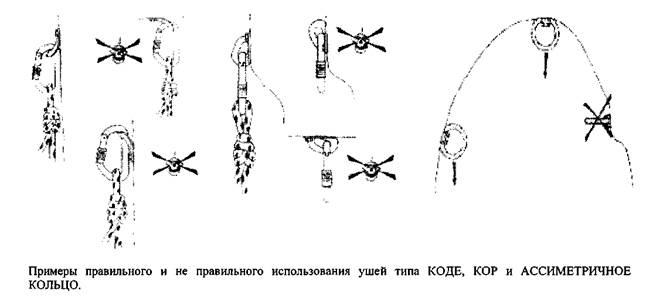

Большинство применяет простейшую планку подобную "Коде" однонаправленного действия, не задумываясь о том, что эта планка может быть использована только на ровной вертикальной стене в комплекте с овальным карабином. В любом другом варианте она работает на вырывание крюка или требует дополнительной фурнитуры. А ведь фирма "Петцл" разработала очень удачную планку типа "Кор", работающую на стене в трех направлениях. Эта планка хороша и для пещерных восхождений.

Для бескарабинной навески хороша планка "Асимметричное кольцо", работающая в трех направлениях. Планка типа "Клоун" тоже употребляется для бескарабинной навески, но она позволяет применить узлы, которые меньше снижают прочность веревки на промежуточной точке крепления.

Киевскими спелеологами в 1991 году была опробована оригинальная система бескарабинной навески. Втулки подобные вышеописанным, но длиной 42 мм, забивались в отверстие глубиной 30 мм, при этом на поверхности оставался отрезок втулки высотой 12 мм. На этот участок крюка одевалась петля узла проводника, завязанного на веревке, и закреплялась специальной рамкой. Опыт применения этого крюка можно считать удачным, но вряд ли он впишется в существующую схему. Возможно его развитие в виде самостоятельной системы. Использование американскими спелеологами подобной планки в применении к обычным "Спитам" можно считать ограниченно оправданным при отсутствии планок типа "Асимметричное кольцо" или "Клоун". Использование бескарабинной навески любого из приведенных типов представляется в большинстве ситуаций спорным. И хотя соблазн обойтись на навеске без карабинов велик, оборудование точек крепления карабинами позволяет спелеологу более комфортно проходить перестежки. Кроме того, можно быстро демонтировать трассу при спасательных работах или при смене поврежденной веревки.

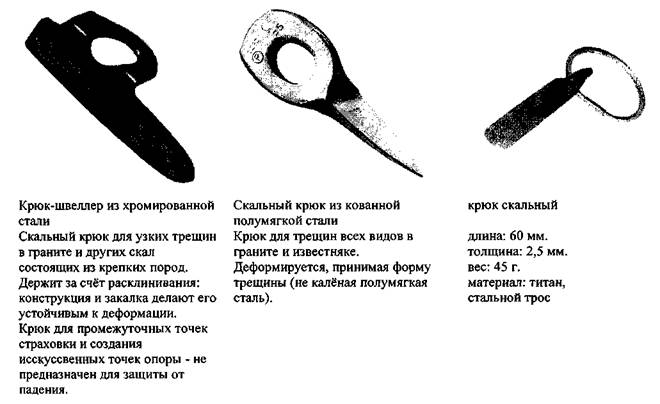

Скальные крючья лепесткового типа и швеллеры.

Крючья классифицируются по материалу, профилю поперечного сечения, конструкции ушка
с опорным элементом, по форме используемой в скале трещины. Прочность скального крюка
определяется его качеством и динамическим взаимодействием со скалой, которое
определяется свойствами породы и конфигурацией трещин.

Для изготовления крючьев используются различные марки стали, титановые сплавы. В зависимости от материала изготовления крючья делятся на "мягкие" и "твёрдые". "Мягкие" крючья входят в трещину, повторяя все её изгибы в толще породы, тем самым, обеспечивая надёжность сцепления крюка со скалой. "Твёрдые" крючья, сделанные из пружинистых сталей и закалённых титановых сплавов, при забивании стёсывают края трещин. Но зато крючья из высокопрочных сталей допускают упругие деформации в 2-4 раза больше, чем "мягкие", их несущая способность в твёрдых породах увеличивается в 1,5 -2 раза. Иногда бывает и обратный эффект. Крюк либо не хочет лезть в трещину, так как он очень жёсткий и не может повторить все изгибы трещины, стесать их тоже не может, так как порода камня попалась очень твёрдая, либо, действуя как клин, просто разрывает камень, ломая тем самым трещину. А "мягкий" крюк, наоборот спокойненько входит в толщу камня, повторяя все изгибы, не разрушая скалу, обеспечивает хоть какую-то страховку. К сожалению, при повторном использовании "мягких" крючьев накладывается влияние предыдущих забивок, и качественно забить искривлённый крюк бывает сложно. "Твёрдые" крючья такой проблемы не имеют.

Принято считать, что на монолитных скалах, где трещин мало и они не очень извилисты, следует употреблять только "твёрдые" крючья. В хрупком известняке "твёрдые" крючья сильно разрушают породу. В известняке трещины уходят в глубину массива, круто изгибаясь, здесь целесообразнее применять "мягкие" крючья.

По своей конструкции крючья делятся на вертикальные и горизонтальные. Горизонтальные крючья - забиваются в поперечные трещины ушком вниз. В исключительных случаях их можно забить и в вертикальные трещины, но удерживающая способность крюка при этом уменьшается. Вертикальными крючьями пользуются редко, и, если бы это зависело от нашего желания, ими не пользовались бы никогда. Какую величину рывка может выдержать крюк?

ТАБЛИЦА НАГРУЗКИ КРЮЧЬЕВ.

Профиль трещины	Мягкий	Твёрдый
В вертикальной трещине	200-1000 кг.	300-1500 кг.
В горизонтальной трещине	500-1200 кг.	1000-2000 кг.

Дребезжащий жестяной звук при забивке говорит о том, что крюк сидит плохо. Если же с
каждым ударом тон повышается, крюк "поёт", то можно предположить, что он забит
надёжно, хотя и здесь бывают исключения. По возможности нужно вбивать крючья в
поперечные трещины, где нет наклона наружу, чтобы крюк не работал на вырыв.
Прежде чем бить крюк молотком, нужно чтобы он вошёл в трещину от руки, твёрдый -
примерно на две трети рабочей длины (прежде всего в гранитах), мягкие - несколько меньше.
Правильно забитым считается крюк, упершийся кольцом в скалу. Лучше забить до конца
короткий крюк, чем длинный – только наполовину, могут встречаться ранее забитые крючья. Их можно использовать, предварительно убедившись, что они сидят в трещине хорошо. Для этого надо подбить их молотком, услышав характерное пение, можно допустить, что крюк - надёжен. Но всё равно, как правило, способность таких крючьев переоценивается. Необходимо изучить трещину и убедиться, что она залегает в монолите и, что крюк не отколет плиту или блок от кажущегося монолита. В связи с этим не допускается забивка в одну и ту же трещину более одного крюка.

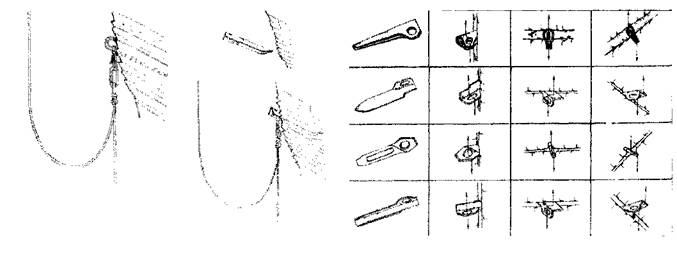

Примеры использования скальных крючьев различных типов

В последней четверти прошлого века была успешно решена задача облегчения крючьев. Сначала их стали изготавливать горячей штамповкой из листовой стали потом из титана, и наконец был изобретён универсальный профильный крюк, получивший в народе название "швеллер", хотя в конструктивном плане это может быть и дутавр. Как правило такой универсальный крюк изготавливается из твёрдых марок титана (ВТ-5 и выше). Швеллер потому и называется универсальным, что может забиваться как в вертикальную, так и в горизонтальную трещину. Его можно использовать как дополнительную точку опоры, встав на него ногой, или оперевшись рукой. Длина швеллера и его конструкция позволяют забивать один и тот же крюк в трещины различной глубины. Забив крюк до упора, карабин необходимо вщёлкивать в ближайшее к скале отверстие. Чтобы выбить крюк его надо предварительно раскачать в трещине, попеременно ударяя молотком то с одной, то с другой стороны, потом, используя экстрактор молотка выдернуть его из трещины. Если крюк сидит в трещине настолько хорошо, что указанным способом вытащить его не удаётся, можно использовать выдергу из цепочки карабинов. Три, реже четыре, карабина последовательно вщелкиваются в крайнее отверстие крюка в последний карабин вщелкивается молоток, резкими рывками в одну и другую сторону крюк вырывается из трещины. Для этой цели можно использовать оттяжку или репшнур (если не жалко конечно).

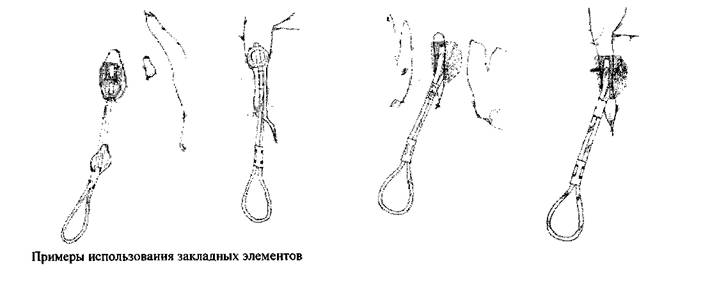

Закладные элементы

Из "мягких" видов искусственных опор наиболее популярны закладные элементы, но
использование "закладок" требует большого опыта и осторожности. Закладные элементы -
это приспособления, позволяющие организовывать искусственные точки опоры и точки
страховки на скальном рельефе за счёт их заклинивания в трещинах без применения
крючьев, без нарушения поверхности и структуры скал.

Закладные элементы применяются для трещин шириной от 3 до 100 мм, там, где крючья уже бессильны, являя собой, как бы продолжение размерного ряда страховочных элементов. Закладки легко вставляются и извлекаются из трещин. Правильно заклиненная закладка

выдерживает такую же нагрузку, как и скальный крюк, а нередко и большую, при этом, практически не разрушая скалы.

Основной материал для изготовления закладных элементов - алюминиевый сплав (дюраль) Д16Т. Корпус и силовая петля закладки должны выдерживать без разрушения следующие нагрузки: элементы для искусственных точек опоры - не менее 250кг, для промежуточных точек страховки - не менее 800кг, для основных точек страховки - не менее 1200кг.

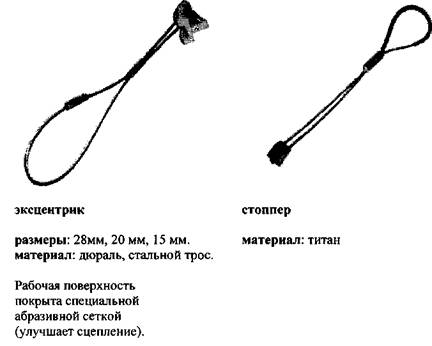

Существует несколько десятков различных видов закладных элементов. Все их можно разделить на восемь типов: стопперы, гексы, цилиндрические закладки, трубки, Т-образные закладки, медные головки, якорные закладки и эксцентрики. По способу закрепления закладные элементы можно разделить на два класса - для закрепления в скальных трещинах и закрепления на неровностях скальных поверхностях.

Так, свинцовые "пломбы" зачеканиваются молотком в микронеровностях рельефа. Аналогичным образом крепятся "медные головки" (трос с коушем на одном конце и опрессованной медной трубкой - на другом). "Стопперы", "гексы" и "трубки" расклиниваются в трещинах и др. неровностях скалы. Для закрепления как в вертикальных, так и в горизонтальных щелях служат эксцентриковые закладки - Т-образные и т. н. сегменты, заклинивающиеся путём поворота вокруг оси. Якорные закладки применяются реже. Можно отнести к закладкам и френды, но такой тип закладных элементов - это разговор отдельный.

Стопперы - имеют форму клина с углом между гранями от 8 до 14град., применяются в трещинах шириной до Зсм. Стопперы можно заклинивать в двух положениях - меньшим и большим сечением. Более надёжный способ, когда стоппер вводят в трещину меньшим сечением. В зависимости от размеров стопперы различают по номерам - от 1 до 7. Гексы (от "гексаэдр" - шестигранник) - благодаря своей форме гексы держат и в горизонтальных трещинах. Применяются для трещин шириной от 8мм до 4см. В мелких, даже в горизонтальных, можно обойтись и стоппером. Существует несколько вариантов гекс, отличающихся формой сечения. Наиболее универсальные - асимметричные гексы, которые можно устанавливать в четырёх положениях. Как и стопперы, гексы различаются по номерам - от 1 до 5.

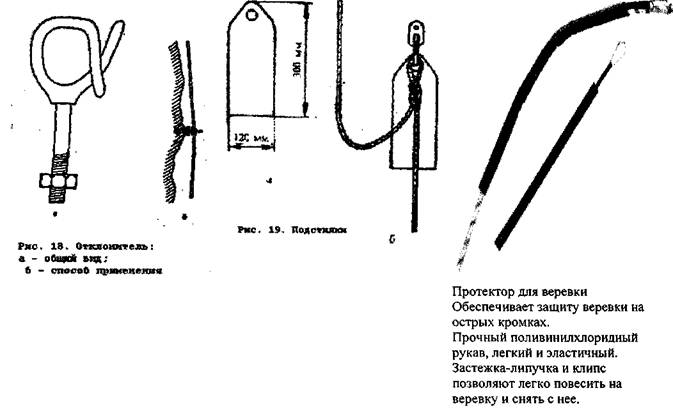

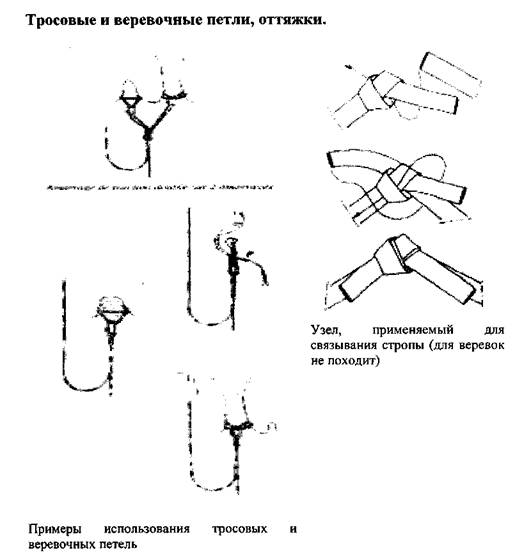

Протекторы, подкладки, отклонители

Чаще всего во входном колодце и реже - в промежуточном из-за специфического
характера подхода к ним навеску не удается вынести от стен колодца так, чтобы веревка их
совсем не касалась. Чтобы избежать трения о скалу, в таких случаях используют протектор
или отклонитель, в зависимости от конкретных условий.

Протекторы делают длиной от 400 до 600 мм и шириной 120 мм из поливинилхлоридной ткани с двусторонним покрытием (пластикат), по длине к ним пришивается застежка типа "репейник" (velcro), а с одного края крепится шнур не толще 3 мм для привязывания к веревке.

Когда приходится использовать протектор, сразу по достижении удобного места надо устроить промежуточное крепление на естественной или искусственной опоре. Отклонители (девиаторы) делают из стального прута диаметром 6-7 мм, приваренного к болту диаметром 8 мм и длиной до 80 мм. Фиксируются с помощью крюка "SPIT" затягиванием гайки. Особенно удобны они для предотвращения трения в тех местах, где веревка лишь касается скалы на небольшом участке, как и если веревка опирается на выступ, находящийся на расстоянии 6-7 м под основным или промежуточным креплением. В таких случаях установка отклонителя избавляет от необходимости делать новое промежуточное крепление, которое в подобной ситуации является не самым удачным способом устройства навески.

Подкладки используют прежде всего для предохранения веревки, когда в каком-то креплении узел опирается на скалу. Изготовляются они тоже из поливинилхлоридного материала длиной 300 мм и шириной 120 мм. В их верхнем конце делается отверстие диаметром 16 мм (для встегивания в карабин) или 8 мм (тогда она прижимается ушком крюка).
