Иглофильтровая установка IgE-81 (стр. 3 )

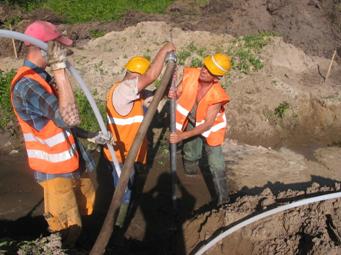

§  при заложении иглофильтра вручную, следует подмывную трубу поставить вертикально краем на подпору (например, на кусок толстой доски), рядом с назначенным местом заложения иглофильтра,

§  при заложении иглофильтра подмывной трубой с помощью трубоукладчика, следует поддержать трубу на канате трубоукладчика, 15-20 см над местом заложения иглофильтра,

§  включить подмывной насос или открыть гидрант,

§  в момент, когда вода вытекает из подмывной трубы, снять трубу с подпоры и опустить на грунт.

Внимание: Правильный ход опускания (погружения в грунт) подмывной трубы характеризуется равномерным выходом воды вокруг трубы. Этого можно добиться путём маневрирования подмывной трубой (вертикальные и круговые движения)

§  после подмыва подмывной трубы на требуемую глубину, следует прекратить приток воды, и в течение короткого времени держать трубу в таком положении, не допуская до её дальнейшего погружения,

§  отключить подмывной шланг от подмывной трубы,

Внимание: Если из подмывной трубы, после отключения подмывного шланга, вытекает вода, следует трубу медленно поднимать вверх, вплоть до момента прекращения вытекания воды.

Дальнейшие действия:

a) при установлении иглофильтра подмывной трубой 50 либо 108:

§  ввести иглофильтр в трубу на полную глубину, обращая внимание на то, чтобы не повредить сетку фильтра,

§  придерживая (легко вжимая в трубу) иглофильтр, следует сделать несколько вертикальных движений трубой (поднимая и опуская на около 1 метр). С того момента, когда поднимаемая труба не вытаскивает иглофильтра из грунта – полностью вытащить посадочную трубу.

b) при установлении иглофильтра подмывной трубой 133:

§  насыпать в трубу около 1/2 ведра обсыпки,

§  ввести иглофильтр в трубу на полную глубину, обращая внимание на то, чтобы не повредить сетку фильтра,

§  сделать дальнейшую обсыпку на запланированную глубину,

§  придерживая (легко вжимая в трубу) иглофильтр, вытащить посадочную трубу из грунта.

Внимание: 1) При вытаскивании посадочной трубы из грунта следует обратить внимание, чтобы не вытащить иглофильтра из обсыпки.

2) Поддерживание подмывной трубы 133 (108) во время её подмывания и вытаскивания, осуществляется с помощью трубоукладчика (канат зацепляется за специальную зацепку на трубе), либо вручную, с помощью петлей, изготовленных из конопляного каната или клиновых ремней.

2.1.3. Укладка и монтаж вытяжного коллектора

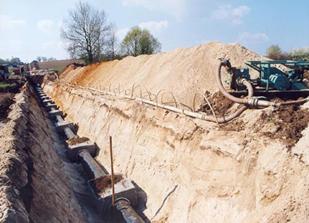

Вытяжной коллектор иглофильтровой установки следует укладывать с небольшим подъёмом по направлению к насосу, либо горизонтально, в расстоянии около 0,5 м от линии подмывных иглофильтров, непосредственно на ровном грунте (поверхности территории, берме траншеи), либо на деревянных подпорах, подкладываемых в районе соединений участков. Участки вытяжного коллектора следует укладывать окончаниями с внешней фасонной деталью (смычкой рычага) по направлению к агрегату. Все патрубки коллектора, служащие для соединения с иглофильтрами, должны быть направлены вверх.

Монтаж вытяжного коллектора (отдельных участков коллектора, эластичных соединений, колен, заглушек) осуществляется путём составления окончаний, установки крюков и закрытия рычагов.

Изменение направления расположения коллектора осуществляется путём применения эластичного соединения (поз. 3 перечня) либо колен (поз. 6 перечня).

Окончание коллектора закрывается заглушкой (поз. 11 перечня).

2.1.4. Соединение иглофильтров с коллектором

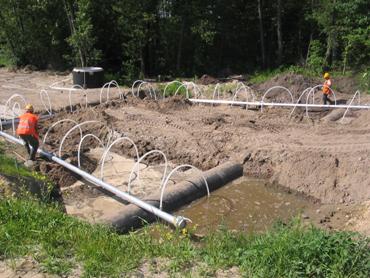

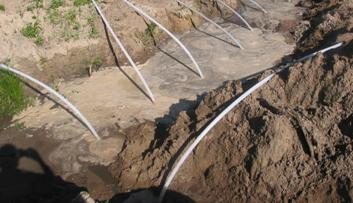

Установленные (заложенные) в грунте иглофильтры соединяется с вытяжным коллектором с помощью резиновых прокладок типа ,,O” (поз. 8 перечня). Для этого, на окончания иглофильтров следует надеть в/у прокладки, передвигая их на расстояние 4-5 см от окончания иглофильтра, после чего иглофильтр вместе с прокладкой вжимается перпендикулярно в патрубки коллектора.

Иглофильтры с вытяжным коллектором следует соединять таким образом, чтобы высота всех колен иглофильтров над коллектором была наименьшая и одинаковая. В случае мелко заложенных иглофильтров, можно этого добиться путём перемещения коллектора по отношению к подмывным иглофильтрам.

При употреблении меньшего количества иглофильтров чем количество патрубков на коллекторе, свободные патрубки следует заглушить резиновыми пробками (поз. 10 перечня).

2.1.4. Соединение иглофильтровой установки с насосным агрегатом

Для соединения собранной иглофильтровой установки IgE-81 с насосным агрегатом применяется эластичное соединение (поз. 3 перечня) и патрубок фланцевый (поз. 1 перечня).

2.2. Эксплуатация установки

Рекомендуется, чтобы в первоначальный период эксплуатации иглофильтровой установки (с момента пуска насосного агрегата, до момента достижения запланированной депрессии), эксплуатация должна вестись под надзором специалиста. В этот период проверяются запроектированные условия работы иглофильтровой установки (глубину заложения иглофильтров, обсыпку, количество иглофильтров подключённых к одному агрегату, и т. п.) и вводятся возможные дополнения и изменения.
