1. РАСЧЕТНЫЕ СХЕМЫ СИСТЕМ «ОСНОВАНИЕ-СООРУЖЕНИЕ»

1.1. Общие сведения о сфере взаимодействия и расчетной схеме системы «основание-сооружение»

Для определения задач и объемов работ объемов, выбора методов исследований при инженерно-геологических изысканиях во время составления проекта от изыскателя требуется умение составлять расчетные схемы систем «основание-сооружение», поэтому, неотъемлемой частью дисциплины «Инженерные сооружения», предназначенной для будущего инженера-геолога, являются расчеты оснований сооружений, несмотря на то, что расчеты входят в сферу деятельности проектировщика. Как отмечает [8]: «Только когда геолог понимает, какие характеристики он должен выдать расчетчику, расчетчик понимает, как работает грунт в лабораторных испытаниях, а проектировщик понимает, как использовать геотехнические расчеты, можно ожидать, что запроектированная конструкция будет оптимальной по затратам и одновременно достаточно надежной».

Проектирование оснований и качественная и количественная оценка изменения свойств и состояния природной среды во времени и в пространстве под влиянием естественных и техногенных факторов (т. е. прогноз) в процессе эксплуатации сооружений следует выполнять на основе инженерно-геологических и расчетных геомеханических моделей (схем).

Инженерно-геологическая модель это схематизированное отображение размещения в области влияния сооружения инженерно-геологических элементов (ИГЭ – объемов грунта одного возраста, происхождения, подвида или разновидности (ГОСТ 25100) характеристики свойств которых в пределах выделенного элемента являются статистически однородными и изменяются случайно или наблюдающейся закономерностью можно пренебречь). Инженерно-геологическая модель должна представлять собой совокупность ИГЭ, каждый из которых должен быть охарактеризован инженерно-геологическими и гидрогеологическими признаками и наделен постоянными нормативными и расчетными значениями классификационных, а при необходимости – и других физико-механических показателей грунтов. Инженерно-геологическая модель должна, как правило, представляться в виде набора карт и разрезов по различным характерным сечениям, отражающим необходимые для проектирования сооружения признаки и показатели грунтового массива основания. Кроме ИГЭ инженерно-геологическая модель должна также содержать характеристику опасных природных процессов, включая их пространственное распространение, закономерности развития и интенсивность проявления.

Инженерно-геологические модели используют при выборе района, участка и конкурирующих площадок размещения объекта, при компоновке сооружений объекта, при выборе типов сооружений, при конструировании сооружений, при составлении расчетных геомеханических схем и при обосновании экологической безопасности.

Расчетная геомеханическая модель объекта это совокупность расчетных грунтовых элементов (РГЭ - объемы грунта, не обязательно одного и того же происхождения, подвида или разновидности, в пределах которых нормативные и расчетные значения характеристик грунта принимаются постоянными или закономерно изменяющимися по направлению) в рассматриваемой области основания. Расчетные геомеханические модели используют при расчетах и разработке конструкций сооружений, при обосновании их технической надежности, экологической безопасности и экономической целесообразности.

Каждый из РГЭ должен быть охарактеризован необходимым для расчетов (или экспериментов) набором характеристик. Разработка расчетных геомеханических моделей должна основываться на инженерно-геологических схемах. Для одного и того же объекта при необходимости составляют несколько расчетных геомеханических схем, каждая из которых должна быть привязана к конкретному методу и виду расчета (или эксперимента).

Для определения границ ИГЭ наряду с результатами лабораторных испытаний грунтов допускается использовать результаты полевых исследований методами статического и динамического зондирования, вращательного среза и др. Проверка правильности выделения ИГЭ выполняется путем сравнения фактических значений коэффициента вариации характеристик с допустимыми согласно ГОСТ 20522. При выделении РГЭ надлежит использовать все характеристики, входящие в рассматриваемую расчетную схему, соответственно, ИГЭ и РГЭ наделяются нормативными и расчетными значениями физико-механических характеристик грунтов в соответствии с требованиями ГОСТ 20522.

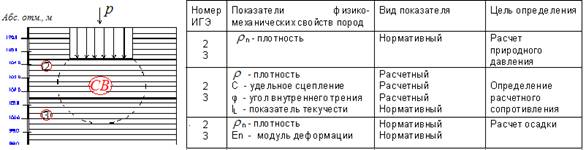

Расчетная схема (рис. 1.1) – это инженерно-геологический разрез сферы взаимодействия сооружения с геологической средой, на котором представлены технические характеристики сооружения, инженерно-геологические элементы, гидрогеологические условия – уровень грунтовых вод (УГВ) и необходимый для расчетов набор показателей свойств грунтов.

Рис. 1.1. Расчетная схема системы «основание-сооружение»

Расчетную схему следует рассматривать как модель строения зоны сферы взаимодействия сооружения с геологической средой. Под сферой взаимодействия следует понимать массив грунтов, определяющий устойчивость сооружения и воспринимающий от него различного рода воздействия, приводящие к изменению напряженного состояния грунтов, их температурного и водного режимов. Внутри границ СВ которого под влиянием строительства или эксплуатации сооружения изменяется течение природных геологических процессов и развиваются инженерно-геологические. Сфера взаимодействия нередко имеет сложную структуру и включает несколько зон. Расчетные схемы составляют для каждой зоны, следовательно, число расчетных схем не может быть меньше числа зон СВ.

При анализе полученной сферы взаимодействия и характера взаимодействия проектируемого сооружения с геологической средой определяется набор показателей состава, физических и физико-механических свойств грунтов, который будет использоваться проектировщиками при расчетах оснований по двум предельным состояниям: по деформациям и несущей способности. Именно эти характеристики должен предоставить инженер-геолог в результате изысканий в ходе полевых и лабораторных исследований грунтов в количестве не менее 10 значений показателей физических и 6 значений показателей физико-механических свойств в пределах сферы взаимодействия сооружения с геологической средой (СВ) для каждого ИГЭ (или слоя, в зависимости от стадии работ), согласно СП 11-105-97, часть 1. Линзы и прослои, мощность которых не позволяет отобрать достаточное количество образцов могут быть охарактеризованы единичными определениями.

Для расчета конструкций сооружений на сжимаемом основании могут применяться расчетные схемы, характе­ризуемые коэффициентом постели или коэффициентом жесткости, в ка­честве которых принимается отношение давления (нагрузки) на основание к его расчетной осадке. Такие характеристики удобны при необходимости учета неоднородности грунтов основания, в том числе вызванной нерав­номерным замачиванием просадочных грунтов, при расчете сооружений на подрабатываемых территориях и т. д.

Расчетная схема системы фундамент-основание дает возможность: установить границы проявления инженерно-геологических процессов (в данном случае процесса осадки грунта, рис. 1.1), выбрать оптимальные методы расчета, позволяющие получить количественный пространственно-временной прогноз процесса; установить границы распространения тех значений показателей свойств грунтов, которые будут использоваться в расчетах.

Выделение области взаимодействия геологической среды с комплексом сооружений позволяет учитывать влияние соседних сооружений на ход инженерно-геологических процессов при проектировании данного сооружения; осуществлять общий прогноз инженерно-геологических условии территории и рационально планировать инженерно-геологические работы.

Расчетная схема должна выбираться с учетом наиболее существенных факторов, определяющих напряженное состояние и деформации основания и конструкций сооружения (статической схемы сооружения, особенностей его возведения, характера грунтовых напластований, свойств грунтов основания, возможности их применения в процессе строительства и эксплуатации сооружения и т. д.).
