ШАРОВЫЕ КРАНЫ

Ду 50, 80, 100 Ру 8,0 – 16,0 ( 80 – 160 кгс/см²)

Х А Р А К Т Е Р И С Т И К И П Р О Д У К Ц И И:

Краны шаровые стальные общепромышленного назначения на условное давление :

РN до 16 МПа (160 кгс/см²), диаметр условного прохода DN 50 мм, 80 мм, 100 мм, применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от -60 до +80 ºС.

Герметичность затвора – по классу А ГОСТ 9544-93.

Климатическое исполнение:

- умеренное (температура окружающей среды от -45 до +50 ºС);

- холодное (температура окружающей среды от -60 до +40 ºС).

Краны изготавливаются с ручным управлением. Тип установки – наземная, соосно с трубопроводом, допускается устанавливать в любом пространственном положении. Присоединение к трубопроводу – под приварку.

Конструкция крана:

- корпус крана состоит из двух штампованных полукорпусов, ст.09Г2С;

- уплотнение затвора выполнено из износостойкого эластомерного материала (полиуретан);

- герметичность затвора обеспечивается постоянным поджатием седел к двухопорной пробке.

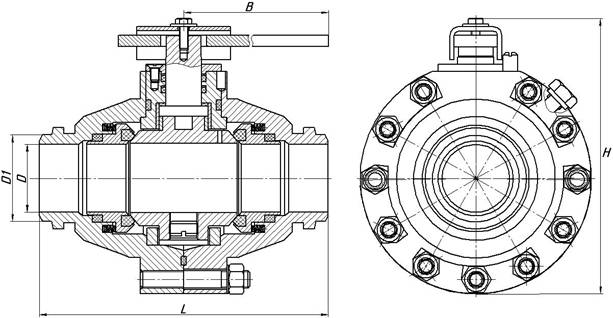

DN, мм	PN, МПа	D, мм	D1, мм	L, мм	H, мм	B, мм	Масса, кг, max	Цена, руб. в т. ч. НДС
50	8,0	49	60	200	190	500	15	----------
16,0	47
80	8,0	81	92	356	302	1000	45	-----------
16,0	77
100	8,0	100	110	280	320	1000	56	------------
16,0	94

Производство и поставка шаровых кранов

Ду 50, 80, 100 Ру 8,0 – 16,0 ( 80 – 160 кгс/см²)

ТУ 11.435-7.15К-001-92

1.  НАЗНАЧЕНИЕ.

1.1. Краны шаровые служат запорным устройством на магистральных газопро­водах, на пунктах сбора и подготовки газа, в технологических схемах компрессор­ных станций и резервуарных парков.

Транспортируемая среда - природный, попутный нефтяной газ, не вызывающий коррозии металла, с давлением Ру до 16,0 МПа и температурой от -60°С до +80°С.

Содержание частиц механических примесей в 1м3газа с размером до 1мм - до 5 мг,

влаги и конденсата - до 1000 мг.

Направление движения рабочей среды - любое.

1.2. Климатическое исполнение (ГОСТ 15150-69):

- исполнение У1 - от -45°С до +80°С (в районах с умеренным климатом);

- исполнение ХЛ1 - от -60°С до +40°С (в районах с холодным климатом).

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

2.1. Основные технические данные, габаритные и присоединительные размеры, масса кранов приведены в таблице 1.

2.2. Герметичность кранов по ГОСТ 9544-93 соответствует классу А.

2.3. Краны изготавливаются с ручным приводом, надземной установки, с концами под приварку.

3. УСТРОЙСТВО КРАНА.

3.1. Краны шаровые предназначены для полного перекрытия транспортируе­мой среды в трубопроводе.

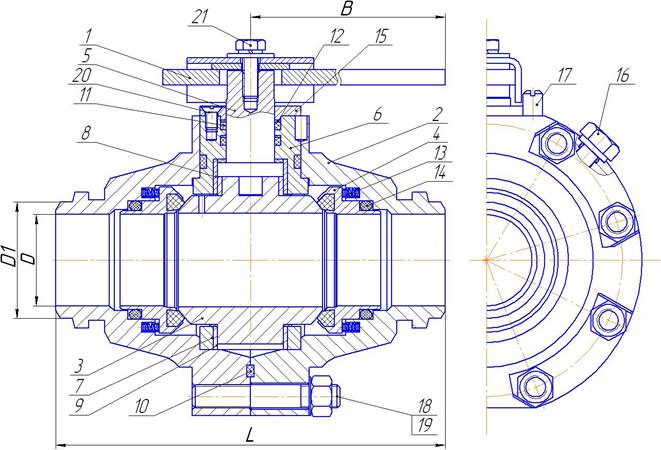

Кран состоит из следующих основных узлов и деталей (ри­сунок 1):

- рукоятка 1;

- упор 17;

- корпус 2, состоящий из двух патрубков 2-1 и 2-2 стянутых шпильками 18 и гайками 19;

- шаровая пробка 3;

- шпиндель 5;

- кольца уплотнительные 11 и 12;

- бронзовая втулка 8 и 9;

- втулка 6 и опорная втулка 7;

- кольцо уплотнительное 10 для уплотнения разъема корпуса;

- сферические уплотнения 4;

- пружины 13;

- кольца уплотнительные 14;

- крышка 15, которая крепится к втулке 6;

- пробка 16.

3.2. Запорным органом в узле крана является двухопорная шаровая пробка в "опорах" с проходным от­верстием. При закрытии крана пробка поворачивается проходом на 90° перпендикулярно к оси трубопровода и перекрывает поток транспортируемой среды.

Герметичность крана в закрытом положении обеспечивают подвижные сферические уплотнения, которые поджимаются к шаровой пробке пружинами и давле­нием среды.

Открытие потока среды осуществляется поворотом шаровой пробки.

3.3.Уплотнительные кольца 14 крана обеспечивают его герметичность при давлениях рабочей среды от 0,1 МПа до 1,1 Ру.

Основные технические данные.	Таблица 1
Ду, мм	Pу, МПа	D, мм	D1, мм	L, мм	H, мм	B, мм	Масса, кг, max
50	8,0	49	60	200	190	500	15
16,0	47
80	8,0	81	92	356	302	1000	45
16,0	77
100	8,0	100	110	280	320	1000	56
16,0	94

Номер позиции	Наименование детали		Номер позиции	Наименование детали
1	Рукоятка		11	Кольцо уплотнительное
2	Корпус:	патрубок 2-1, патрубок 2-2		12	Кольцо уплотнительное
13	Пружина
3	Шаровая пробка		14	Кольцо уплотнительное
4	Сферическое уплотнение		15	Крышка
5	Шпиндель		16	Пробка
6	Втулка		17	Упор
7	Опорная втулка		18	Шпилька
8	Бронзовая втулка		19	Гайка
9	Бронзовая втулка		20	Винт
10	Кольцо уплотнительное		21	Болт

Продукция сертифицирована:

Сертификат соответствия ГОСТ Р № РОСС RU.АЯ45.В04413

Разрешение Ростехнадзора № РРС 00-29859

Разрешение Проматомнадзора № 06-184-2007
