Панель индикации уровней в цистернах
TLM-01
Н/Э.362634.017 ПС
ПАСПОРТ
Николаев
2009
ОГЛАВЛЕНИЕ
1 Введение...................................................................................................................................................................................................... 3
2 Назначение................................................................................................................................................................................................. 3
3 Основные данные и характеристики.............................................................................................................................................. 3
3.1 Общие требования.................................................................................................................................................................... 3
3.2 Характеристики......................................................................................................................................................................... 3
4 Комплект поставки:............................................................................................................................................................................... 3
5 Устройство панели индикации уровней в цистернах.............................................................................................................. 4
6 Меры безопасности................................................................................................................................................................................. 4
7 Подготовка к работе и порядок использования......................................................................................................................... 4
8 Техническое обслуживание................................................................................................................................................................. 5
9 Возможные неисправности и методы их устранения............................................................................................................... 5
10 Правила хранения................................................................................................................................................................................ 6
11 Транспортировка.................................................................................................................................................................................. 6
12 Приложения............................................................................................................................................................................................. 6
13 Свидетельство о приёмке................................................................................................................................................................... 7
14 Гарантийные обязательства............................................................................................................................................................. 7
1 Введение
Настоящий паспорт, объединённый с техническим описанием и инструкцией по эксплуатации, является документом, который удостоверяет гарантированные изготовителем основные параметры и технические характеристики панели индикации уровней в цистернах TLM-01 (далее - панели).
Кроме этого в документе приведены сведения о конструкции и принципе действия панели, а также правила использования, соблюдение которых обеспечивает ее надежную работу в течение всего периода эксплуатации.
2 Назначение
Панель индикации уровней в цистернах предназначена для одновременной индикации уровня заполнения шести цистерн (топливных, пресной воды и т. п.).
3 Основные данные и характеристики
3.1 Общие требования
3.1.1 Панель соответствует требованиям комплекта конструкторской документации Н/Э.362634.017.
3.1.2 По степени защиты от поражения электрическим током приборы панели соответствуют требованиям ГОСТ 12.2.007.0-1987.
3.1.3 Климатическое исполнение и категория размещения приборов панели ОМ-5 по ГОСТ 15150-69.
3.1.4 Степень защиты корпуса панели управления не ниже IP55 (с лицевой стороны);
3.1.5 Панель относится к восстанавливаемым, ремонтопригодным изделиям.
3.1.6 Средний срок службы панели до списания не менее 10 лет.
3.1.7 Панель выполнена с использованием импортной элементной базы, драгоценных металлов не содержит.
3.2 Характеристики
3.2.1 Панель позволяет индицировать уровень заполнения шести цистерн.
3.2.2 В качестве датчиков применяются поплавковые датчики уровня типа SENSOR производства компании VETUS или аналогичные.
3.2.3 Номинальное сопротивление датчика в диапазоне 0-100% должно составлять 0…400Ом.
3.2.4 В панели предусмотрена функция калибровки нулевого и 100%-ного уровня заполнения для каждого канала (настройка под конкретный датчик уровня).
3.2.5 Номинальное напряжение питания панели оговаривается при заказе 12В или 24В постоянного тока. Потребляемая мощность не превышает 6Вт.
3.2.6 В панели предусмотрена ступенчатая регулировка яркости светодиодных индикаторов уровня (далее – индикаторов).
3.2.7 Разрешающая способность измерения уровня заполнения - 10%.
3.2.8 Надписи на лицевой наклейки оговариваются при заказе.
4 Комплект поставки:
Панель индикации уровней в цистернах.............................................................. 1 шт.
Паспорт..................................................................................................................... 1 шт.
Тара и упаковка........................................................................................................ 1 шт.
5 Устройство панели индикации уровней в цистернах
Панель выполнена в виде металлической панели, встраиваемой в пульт. С лицевой стороны панель управления обеспечивает степень защиты IP55. Габаритные размеры панели приведены в приложении 1.
Подключение внешних кабелей к панели осуществляется через разъем.
В состав панели входят следующие модули:
5.1.1 Узел печатный LIP.001.
Узел печатный LIP.001 обеспечивает индикацию измеренных значений уровней заполнения цистерн.
Узел содержит 6 светодиодных 10-тисегментных индикатора для отображения уровня с шагом 10%. Для регулировки яркости свечения и управления панелью в режиме настройки предусмотрены две кнопки «+» и «-».
5.1.1 Узел печатный LIP.002.
Узел печатный LIP.002 выполнен с использованием однокристального микроконтроллера, специализация которого обеспечена программной настройкой.
Узел обеспечивает измерение уровней заполнения цистерн и управление узлом LIP.001.
6 Меры безопасности
6.1 К работе с панелью допускаются лица, изучившие настоящий паспорт, прошедшие инструктаж по безопасности труда и имеющие группу допуска не ниже 3 по технике безопасности при эксплуатации электроустановок потребителей.
6.2 Работы по техническому обслуживанию и ремонту должны производятся только после отключения питания.
7 Подготовка к работе и порядок использования
7.1 После распаковки проверьте отсутствие повреждений панели.
7.2 Подготовьте место для установки панели.
7.3 Установите и закрепите панель индикации уровней.
7.4 Выполните кабельный монтаж и электрические подключения в соответствии со схемой соединений (Приложение 2).
7.5 При выполнении электрических подключений обесточьте панель, на выключатели или автоматы питания повесьте плакаты "НЕ ВКЛЮЧАТЬ! РАБОТАЮТ ЛЮДИ".
7.6 При подаче питания на панель контроля АБ выполняется автоматический программный тест исправности.
Наблюдайте ступенчатое засвечивание сегментов всех шести индикаторов, а затем их ступенчатое гашение.
Панель готова к работе.
7.7 Настройка параметров панели.
При включенной в работу панели (п.7.6) удерживайте нажатой кнопку «-» в течение времени >3c, затем нажмите кратковременно кнопку «+». Панель перейдет в режим настройки параметров, о чем сигнализируется двукратным полным засвечиванием всех шести индикаторов.
После этого панель перейдет в режим калибровки 100%-ного уровня.
В режиме калибровки 100%-ного уровня индикатор текущего калибруемого канала засвечен полностью. Поднимите на датчике текущего канала поплавок в крайнее верхнее положение и нажмите кратковременно кнопку «+» - панель автоматически откалибрует верхнюю точку измерения уровня текущего канала, о чем сигнализируется двукратным засвечиванием индикатора.
Однократное нажатие кнопки «-» приводит к переходу к следующему каналу. Процедура калибровки аналогична описанной выше.
После калибровки 100%-ного уровня шестого канала кратковременно нажмите кнопку «-» - панель перейдет в режим калибровки нулевого уровня заполнения. В этом режиме уровня индикатор текущего калибруемого канала засвечен наполовину. Опустите на датчике текущего канала поплавок в крайнее нижнее положение и нажмите кратковременно кнопку «+» - панель автоматически откалибрует нижнюю точку измерения уровня текущего канала, о чем сигнализируется двукратным засвечиванием индикатора.
Однократное нажатие кнопки «-» приводит к переходу к следующему каналу. Процедура калибровки аналогична описанной выше.
По окончании настройки удерживайте нажатой кнопку «-» в течение времени >3c, затем нажмите кратковременно кнопку «+». Панель перейдет в режим индикации, о чем сигнализируется двукратным полным засвечиванием всех шести индикаторов.
7.8 Режим индикации.
В режиме индикации индикатор каждого канала засвечивается в зависимости от измеренного значения уровня снизу вверх с шагом 10%.
7.9 Регулировка яркости индикаторов.
Ступенчатая регулировка яркости возможна только в режиме индикации осуществляется последовательным нажатием кнопок «+» или «-» для увеличения или уменьшения яркости соответственно. При этом уровень яркости запоминается в энергонезависимой памяти контроллера и при следующем включении панели восстанавливается.
8 Техническое обслуживание
8.1 Конструктивные и схемотехнические решения, реализованные при создании панели, обеспечивают ее длительную и надежную работу без обслуживания и ремонта.
8.2 Техническое обслуживание сводится к необходимости еженедельного удаления пыли, грязи, масла и других загрязнений с поверхности панели с использованием хлопчатобумажной ветоши и спирта, при необходимости.
ВНИМАНИЕ! Не используйте для протирки бензин, ацетон, уайт-спирит, дихлорэтан и другие органические растворители.
9 Возможные неисправности и методы их устранения
Панель не должна ремонтироваться потребителем. При возникновении неисправностей обращайтесь к изготовителю.
Возможные неисправности во внешних цепях и способы их устранения приведены в таблице 1.
Таблица 1
Признак неисправности | Вероятная причина неисправности | Метод устранения неисправности | Примечание |
1.При включении питания панели не засвечиваются светодиодные индикаторы | Отключен автоматический выключатель питания панели на щите | Включить соответствующий автоматический выключатель | |
2. На каком-либо из каналов отображается некорректное значение уровня заполнения | 1. Неверное подключение измерительных цепей 2. Не произведена настройка и калибровка панели | 1. Проверьте подключения панели. 2. Произведите настройку и калибровку панели в соответствии с п. 7.7 |
10 Правила хранения
12.1 Гарантийный срок хранения изделия в упаковке поставщика - 24 месяца.
12.2 Приборы панели в упаковке изготовителя следует хранить при условиях С по ГОСТ 15150-1969 при отсутствии в окружающей среде кислотных и других агрессивных примесей.
11 Транспортировка
11.1 Упаковка и временная противокоррозионная защита приборов панели – по ГОСТ23088‑1990, категория
для условий хранения и транспортирования С по ГОСТ15150-1969.
11.2 Приборы панели с паспортом упаковываются в индивидуальную транспортную тару. Панель должна упаковываться в ящик по ГОСТ9142-1990 из гофрированного картона по ГОСТ7376-1989. Клапаны ящика в местах соединения склеиваются клеевой лентой по ГОСТ18251-1987 или перевязываются шпагатом по ГОСТ17308-1988.
11.3 На транспортную тару должны быть нанесены манипуляционные знаки “Хрупкое, осторожно” и “Беречь от влаги” согласно ГОСТ14192-1977.
Примечание - По согласованию с заказчиком может допускаться поставка панели без транспортной тары.
11.4 Приборы панели следует транспортировать в соответствии с требованиями ГОСТ12997-1984 морским, речным, железнодорожным и автомобильным транспортом по правилам перевозок груза, действующим на транспорте данного типа, при условии зашиты от непосредственного попадания влаги и механических повреждений.
При этом, условия транспортирования панели в части воздействия климатических факторов не должны превышать требований по группе условий хранения С по ГОСТ15150-1969.
Не допускается транспортировать приборы панели в транспортных средствах, имеющих остатки едких химикатов, цементной и угольной пыли.
12 Приложения
1) Панель индикации уровней в цистернах. Габаритный чертеж.
3) Панель индикации уровней в цистернах TLM-01. Схема электрическая соединений.
13 Свидетельство о приёмке
13.1 Панель индикации уровней в цистернах TLM-01,
заводской N ____________________
соответствует комплекту документации и признана годной для эксплуатации.
Дата выпуска ²___²_______200__ г.
_____________________________________(Должность и подпись представителя ТК)
_____________________________________
/Фамилия/
14 Гарантийные обязательства
14.1 Изготовитель гарантирует соответствие панели индикации уровней в цистернах требованиям конструкторской документации и настоящего паспорта при соблюдении потребителем правил монтажа, ввода в действие и эксплуатации.
Гарантийный срок эксплуатации 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты изготовления.
14.2 Разборка приборов панели в условиях потребителя не допускается.
14.3 Гарантийный ремонт осуществляется на предприятии - изготовителе.
ВНИМАНИЕ: При вскрытии приборов панели потребителем гарантии не действительны.
Адрес предприятия-изготовителя:
54010 Украина, г. Николаев, ООО "НЕПТУН-ЭЛЕКТРО".
ул. Бузника, 5;
Тел (0512) 58-04-95;
Тел/Факс (0512) 58-04-94.
www.
*****@***com
ПРИЛОЖЕНИЕ 1
Панель контроля индикации уровней в цистернах.

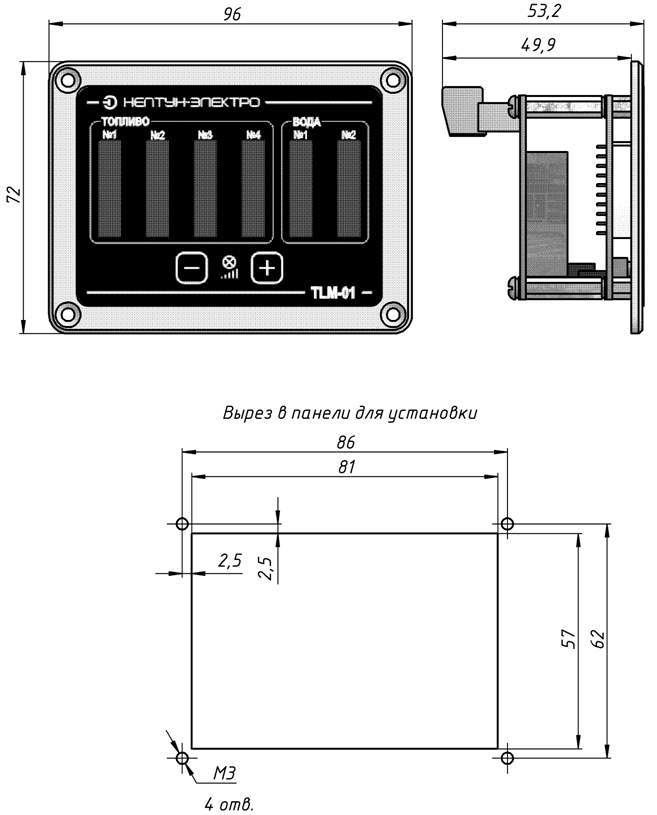

Габаритный чертеж.
ПРИЛОЖЕНИЕ 2

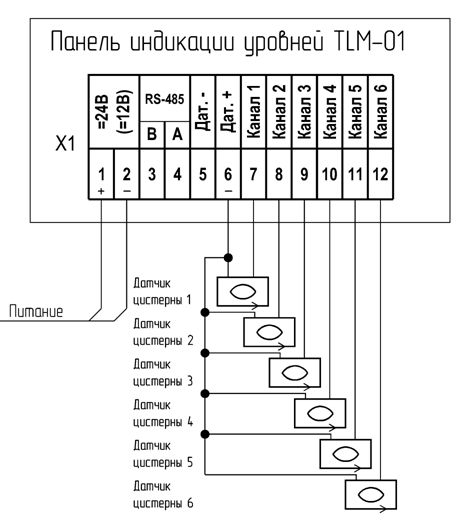

Панель индикации уровней в цистернах TLM-01. Схема электрическая соединений.
