провести контроль наличия нефти, избыточного давления и вакуума в загерметизированном участке нефтепровода. В случае их обнаружения прекратить работы в ремонтном котловане, обеспечить откачку нефти и провести работы по устранению избыточного давления и вакуума в загерметизированном участке нефтепровода;
размотать стропу на защитной решетке поз. 15 (Рис.9), после чего решетку установить на торце трубы и закрепить на наружной ее поверхности;
Внимание! Нахождение ремонтного персонала напротив среза трубы нефтепровода до момента полного падения давления и образования зазора между трубой и герметизатором – запрещается.
соединительную втулку поз. 18 со стропой поз.19 при помощи штанги монтажной поз.17 закрепить на хвостовике сцепного устройства герметизатора;

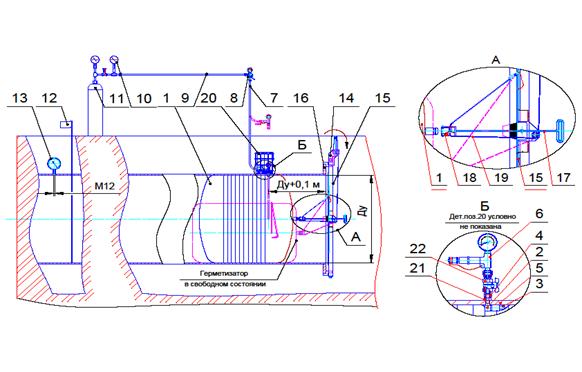

Рис.11 Схема установки оборудования из комплектов «КВО-1/2/3» при извлечении герметизаторов из открытого конца нефтепровода
1 - Герметизатор ; 2 - Штуцер ; 3 - Пневмопровод ; 4 - Переходник рукава герметизатора ; 5 - Нефтепровод ; 6 - Узел контроля давления ; 7 - Рукав III 9-2 ГОСТ 9356-75 (10 м) ; 8 - Узел подачи воздуха ; 9 - Пневмопровод ; 10 - Редуктор давления РВ-90 ; 11 - Источник сжатого газа ; 12 - Маячок ; 13 - Узел контроля давления/вакуума ; 14 - Лебедка в составе решетки защитной ; 15 - Решетка защитная ; 16 - Фланец ; 17 - Штанга монтажная ; 18 - Втулка соединительная ; 19 - Стропа; 20 - Защитная решетка; 21 - Гайка; 22 - Вентиль.
пропустить стропу через ролики на решетке защитной, вставить конец стропы поз.19 в прорезь барабана лебедки поз.14 и намотать ее до натяжения;
с помощью внешних элементов пневмосистемы – блока контроля давления и блока подачи воздуха сбросить давление в герметизаторе поз.1 до атмосферного;
внешним осмотром проверить наличие зазора между герметизатором и внутренней поверхностью трубы нефтепровода поз 5;
отсоединить блок контроля давления поз. 1 (Рис.10) и переходник поз.3 от штуцера поз.12. С помощью специального ключа

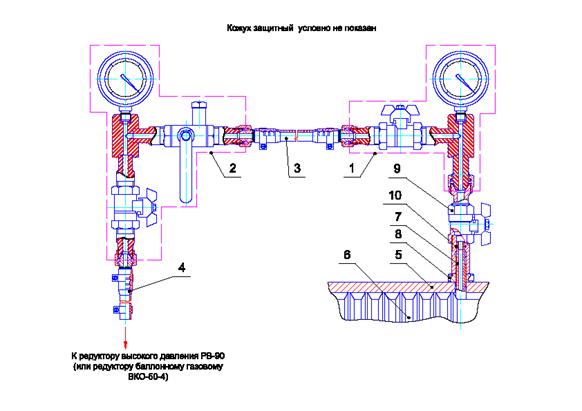

Рис.12 Схема установки блоков подачи воздуха и контроля давления из комплектов «КВО-1/2/3» при установки и извлечении герметизаторов из внутренней полости наклонного и горизонтального
участков нефтепровода
1. Блок контроля давления 2. Блок подачи воздуха 3. Рукав узла подачи воздуха (10 м).4. Рукав узла подачи воздуха (2 м).5. Нефтепровод.6. Герметизатор "ГРК".
7. Штуцер.8. Гайка.9. Кран шаровый 10. Уплотнительное кольцо
выкрутить штуцер поз. 12 из пневмопровода герметизатора и извлечь его наружу из отверстия в нефтепроводе;
повторно убедиться в отсутствии вакуума и избыточного давления в отсеченном участке нефтепровода и наличия зазора между герметизатором и внутренней поверхностью трубы;
провести извлечение герметизатора из внутренней полости нефтепровода, наматывая стропу на барабан лебедки, до момента соприкосновения с защитной решеткой;
вытянуть стропу из лебедки поз.14 (Рис.9), соединительной втулки сцепного устройства поз 18, снять защитную решетку поз. 15 и извлечь герметизатор.
5.2.4.2 На всех стадиях проведения работ по герметизации внутренней полости нефтепровода и при извлечении герметизатора через открытый конец трубы должны соблюдаться требования безопасности согласно РД 75.180.00-КТН-159-13.

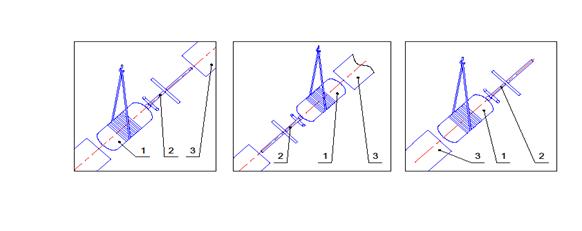

Рис.13 Схема строповки герметизаторов и устройств центрирования при запасовке герметизаторов во внутреннюю полость наклонного участка нефтепровода при углах наклона до 900 включительно
1-Герметизатор. 2-Монтажное устройство. 3-Нефте - и нефтепродуктопровод.
5.2.5 Порядок извлечения герметизаторов из внутренней полости наклонного участка нефтепровода при нижнем расположении открытого торца трубы
Извлечение герметизатора из внутренней полости наклонного участка технологического или магистрального нефтепровода при нижнем расположении открытого торца трубы проводить в следующем порядке:
доставить к месту проведения работ устройство для запасовки и центрирования герметизатора (поз.15) в наклонных участках нефтепровода ( Рис.8);
закрепить на наружной поверхности трубы с помощью хомута поз.23 лебедку поз.14 с ленточной стропой поз.19;
привести в рабочее состояние устройство для запасовки и центрирования, для чего раздвинуть и закрепить поворотные опоры поз.6 (Рис.6), прикрепить направляющее устройство поз.2 на втулку центрирующего устройства поз.4;
освободить часть стропы, пропустить стропу через ролики поз.13 на направляющем устройстве (Рис.6);
закрепить второй конец стропы на противоположной от лебедки стороне хомута поз.23;
с помощью лебедки подвести устройство для запасовки и центрирования к герметизатору;
с помощью соединительной втулки поз.11 (Рис.6) закрепить устройство для запасовки и центрирования на герметизаторе поз.1.
с помощью внешних элементов пневмосистемы – блока контроля давления поз.6 и блока подачи воздуха поз.8 сбросить давление в герметизаторе поз.1 до атмосферного (Рис.8);
внешним осмотром проверить наличие зазора между герметизатором и внутренней поверхностью трубы нефтепровода поз 5;
отсоединить блок контроля давления поз. 1 (Рис.10) и переходник поз.3 от штуцера поз.12. С помощью специального ключа выкрутить штуцер поз. 12 из пневмопровода герметизатора и извлечь его наружу из отверстия в нефтепроводе;
повторно убедиться в отсутствии вакуума и избыточного давления в отсеченном участке нефтепровода и наличия зазора между герметизатором и внутренней поверхностью трубы;
провести извлечение герметизатора из внутренней полости нефтепровода, разматывая стропу с барабана лебедки, до момента выхода герметизатора из внутренней полости трубы;
удалить герметизатор и устройство для запасовки и центрирования с места проведения работ.
5.3 Технология безопасного проведения работ с использованием герметизаторов на технологических нефтепроводах
5.3.1 Общие требования к подготовительным работам
5.3.1.1 При применении герметизаторов на технологических нефтепроводах, необорудованных камерами приема СОД, должна быть обеспечена возможность их извлечения из внутренней полости через свободный конец трубы с фланцевым соединением.
Подготовительные работы перед установкой герметизатора во внутреннюю полость трубы должны соответствовать п. 2.2.1 настоящего РЭ.
5.3.2 Порядок установки герметизатора во внутреннюю полость горизонтального и наклонного участков технологического нефтепровода
5.3.2.1 Порядок проведения работ по установке герметизаторов во внутреннюю полость горизонтального и наклонного участка технологического нефтепровода должны соответствовать п. 2.2.2, 2.2.3 настоящего РЭ.
5.3.3 Порядок извлечения герметизаторов из внутренней полости горизонтального и наклонного участков технологического нефтепровода при верхнем расположении открытого торца трубы
5.3.3.1 Порядок проведения работ по извлечению герметизаторов из внутренней полости горизонтального и наклонного участков технологического нефтепровода должен соответствовать п. 2.2.4 настоящего РЭ.
5.3.4 Порядок извлечения герметизаторов из внутренней полости наклонного участка технологического нефтепровода при нижнем расположении открытого торца трубы
5.3.4.1 Порядок проведения работ по извлечению герметизаторов из внутренней полости технологического нефтепровода должен соответствовать п. 2.2.5 настоящего РЭ.
На всех стадиях проведения работ по герметизации внутренней полости нефтепровода и при извлечении герметизатора через открытый конец трубы должны соблюдаться требования безопасности согласно РД 75.180.00-КТН-159-13.
5.4 Меры безопасности
5.4.1 Работы по перекрытию нефтепровода с использованием герметизаторов должны проводиться персоналом аварийно-восстановительной службы под руководством ответственного ИТР, назначенного приказом по АО МН, РУМН, РСУ, знающего правила безопасности, прошедшего проверку знаний и допущенного к руководству этими работами.
5.4.2 Работы по установке герметизаторов должны проводиться по наряду-допуску на газоопасные работы, который оформляется в соответствии с требованиями «Регламента организации огневых, газоопасных и других работ повышенной опасности на взрывоопасных и пожароопасных объектах предприятий системы «Транснефть».
5.4.3 К выполнению работ по перекрытию нефтепроводов допускаются лица мужского пола в возрасте не моложе 18 лет, обученные и успешно прошедшие проверку знаний согласно «Системы организации работ по охране труда и промышленной безопасности на нефтепроводном транспорте».
5.4.4 Во время проведения работ по вводу герметизатора в нефтепровод запрещается нахождение рабочего персонала, не задействованного в процессе монтажа в ремонтном котловане.
5.4.5 Во время проведения работ по заполнению герметизатора сжатым воздухом, обработке кромок трубы и приварке катушки запрещается нахождение ремонтного персонала напротив среза трубы, внутри которой находится герметизатор под рабочим давлением.
5.4.6 Во время проведения работ возле контрольных отверстий и возле узла контроля давления/вакуума должны находиться представители ремонтной бригады для наблюдения за давлением на манометре узла контроля давления в герметизаторе, контроля загазованности внутри трубы и в рабочем котловане, уровнем нефти в нефтепроводе, давлением и разрежением в отсеченном участке нефтепровода. Периодичность контроля – один раз в час в соответствии с РД 75.180.00-КТН-159-13.
5.4.7 При образовании вакуума в нефтепроводе или повышении избыточного давления остановить работы, вывести персонал из ремонтного котлована (на расстояние не менее 10 м от торцов труб) и принять меры по устранению вакуума (избыточного давления) путем увеличения количества подаваемого воздуха сверлением дополнительных отверстий, или другими мерами.
|
