Инструкция по переводу подсистемы Приток-АР на частоты Росгвардии.

Массовый переход на новые частоты осложняется тем, что одновременно должны охраняться как объекты, работающие на старых частотах, так и объекты, уже переведенные на новую частоту.

Перевод на новые частоты может производиться в двух вариантах – с временной приостановкой охраны объектов или без приостановки охраны. Мы рекомендуем второй вариант. Для этого:

1.  Развертываем базовую станцию на новой частоте или перепрограммируем радиостанцию базового модуля и ретрансляторов на новую частоту. Проверяем КСВ базовой антенны и ретрансляторов. При необходимости подстраиваем антенну.

2.  Создаем новый диапазон карточек, тот, в котором будем развертывать объекты на новой частоте.

3.  На объекте перепрограммируем модуль РПДУ, при необходимости настраиваем антенну по минимуму КСВ.

4.  Переносим карточку объекта в новый диапазон.

5.  При полном переносе отключаем старую базовую станцию.

Более подробно алгоритм описан ниже.

На стороне ПЦН.

Получаем базовый модуль Приток-АР-БМ-01 с настроенной новой частотой. Получаем полный комплект, необходимый для установки базового модуля (антенна, мачта, фидер и т. д. и т. п.). Устанавливаем базовый модуль вместо предполагаемого использования. Обрезаем (в соответствии с новой частотой на БМ), устанавливаем и подключаем базовую антенну, подаем питание на БМ. Должен получиться второй БМ, идентичный первому, но с другой частотой на радиостанции. Проверяем наличие просадки напряжения при передаче сигнала и исправность АКБ базового модуля. Измеряем КСВ, добиваемся значений КСВ не более 1,2 (чем больше, тем хуже, чем ближе к значению «1», тем лучше). Добавляем БМ в АРМ Конфигуратор (Вся система → Компьютер → Драйвер сети → Коммуникатор TCP/IP с прошивкой RADIO → Базовый модуль). Заводим новый диапазон карточек. При переключении объекта, заводим карточку на объект в новом диапазоне, одновременно вычеркивая ее из старого диапазона.

На стороне объекта

НЕ нашли? Не то? Что вы ищете?
Установить необходимую частоту на радиостанции в РПДУ на объекте (такую же, как на БМ см. Приложение 1). Установить объектовую антенну, с необходимой длиной для работы с новой частотой (если возможно - антенна подрезается, если невозможно — заменяется или, в условиях мастерской, наращивается до необходимой длины центральный стержень). Размеры антенны в приложении 2. Испытания, проведенные с антенной настроенной на 171 МГц, показали, что без дополнительных настроек она вполне работоспособна на частотах до 165 МГц. Измеряем просадку напряжения при выходе объектовой радиостанции на передачу, проверяется исправность АКБ. Измеряем КСВ на объектовой антенне (так же как и на ПЦН п.6). Допустимым является КСВ не более 2. Переносим прибор в АРМ Конфигуратор со старого диапазона карточек на новый. Загружаем таблицу направлений для обоих базовых модулей. Убеждаемся в том, что прибор на связи (отвечает на команду «опрос»). Комплексно проверяем работу прибора с ПЦН (режимы взятия-снятия, подача тревог шлейфов).

Таким образом, можно постепенно переключить все действующие объекты с одной частоты на другую не нарушая режима охраны.

В случае крайней необходимости можно перевести подсистему на новые частоты, не прибегая к установке дополнительной базовой станции.

В этом случае, для перевода РСПИ Приток-А-Р на новые частоты, необходимо перепрограммировать радиостанции базовых модулей Приток-БМ-01, радиостанции ретрансляторов Приток-РР-01 и радиостанции объектовых устройств РПДУ-01.

Перепрограммирование радиостанций базовых модулей и ретрансляторов (Motorola GM-340) производится c помощью программатора RKN4081 и специального программного обеспечения.

Перепрограммирование радиостанций объектовых устройств (Alinco DJ 195) производится с кнопок радиостанции в соответствии с Приложением 1. Если предыдущая частота работы была в пределах 170-173 МГц, то изменение размеров антенны не потребуется. При работе СПИ в диапазоне 148 МГц, необходимо подрезать центральный стержень в соответствии с Приложением 2.

.

Приложение 1. Программирование модуля РПДУ-01 объектового прибора.

В модуле РПДУ-01 находится радиостанция ALINCO 195, для ее перепрограммирования на новую частоту необходимо:

1.  Вынуть из радиостанции разъемы гарнитуры.

2.  Произвести сброс ранее выставленных установок, удерживая нажатой клавишу FUNC/SET, включить радиостанцию, нажав клавишу POWER ( на дисплее должны высветится все сегменты ).

3.  Установить уровень звукового сигнала равной 13. Для этого нажать клавишу VOL (на дисплее в левом нижнем углу появиться индикация VOL00), вращением рукоятки настройки установить VOL13. Повторно нажать клавишу VOL.

4.  Выбрать канальный режим частоты. Для этого нажать клавишу V/M MW (на дисплее появиться мигающая буква М и номер канала).

5.  Выбрать, если необходимо, требуемый канал поворотом ручки.

6.  Нажать кнопку FUNC/SET и пока горит буква F, нажать кнопку V/M MW. Буква М на индикаторе должна начать мигать. Этот режим предназначен для программирования частоты и мощности радиостанции на выбранном канале.

7.  Для изменения мощности следует нажать FUNC/SET, и пока горит буква F, нажать кнопку с цифрой 5. В левом верхнем углу индикатора должны загореться буквы LO (режим 2 Вт). Повторное нажатие этих кнопок переводит радиостанцию в режим 5Вт (буквы LO гаснут).

8.  Для изменения частоты работы радиостанции следует набрать на цифровой клавиатуре радиостанции нужную частоту.

9.  Для сохранения выбранных настроек в памяти радиостанции следует нажать кнопку FUNC/SET и пока горит буква F, нажать кнопку V/M MW. Буква М на индикаторе должна перестать мигать.

10.Убедиться в том, что радиостанция запомнила ваши настройки, выключив ее на некоторое время и повторно включив. На индикаторе должна быть ваша частота. Буквы LO в верхнем левом углу индикатора указывают на мощность 2 Вт. Отсутствие этих букв говорит о выбранной мощности 5 Вт. Буква М должна постоянно гореть. Если буква М мигает, то следует вернуться к пунктам 7 или 8.

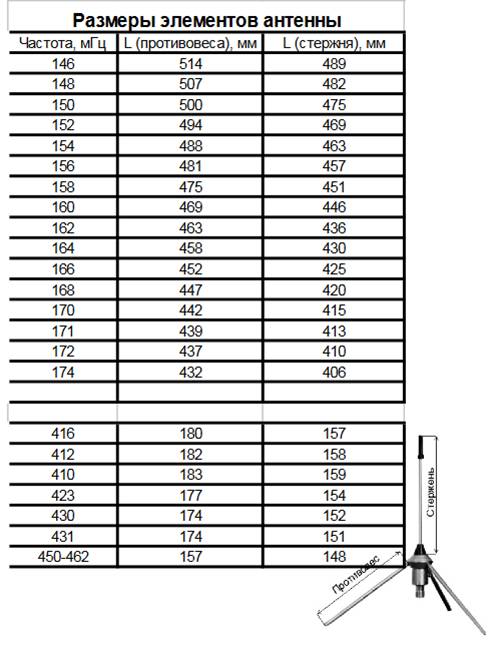

Приложение 2. Размеры объектовых антенн.
