Описание YE01D (CV01A)

Описание YE01D (CV01A)

Приемопередатчик для 3-х компонентного видеосигнала и цифрового аудиосигнала

ü  Предназначен для передачи 3-х компонентного цветного видеосигнала и цифрового аудиосигнала по кабелю витой пары CAT5;

ü  пассивный (не требует питания);

ü  розетка RJ45 под витую пару;

ü  RCA розетки: Y, Pb, Pr;

ü  RCA розетка: цифровой аудиосигнал;

ü  расстояние передачи до 300 м для видео и до 180 м для цифрового аудио;

ü  поддерживает форматы HDTV видеосигнала (480i/ 480p/ 720p/ 1080i);

ü  предназначен для использования с DVD, видеомагнитофонами, телевизорами, мониторами, спутниковыми приемниками, домашними кинотеатрами и другим оборудованием, поддерживающим 3-х компонентный цветной видеосигнал;

ü  блок питания в комплекте;

ü  размеры 70x133x44 мм;

ü  вес 300 г.

Вид со стороны гнезда	№ контакта	Цвет провода	Цепь
	1	Бело-оранжевый	Pr+
2	Оранжевый	Pr-
3	Бело-зеленый	Pb+
4	Синий	Y+
5	Бело-синий	Y-
6	Зеленый	Pb-
7	Бело-коричневый	Audio+
8	Коричневый	Audio-

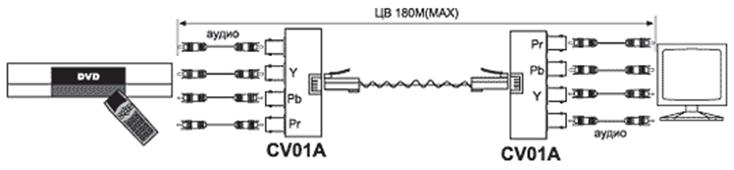

Схема подключения CV01A
