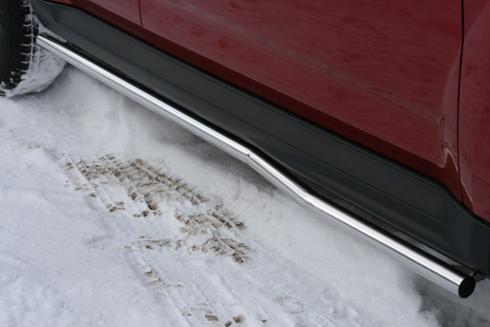

	Пороги труба d42 изогнутые
для MITSUBISHI OUTLANDER XL ’2010
	MIOU.80.1034

	Уважаемый Покупатель!
	Коллектив «Союз-96» благодарит Вас за приобретение нашей продукции
Для успешной установки аксессуара Вам понадобится:
	1.	Ключ рожковый 13
	2.	Головка 13, 17, 19 с воротком

Монтажный комплект:

1	Порог (прав.,лев.), 2шт.		2	Кронштейн передний (прав.,лев.), 2шт.		3	Кронштейн задний (прав.,лев.), 2шт.

4	Закладной болт М10, 2шт.		5	Закладной болт М12, 4шт.

Крепеж:
6		Болт М8х25 8шт.		7		Гайка М8 8шт.		8		Гайка М10 2шт.		9		Гайка М12 4шт.

10

Шайба 8 (кузов.) 16шт

11

Шайба 10 (кузов.) 2шт

12

Шайба 12 (кузов.)4шт

13

Гровер 8 8шт.

14

Гровер 10 2шт.

15

Гровер 12 4шт.

	9, 12, 15   5   2

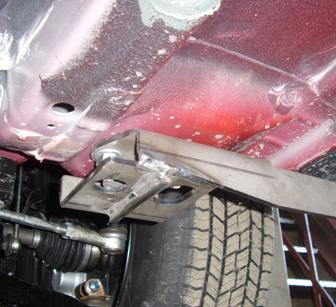

Шаг 1 Установить кронштейны поз.2 на передние части лонжеронов (правый и левый), закрепить крепежом поз.9, 12 и 15 с закладными поз.5. Инструмент: Головка 19 с воротком.
	8, 11, 14   4   3

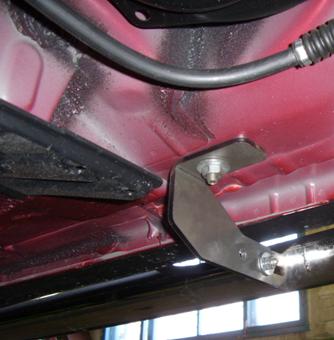

Шаг 2 Установить кронштейны поз.3 на заднюю часть днища (справа и слева), закрепить крепежом поз.8, 11 и 14 с закладными поз.4. Инструмент: Головка 17 с воротком.

1   7, 10, 13

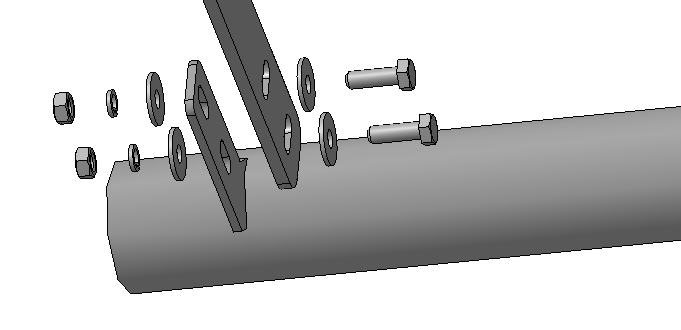

Шаг 3 Установить пороги на кронштейны, закрепить крепежом поз.6, 7, 10 и 13 (показана передняя часть правого порога). Инструмент: Головка 13 с воротком, ключ 13.

Шаг 4 Выровнять пороги, окончательно затянуть крепеж. Инструмент: Головка 13, 17, 19 с воротком, ключ 13.

ПОЗДРАВЛЯЕМ С УСПЕШНОЙ УСТАНОВКОЙ!
