ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ДУШЕВОЙ КАБИНЫ CS-900A HI, СS-1000A HI
Размеры: 80*80*215 см
90*90*215 см
100*100*215 см
1. Инструкция
(1) Используйте отвертку-шестигранник для того, чтобы подкрутить вертикальные винты на верхних колесиках, регулируя высоту двери, чтобы она встала в нужное место.
(2) После установки, укрепите место соединения профиля и поддона силиконовым клеем. Затем, используйте нейтральное очищающее средство для очистки профиля и стекла, чтобы на нем не оставалось следов, и оно стало чистым.
2. Замечания к использованию
(1) Провод заземления должен быть подсоединен, если кабина использует функцию пара или гидромассажа.
(2) Старайтесь открывать и закрывать двери плавно, чтобы не вызвать поломку по неосторожности. Смазывайте механизмы раз в месяц, чтобы двери ходили мягко.
(3) Строго запрещается использовать для чистки любые виды кислот или щелочей, острые предметы. Чистка и уход за кабиной должны производиться регулярно.
(4) Дети и люди с ограниченными возможностями не должны пользоваться кабиной в одиночку.
(5) Не пытайтесь взобраться на душевую кабину, не вешайте на нее тяжелые предметы.
(6) Материал стенок – ABS, при температуре выше 80 градусов Цельсия он становится мягким, необходимо чтобы температура воды не достигала такого уровня. Предпочтительно включать сначала холодную воду, затем горячую.
(7) Если при нормальном давлении воды из смесителя идет слабый поток, прочистите клапан смесителя, возможно, он засорился.
(8) Скрепите места стыковок силиконовым уплотнителем, чтобы не допускать протечек воды.
(9) Если внутри кабины есть вода, оставьте двери открытыми, чтобы кабина хорошо проветрилась. Если ее не проветривать, может появиться плесень и неприятный запах.
Запчасти
Название | Рисунок | Название | Рисунок |
Уровень |
| Карандаш |
|
Клеевой пистолет |
| Кожаный молоток |
|
Электродрель |
| Стеклянное сверло |
|
Ножницы |
| Метр |
|
Отвертка |
| Линейка |
|
Винт | |||
Винт | |||
Винт |
4*25 12шт
4*12 8 шт
4*25 22 штСерийный номер | Название | Рисунок | Кол-во |
А | Поддон |
| 1 |
А1 | Сифон |
| 1 |
Запчасти
Серийный номер | Название | Рисунок | Кол-во |
С1 | Пристенный алюминиевый профиль |
| 2 |
С2 | Верхняя и нижняя дорожка |
| 2 |
С3 | Ручки |
| 2 |
С4 | Ролик |
| 8 |
С5 | Стеклянный зажим |
| 4 |
С6 | Дверной магнитный уплотнитель |
| 1 |
С7 | Уплотнитель - отбойник |
| 4 |
С8 | Уплотнитель |
| 2 |
С9 | Фиксатор |
| 8 |
С10 | Стеклянное ограждение |
| 4 |
Винт 4*10
Запчасти
Серийный номер | Название | Рисунок | Кол-во |
D1 | Задняя алюминиевая панель |
| 1 |

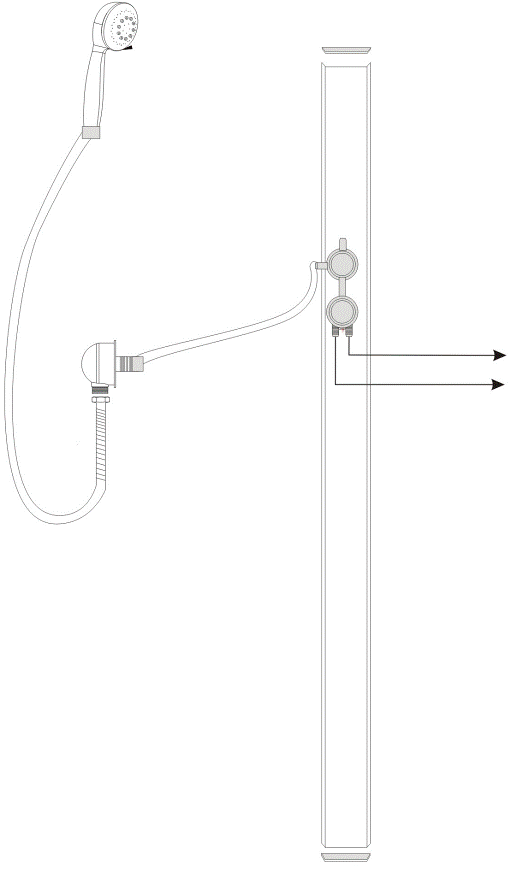

D3 | Смесительный кран |
| 1 |
Серийный номер | Название | Рисунок | Кол-во |
E1 | Полочка |
| 1 |
E2 | Ручной душ |
| 1 |
E3 | Большое соединение |
| 2 |
E4 | Шланг ручного душа |
| 1 |
E5 | Заднее стекло |
| 2 |
Шаг 1:
Данная душевая кабина должна ставиться в угол комнаты. Отверстие для слива в полу комнаты необходимо расположить в подходящем месте.
Соедините шланг слива с сифоном. Наклоните поддон и опустите другой конец сливного шланга в отверстие в полу.
Подвиньте поддон в нужное место, проверьте с помощью уровня, горизонтально ли стоит поддон. Если горизонтальность нарушена, подкрутите винты и зафиксируйте гайки.
Серийный номер | Название | Рисунок | Кол-во |
А | Поддон |
| 1 |
А1 | Сифон |
| 1 |
Перед началом установки убедитесь, что:
1. Поддон стоит параллельно полу, если нет – отрегулируйте винты на ножках.
2. Подвод воды настроен правильно и прочно.

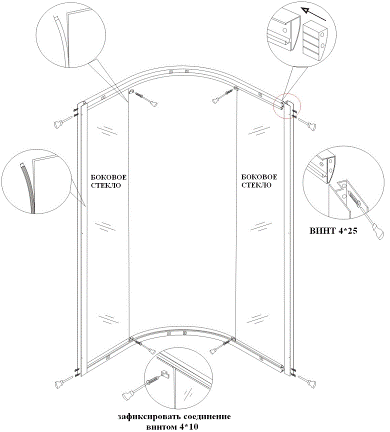

Шаг 2:
Серийный номер | Название | Рисунок | Кол-во |
С1 | Пристенный алюминиевый профиль |
| 2 |
С2 | Верхняя и нижняя дорожка |
| 2 |
С5 | Стеклянный зажим |
| 4 |
С8 | Уплотнитель |
| 2 |
С9 | Фиксатор |
| 8 |
С10 | Стеклянное ограждение |
| 2 |
Шаг 3:
Серийный номер | Название | Рисунок | Кол-во |
E1 | Полочка |
| 1 |
E2 | Ручной душ |
| 1 |
E3 | Большое соединение |
| 2 |
E4 | Шланг ручного душа |
| 1 |

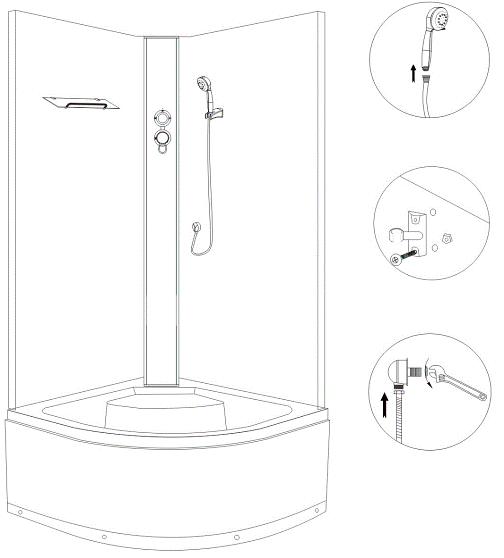

Закрепите аксессуары, согласно следующей иллюстрации

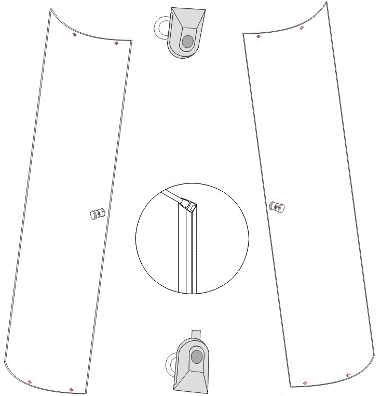

Шаг 4:
Серийный номер | Название | Рисунок | Кол-во |
С3 | Ручки |
| 2 |
С4 | Ролик |
| 8 |
С6 | Дверной магнитный уплотнитель |
| 1 |
С7 | Уплотнитель - отбойник |
| 4 |
С10 | Стеклянное ограждение |
| 2 |
Шаг 5:

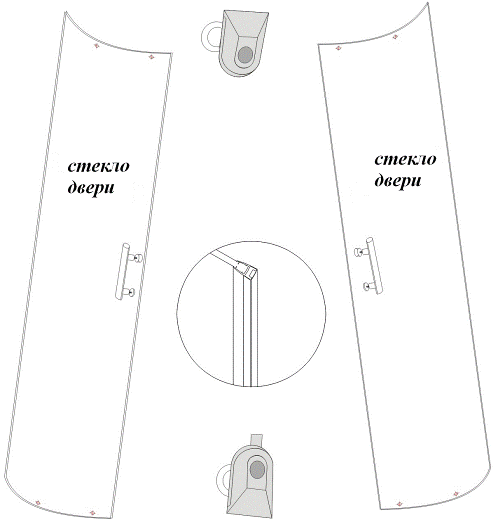

Установите стекло двери в алюминиевый каркас, см. рисунок ниже.
Примечание:
Сначала установите дверное стекло на верхние ролики, затем нажмите на пружинную кнопку нижних роликов, чтобы они попали в нижнюю дорожку, если это нелегко сделать, подрегулируйте винты на роликах.
Шаг 6:

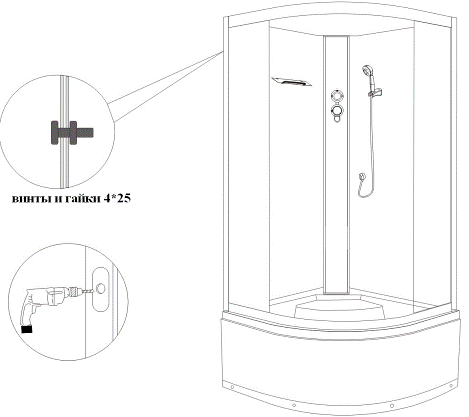

Шаг 7:
1. Снимите защитную пленку с поддона и крыши, так он будет лучше выглядеть.
2. В завершение используйте силиконовый клей в местах соединения, например алюминиевого профиля и поддона, и дайте ему высохнуть в течение 24 часов.
