Комплексное задание II уровня

Министерство образования и науки Челябинской области

Государственное бюджетное профессиональноt образовательное учреждение

«Южно-Уральский государственный технический колледж»

Комплексное задание II уровня

областного конкурса профессионального мастерства мастеров производственного обучения (руководителей практики из числа педагогических работников) областных государственных бюджетных и автономных учреждений - профессиональных образовательных организаций по укрупненной группе специальностей 09.00.00 Информатика и вычислительная техника
(Программные решения для бизнеса,
Сетевое и системное администрирование)

2017

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Задания II уровня оцениваются максимально в 80 баллов.

На II уровне выявляется степень сформированности у участников конкурсов умений и навыков практической деятельности.

Комплексное задание II уровня включает в себя методическую и практическую части выполнения заданий.

Практическая часть комплексного задания II уровня предполагает выполнение практического задания в формате WSR по компетенциям
«Программные решения для бизнеса» или «Сетевое и системное администрирование».

Суть задания по компетенции «Программные решения для бизнеса» состоит в разработке прототипа информационной системы, отвечающей заданным параметрам.

Суть задания по компетенции «Сетевое и системное администрирование» состоит в настройке параметров серверной операционной системы MS Windows Server, отвечающих заданным требования.

Время выполнения практического задания – 300 минут.

Данное задание оценивается максимально в 50 баллов

Методическая часть комплексного задания II уровня заключается в создании и очной защите методической разработки занятия учебной практики по любой теме профессиональных модулей специальностей или профессий среднего профессионального образования, входящих в укрупненную группу профессий, специальностей и направлений подготовки 09.00.00 Информатика и вычислительная техника.

Данное задание оценивается максимально в 30 баллов: 20 баллов - за содержание и оформление методической разработки урока учебной практики, 10 баллов – за презентацию (публичную защиту) методической разработки.

Министерство образования и науки Челябинской области

Государственное бюджетное профессиональноt образовательное учреждение

«Южно-Уральский государственный технический колледж»

Практическая часть комплексного задания II уровня

областного конкурса профессионального мастерства мастеров производственного обучения (руководителей практики из числа педагогических работников) областных государственных бюджетных и автономных учреждений - профессиональных образовательных организаций по укрупненной группе специальностей 09.00.00 Информатика и вычислительная техника
(Программные решения для бизнеса,
Сетевое и системное администрирование)

2017

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Практическая часть комплексного задания II уровня предполагает выполнение практического задания в формате WSR по компетенциям
«Программные решения для бизнеса» и «Сетевое и системное администрирование».

Суть задания по компетенции «Программные решения для бизнеса» состоит в разработке прототипа информационной системы, отвечающей заданным параметрам.

Суть задания по компетенции «Сетевое и системное администрирование» состоит в настройке параметров серверной операционной системы MS Windows Server, отвечающих заданным требования.

Время выполнения практического задания – 300 минут.

Данное задание оценивается максимально в 50 баллов

Практическое задание по компетенции «Программные решения для бизнеса»

Задание II-1. Разработка прототипа информационной системы

Разработка прототипа информационной системы включает ряд этапов:

-  системный анализ предметной области (построение диаграммы «сущность-связь»);

-  нормализацию отношений (не ниже 3-ей нормальной формы);

-  создание реляционной базы данных и заполнение ее информацией;

-  разработку запросов разной степени сложности;

-  создание клиентской части проекта для работы с построенной базой данных.

Время, отведенное на выполнение данного задания – 300 мин.

Максимальное количество баллов за выполнение данного задания – 50.

Условие: проанализируйте предметную область, представленную следующим описанием:

«Звездные войны… Уже много лет армия Империи пытается разгромить повстанцев – армию Республики. Ожесточенная борьба между темными и светлыми силами идет с применением супермощных кораблей. Каждый корабль относится к определенной серии («Звездный разрушитель», «Станция» и т. д.), имеет название и характеризуется принадлежностью либо Империи, либо Республике. Серии кораблей, в свою очередь, относятся к определенным типам («Империал-II», «Звезда смерти» и т. д.).

Необходимо построить систему, позволяющую вести учет звездных кораблей в удобной форме, и выполнять несложный анализ по следующим параметрам:

Тип	Серия	Длина (м)	Название корабля (принадлежность армии)
Звездный разрушитель	Империал-II	1600	«Химера» (Империя)
Звездный разрушитель	Виктория II	900	«Победа» (Империя)
Звездный разрушитель	Super	2250	«Затмение» (Империя)
Звездный разрушитель	Super	2250	«Железный кулак» (Империя)
Ударный носитель, фрегат	Class-II	734	«Пламя» (Империя)
Звездный разрушитель	Venator	1137	«Ночь» (Империя)
Звездный разрушитель	Империал I	1605	«Свобода» (Республика)
Интердиктор-звездный разрушитель	Адмирал-I&II	700	«Победа» (Республика)
Фрегат	Enforser	700	«Исполнитель» (Империя)
Звездный разрушитель	Nabulon	1040	«Мон-Каламари» (Республика)
Звездный разрушитель	Nabulon	1040	«Кореллия» (Республика)
Звездный разрушитель	Виктория-I	900	«Сокол» (Империя)
Звездный разрушитель	Testor	1600	«Разрушитель» (Империя)
Интердиктор-звездный разрушитель	Dominator	1605	«Затмение» (Империя)
Ударный носитель, фрегат	Class-II	734	«Поцелуй бритвы» (Республика)
Станция	Звезда смерти	10000	«Звезда смерти I» (Империя)
Станция	Звезда смерти	10000	«Звезда смерти II» (Империя)
Истребитель	ИнкомТ65с А2	16	«Орел» (Империя)
Истребитель	Ди&I	7	«Победоносец» (Республика)
Истребитель-перехватчик	Ди&&II	10	«Варвар» (Республика)
Истребитель-перехватчик	Коэнсайр	16	«Бесстрашный» (Империя)

Таблица №1 – Сведения о кораблях

Задание №1: построить диаграмму «сущность-связь».

Результат: ER-диаграмма

Количество баллов: 5

Задание №2: выполнить нормализацию отношений (минимум до 3-ей нормальной формы), создать базу данных «Флот» и заполнить ее информацией из таблицы №1.Необходимо также построить физическую модель данных.

Примечания:

-  данные можно взять из файла «список кораблей.xls»;

-  для создания базы данных можно использовать одну из современных СУБД: MSAccess, MSSQLServer, MySQL.

Результат: корректно заполненная нормализованная реляционная база данных «Фильмы» со схемой данных (диаграммой связей).

Количество баллов: 10

Задание №3: разработать ряд запросов.

Количество баллов (суммарное):10

1)  Запрос №1 (1 балл): вывести список звездных разрушителей, принадлежащих Империи.

2)  Запрос №2 (1 балл): вывести список всех кораблей, длина которых превышает 1000м. Отсортировать полученный список по длине в порядке убывания.

3)  Запрос №3 (2 балла): определить количество имперских кораблей каждого типа.

4)  Запрос №4 (3 балла): для каждого типа кораблей вывести названия серий, длина которых максимальна.

5)  Запрос №5 (3 балла): вывести названия типов кораблей, не имеющихся в арсенале Республики.

Задание №4: создать приложение, позволяющее вести учет кораблей.

Количество баллов (суммарное):25

Требования к приложению:

1)  приложение должно содержать форму, отображающую максимально полную информацию по имеющимся кораблям.
Примерный вид возможно нужных сеток приведен в таблице №2:

Название корабля

На чьей стороне воюет (Империя или Республика)

Длина

Серия

Тип

Таблица №2 –Вид столбцов сетки «Корабли»

Количество баллов:5

2)  форма должна содержать следующие работоспособные средства управления записями:

-  перемещение на первую (последнюю) запись;

-  перемещение на предыдущую (последующую) запись;

-  добавление записи;

-  удаление записи;

-  сохранение изменений.

Количество баллов: 12

3)  на форме должен быть организован поиск кораблей по воюющей стороне и типу.

Примечание:

-  запрещается!!!: вносить изменения через сетку и отображать внешние ключи своими кодами;

-  форму можно создавать с использованием любых технологий программирования.

Количество баллов:8

Результат: приложение, содержащее форму с дружественным интерфейсом, удовлетворяющую всем поставленным требованиям.

КРИТЕРИИ ОЦЕНОК

	Критерии	Баллы
1	системный анализ предметной области (построение диаграммы «сущность-связь»)	5
2	нормализация отношений (не ниже 3-ей нормальной формы)	10
создание реляционной базы данных и заполнение ее информацией
3	разработка запросов разной степени сложности	10
4	создание клиентской части приложения информационной системы средствами интегрированной среды разработки (IDE) на языке программирования	25
	Итого максимально	50

Практическое задание по компетенции

«Сетевое и системное администрирование»

Задание II-1. Работа с ОС Microsoft Windows Server

Время, отведенное на выполнение данного задания – 300 мин.

Максимальное количество баллов за выполнение данного задания – 50.

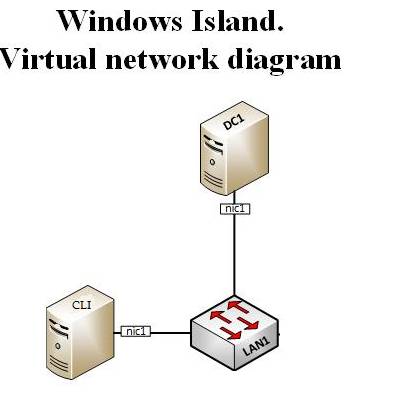

Базовая настройка

1.  Проверьте и по необходимости настройте базовые параметры на всех виртуальных машинах согласно таблице 1. При первом доступе к операционным системам либо следуйте указаниям мастера, либо, при необходимости, используйте следующие реквизиты: Administrator/qwerty для серверных систем; User/password для клиентских систем. Используемые логины и пароли сейчас и в дальнейшем документируйте. Обеспечьте наличие соответствующего документа на рабочем месте.

2.  Настройте разрешения файловой системы

a.  Настройте на CLI1 общую папку Distr. Обеспечьте полный доступ к ней и к ее содержимому для доменных администраторов; члены группы IT должны иметь возможность добавлять, изменять и удалять содержимое папки, но не должны иметь возможность удалить саму папку Distr; члены группы Sales должны иметь возможность просматривать содержимое папки и открывать файлы, но им должно быть запрещено удалять что-либо из содержимого папки. Все настройки должны быть выполнены с учетом правила предоставления наименьших необходимых привилегий.

3.  Настройте отказоустойчивость дисковой подсистемы

a.  В домене chel. ru на сервере CL1 настройте программное зеркалирование системного диска. Используйте для этого один из имеющихся в составе сервера дополнительных дисков. Вносить изменения в настройки виртуальной машины при этом запрещается! Будьте внимательны, переразметить системный раздел после зеркалирования не удастся, поэтому можете использовать второй из имеющихся дополнительных на сервере дисков для создания резервных копий.

Настройка сетевых служб

1.  В домене chel. ru настройте динамическую раздачу IP адресов для клиентов.

Переведите клиентские компьютеры в режим автоматического получения сетевых настроек. Убедитесь в правильности полученных настроек. Установите адрес исключения из диапазона выдаваемых адресов согласно таблице 2.

2.  На сервере DC1 в офисе chel. ru установите роль Службы политики сети и доступа.

Настройка служб каталогов

1.  На сервере DC1 установите роль контроллера домена chel. ru. В процессе установки так же установите роль DNS-сервера и настройте соответствующие зоны.

2.  Создайте пользователей, группы и организационные подразделения в доменах согласно таблице3. Учтите, что создавать каждого пользователя вручную накладно, используйте соответствующий скрипт. Все созданные учетные записи пользователей должны быть включены и иметь пароль PSWD.

3.  Введите компьютеры CLI1 в домен chel. ru

4.  В домене chel. ru настройте групповые политики, обеспечивающие выполнение следующих условий:

a.  пользователи группы IT должны быть членами локальных групп администраторов на всех компьютерах данного домена;

b.  для всех пользователей домена при открытии браузера IE должна открываться стартовая страница терминального сервера;

5.  В домене chel. ru настройте групповые политики, обеспечивающие выполнение следующих условий:

a.  удаленный рабочий стол включен на всех компьютерах домена и доступен для администраторов домена;

b.  для всех пользователей домена включено перенаправление папок Desktop и My Documents на файловый сервер CLI1 в специально созданные для этого папки;

c.  сетевые папки Man_share и Work_share с файлового сервера CLI1 подключены как сетевые диски (Z:\) для пользователей групп Managers и Workers соответственно;

6.  В домене chel. ru для членов группы Managers настройте перемещаемые профили. Для хранения профилей создайте папку D:\Profiles на сервере CLI1.

7.  Проследите за тем, чтобы пользователь имел полный доступ к файлам своего профиля на сервере и не имел никакого доступа к файлам профилей других пользователей.

Настройка общих служб

1.  На сервере CLI1 установите и настройте роль терминального сервера.

2.  Разверните терминальный сервер с лицензированием по компьютерам (используйте временную лицензию).

3.  Сконфигурируйте web-доступ RemoteApp к службам терминалов сервера.

4.  Опубликуйте программу Wordpad на web-портале RemoteApp для членов группы IT.

5.  Опубликуйте программу Notepad на web-портале RemoteApp для членов группы Sales.

Настройка служб управления файловыми хранилищами

1.  Создайте папку C:\Share на сервере CLI1 внутри папки создайте папки Man_share и Work_share.

2.  Запретите хранение аудио - и видео-файлов на серверах CLI1

3.  Установите на серверах CLI1файловые квоты согласно таблице 4.

Таблица 1 – Базовая настройка

№ п/п	Имя компьютера	Основной DNS-суффикс	IP-адрес	Имя локального администратора/пароль
1	DC1	chel. ru	10.10.10.10/24	admin/P@ssw0rd
3	CLI1	chel. ru	10.10.10.62/24

Таблица 2 – Диапазоны адресов

.

№ п/п	Офис	Начальный адрес	Конечный адрес	Исключения
1	chel. ru	10.10.10.100/24	10.10.10.180/24	10.10.10.150

Таблица 3 – Доменная иерархия

№ п/п	Домен	Подразделение	Группа	Члены группы
1	chel. ru	Employees	Sales	User1, …, User20
2	chel. ru	Employees	IT	User30, …, User40

Таблица 4 – Файловые квоты.

№ п/п	Путь	Тип квоты/ размер	Уведомление	Отчет пользователю
1	C:\Share\Man_share	Жесткая/ 300Mb	по e-mail при 85% и 100%	о дублирующих файлах
2	C:\Share\Work_share	С расширением/ 200Mb+ 50Mb	по e-mail при 100%	о больших файлах

КРИТЕРИИ ОЦЕНОК

	Критерии	Баллы
А1	Базовая настройка	5
А101	Локальные пользователи	1,5
А102	RAID	2
А103	IP-адресация	1,5
А2	Настройка сетевых служб	6
А201	DHCP	6
А3	Настройка служб каталогов	27
А301	DC1	4
А302	DC2	4
А303	Пользователи AD	3
А304	Доверительные отношения	4
А305	Ввод компьютеров в домен	2
А306	Групповые политики	4
А307	Права доступа	2
А308	Page IE	2
А309	Перемещаемые профили	2
А4	Настройка общих служб	5
А401	RemoteApp	1
А402	Терминальный сервер	3
А403	Публикация приложений	1
А5	Настройка служб управления файловыми хранилищами	7
А501	FS1/FS2	3
А502	Share/папки	2
А503	DFS	1
А504	Квоты	1
	Итого максимально	50

Министерство образования и науки Челябинской области

Государственное бюджетное профессиональноt образовательное учреждение

«Южно-Уральский государственный технический колледж»

Методическая часть комплексного задания II уровня

областного конкурса профессионального мастерства мастеров производственного обучения (руководителей практики из числа педагогических работников) областных государственных бюджетных и автономных учреждений - профессиональных образовательных организаций по укрупненной группе специальностей 09.00.00 Информатика и вычислительная техника
(Программные решения для бизнеса,
Сетевое и системное администрирование)

2017

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Методическая часть комплексного задания II уровня заключается в создании и очной защите методической разработки занятия учебной практики по любой теме профессиональных модулей специальностей:

09.02.01 Компьютерные системы и комплексы

09.02.03 Программирование в компьютерных системах

Данное задание оценивается максимально в 30 баллов.

Методическая разработка занятия учебной практики разрабатывается участником конкурса и представляется в …. Челябинского института профессионального образования (6, каб. 411) до 14 марта 2017г.

Разработка обязательно включает в себя мультимедийное сопровождение, которое прилагается к методической разработке занятия в качестве приложения на бумажном и электронном (диск или флеш-накопитель) носителях.

Оценивание конкурсных материалов осуществляется по следующим показателям:

Показатели	Максимальное количество баллов
1 Соответствие поставленных целей теме и содержанию занятия	4
2 Обоснованный выбор типа занятия для достижения поставленных целей	3
3 Обоснованный выбор методов обучения для достижения поставленных целей занятия	3
4 Обоснованный выбор форм обучения для достижения поставленных целей занятия	3
5 Логика проектирования деятельности педагога и обучающихся на уроке	3
6 Применение современных средств обучения и контроля	3
7 Соответствие оформления установленным требованиям	1
ИТОГО	20

Публичная защита методической разработки в форме самоанализа проведенного учебного занятия проводится в первый день конкурса. На защиту методической разработки каждому конкурсанту отводится 5 – 7 минут, защита сопровождается мультимедийной презентацией, возможно использование видео и аудио материалов, раздаточного материала и проч.

Оценивание публичной защиты методической разработки занятия учебной практики осуществляется по следующим показателям:

Показатели	Максимальное количество баллов
1 Представление методической разработки	2
2 Демонстрация фрагментов всех составных частей методической разработки	3
3 Демонстрация собственных педагогических инноваций	3
4 Технологическое сопровождение презентации	2
ИТОГО	10
