Замена маслосъемных колпачков(Головка блока цилиндров установлена)

Замена маслосъемных колпачков(Головка блока цилиндров установлена)

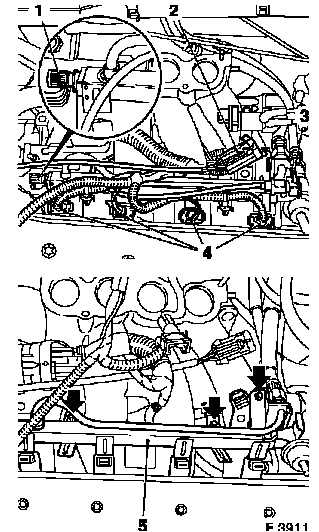

Внимание: Операция описана для двигателя X 16 XEL. Для Y 16 XE. Z 16 XE, X 18 XE1, Z 18 XE, Z 18 XEL процедура аналогична. Снятие, Разьединение Снимите распредвалы - смотри операцию "Распредвалы, Снятие и установка". Снимите гидрокомпенсаторы - смотри операцию "Гидрокомпенсаторы. Снятие и установка". Отсоедините провод датчика распредвала из разьема (2) . Отделите провод датчика оборотов коленвала из разьема (3). Отсоедините провода идущие на форсунки(4). Отсоедините топливные шланги от рампы.
Важно! Топливо в рампе находится под давлением - соблюдайте меры по обеспечению безопасности. Подсоедините Манометр, чтобы проверить давление в рампе к штуцеру (1). Сбросить давление можно с помощью нипеля находящимся в штуцере. Сливайте бензин в подходящий контейнер Снятие, Разьединение Отвентите крепящие болты рампы(показаны стрелками) (5).Осторожно выньте рампу с форсунками из нижней части впускного коллектора.
Снятие, разьединение Выкрутите свечи зажигания. Установте маховик или ведущий ведущий диск ключем KM-911 (1) и снимите шкив коленвала (2). Требуемые спец ключи для замены МСК MKM-889: Установочная головка MKM-889-2 рассухариватель MKM-889-3 установочный вал MKM-889-9 коронштейн MKM-889-11 Ручка рассухаривателя MKM-889-12 соединение MKM-889-13 сьемная головка MKM-889-15 Пинцет MKM-889-16 Адаптер Сжатого воздуха MKM-889-17 </TD< tr>
Установка, Соединение Установите кронштейны таким образом, что-бы установочный вал располагался по центру над свечными отверстиями. Выровняйте по центру кронштейн(1) и ногу кронштейна (2) и закрепите болтом к нижней стороне (показано стрелкой). Поместите оба кронштейна (3) вместе с установленым валом (4) на внутренние крепежи крышек распредвала и слегка притяните крепежными болтами крышек распредвала.
Установка, Соединение Выровняйте установочный вал двигая вдоль головки цилиндров таким образом, что-бы вал покрывал все свечные отверстия. Потом прикрепите оба конштейна с помощью крепящих болтов крышек распредвала. Закрепите установочный вал и притяните его болтом в в голове кронштейна(1). Наладка Поставьте коленвал п положение "ВМТ на 1-м цилиндре" - Метка на шкиве ремня ГРМ (2) выровняйте с меткой на передей крышке ремня ГРМ (3). Вторая метка (4) нанесенная на приводе ремня ГРМ, смещена на 180° от существующей "метки ВМТ 1-го цилиндра", она предназначена для точного выставления ВМТ на 2-м и 3-м цилиндрах. Для автомобиля с РКПП : поставьте на 1-ю передачу, для автомобилей с АКПП:Поставьте на "P". Поставьте на ручник и убедитесь что колеса стоят на земле.
Установка, Соединение Вверните адаптер сжатого воздуха MKM-889-17 (1) в резьбу свечного отверстия 1-го цилиндра и наполните сжатым воздухом цилиндер. Возьмите ручку (2) соедените с крепящим болтом (4) и удаляющей головкой (3) соберите. Засуньте собраное на установленный вал в райне 1-го цилиндра.
Установка, Соединение Нажните на клапанную пружину первого цилиндра, постепенно нажимая на ручку рассуцхаривателя (показано на рисунке) Важно! Съемочная головка рассухаривателя должна стоять вертикально стержню клапана - отрегулируйте головку рассухаривателя или кронштейн на головке цилиндров еще раз, если необходимо. Снятие, Разьединение Снимите клапанные шпонки (сухари)пинцетом (1) - не используйте намагниченый инструмент для снятия клапанных шпонок. Снимите клапанную головку и пружину. Важно! Не путайте детали разных клапанов при установке.
Снятие, Разъединение Снимите маслосьемный колпачек с направляющей клапана используя ключ KM-840 (1). Установка, Соединение Слегка смажьте клапанный стержень (3)машинным маслом. Поместите новый маслосьемный колпачек(2) на направлЯющую клапана используя оправку KM-835-A (4) и слегка постукивая молоточком по оправке осаживайте маслосьемный колпачек пока он не остановится. Снимите оправку, оденьте пружину клапана и верхнюю клапанную пластину.
Установка, Соединение Замените головку для рассухаривания на головку для засухаривания. Сборка Fit installation head - to do this dismantle installation head which comprises thrust piece mounting (1) and lever mounting (5). Unscrew closure bolt (4) of thrust piece mounting - Note: Bolt is spring-loaded! Insert thrust piece (2) together with spring (3) into thrust piece mounting and screw in closure bolt. Screw thrust piece mounting and Установка, Соединение Вставьте клапанные шпонки в установочную головку - для этого надо вставить обе шпонки(9) в пазы установочной головки.
Установка, Соединение вставьте установочную головку в положение (1) вертикально клапанному стержню и нажмите на ручку - клапаная пружина должна прогнутся и клапанные шпонки встанут на место в клапаный стержень. Проверьте Проверьте правильно-ли встали клапанные шпонки на стержень клапана. Важно! Не делайте второй тест не проверя что обе клапанные шпонки вставлены в правильном установочном полжении в установочной головке - при необходимостиy переставьте клапанные шпонки. Установка, Соединение Маслосьемные колпачки на 4-м цилиндре меняются в том-же положении коленчатого вала (ВМТ на 1-м цилиндре = ВМТ на 4-м цилиндре). Вверните адаптер сжатого воздуха MKM-889-l7 в свечное отверстие 4-го цилиндра и закачайте воздух в цилиндер. Сделайте процедуру для 4го цилиндра Аналогино.
Установка, Соединение Теперь меняем маслосьемные колпачки на 2-м и 3-м цилиндрах. Для этого нужно оба кронштейна (1) должны быть перемещены с внутренних крепежей крышек распредвала на внешние. Разместите установочный вал по центру над свечными отверстиями закрепите кронштейны. Поставьте рассухариватель на установочный вал. Подгонка Поставьте 2-й и 3-й цилиндры в "положение ВМТ" - поверните коленвал на 180° и совместите метку на приводе ремня ГРМ(2) с меткой на задне крышке ремня ГРМ(3).
Установка, соединение Вкрутите адаптер сжатого возуха MKM-889-17 в свечное отверстие и впустите сжатый воздух в цилиндер. Повторите процедуру для 2-го и 3-го цилиндров аналогично первому. Установите свечи зажигания - затяните усилием 25 Nm Установите гидрокомпенсаторы - смотри операциюn "Гидрокомпенсаторы. Снятие и установка". Установите распредвалы - смотри операцию "распредвалы, Снятие и установка".
