Технические требования на Оборудование СНО СП для самолетов

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

на Оборудование СНО СП для самолетов

Технические Требования

на Оборудование СНО СП для самолетов

1.  Наименование и назначение.

1.1 Подъёмник аккумуляторов

1.1.1 Подъёмник аккумуляторов предназначен для монтажа/демонтажа аккумуляторов из отсека фюзеляжа с опусканием и подъём аккумулятора с последующий установкой в отсек фюзеляжа самолета (Рис.1).

1.1.2 Подъёмник является средством наземного обслуживания специального применения и должен соответствовать требованиям ГОСТ Р 53543-2009.

2.  Требования к подъёмнику.

2.1 Подъёмник должен соответствовать 1211-НА10-0600-000-8011

2.1.1 Подъёмник аккумуляторов должен обеспечивать:

- удобный и безопасный спуск аккумулятора из отсека фюзеляжа и последующий подъём, установку его в отсек.

- компактность и удобство хранения

2.2 Конструктивные требования к подъёмнику аккумуляторов.

-легкий подъем и надежную фиксацию в аккумуляторном отсеке фюзеляжа:

- регулировку упоров обеспечивающих надежную фиксацию подъёмника:

- лебедка подъёмника должна быть с храповым механизмом и ручкой достаточной длины для легкого вращения вала лебедки:

- на установочных площадках под аккумулятором должны быть роликина подшипниках для легкого перемещения аккумулятора после его подъёма в отсек и при извлечении его из отсека:

- упоры на подъёмнике должны быть пристегнуты к швеллерам перед установкой в аккумуляторный отсек фюзеляжа

-цвет приспособления оранжевый;

-надписи на двух языках русском и английском;

3. Состав изделия.

3.1 Подъёмник аккумуляторов для семейства самолетов должен состоять из следующих составных частей:

- подвижной площадки для установки и подъема аккумулятора:

-промежуточной площадки для перемещения аккумулятора к месту его установки после подъёма:

-лебедки с тросами и роликами для легкого подъёма и спуска аккумулятора:

- кронштейнов с захватами для соединения подъёмника с конструкцией фюзеляжа в отсеке:

- откидных упоров для надежной фиксации подъёмника относительно фюзеляжа самолета.

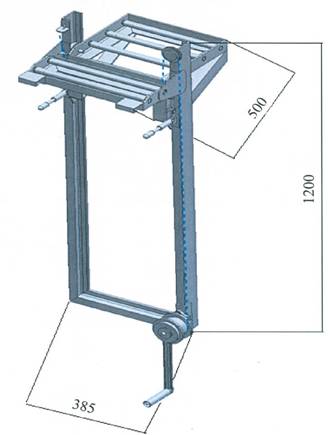

3.2Габаритные и присоединительные размеры

-расстояние между швеллерами 385 мм.

- высота подъёма 1200мм.

- вес подъемника не более 10 кг.

- вес поднимаемого груза (аккумулятора) не менее 60кг.

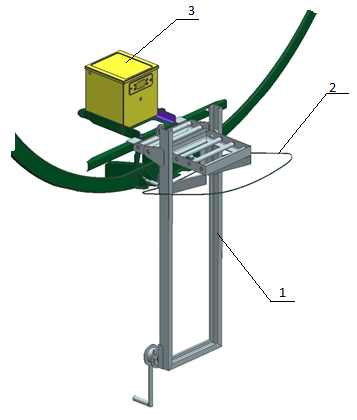

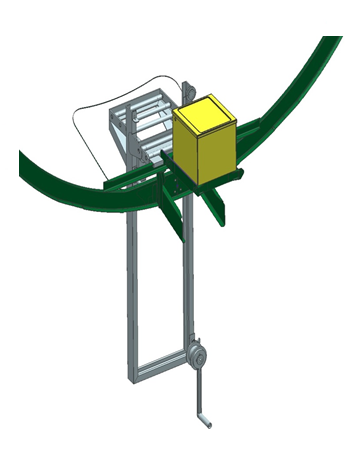

Рис.1

1-Подъёмник аккумулятора

2-Люк аккумуляторного отсека фюзеляжа

3-Аккумулятор

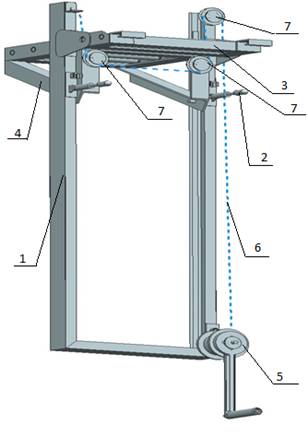

Подъёмник аккумулятора

1-Ферма 4-Площадка под аккумулятор 7-Ролик

2-Упор 5-Лебедка с храповиком

3-Плошадка с роликами 6-Трос

4.  Тара, упаковка и маркировка

4.1 Поставщик обязан производить упаковку Оборудования и маркировку Упаковки (тары) в соответствии с законодательством РФ. Упаковка (тара) должна обеспечивать полную сохранность Оборудования и защищать его от повреждения и коррозии в ходе перевозки любыми видами транспорта (авиационным, наземным и морским), учитывая несколько операций разгрузки/погрузки, а также хранение в условиях высоких и низких температурных режимах (±50˚С), если иное не согласовано с Покупателем, включая хранение в течение 12 (двенадцати) месяцев с даты поставки. Упаковка (тара) должна обеспечить сохранность Оборудования от механических воздействий (удары, толчки, трения) и предотвратить движение Оборудования внутри Упаковки (тары) во время перевозки. Упаковка (тара) должна быть годной для использования кранов, погрузчиков, грузовиков, автомобилей или перемещения вручную.

4.2 Поставщик должен обеспечить наличие упаковочных листов для каждого упаковочного места. Упаковочный лист должен содержать следующую информацию:

·  наименование и адрес Поставщика;

·  наименование и адрес Покупателя;

·  наименование и адрес грузополучателя;

·  номер договора;

·  номер счета;

·  вид упаковки;

·  наименование каждой единицы Оборудования;

·  обозначение каждой единицы Оборудования;

·  количество каждой единицы Оборудования;

·  единицы измерения каждой единицы Оборудования;

·  порядковый номер упаковочного места из общего количества упаковочных мест;

·  вес нетто/вес брутто каждого упаковочного места, кг;

·  габариты каждого упаковочного места и грузового места (ДхШхВ), мм.

Маркировка должна быть нанесена на трех сторонах (верхней, фронтальной и одной боковой стороне) каждой упаковочного места.

Маркировка должна быть ясной для чтения и несмываемой, и содержать следующую информацию:

·  наименование и адрес Поставщика;

·  наименование и адрес Покупателя;

·  наименование и адрес грузополучателя;

·  номер договора;

·  Порядковый номер Грузового места/Упаковочного места из общего количества Грузовых мест/Упаковочных мест

·  Габариты каждого Упаковочного места и Грузового места (ДхШхВ), мм

·  Вес брутто/нетто каждого Упаковочного места, кг.

·  Вес брутто каждого Грузового места, кг.

Грузовые места, требующие специального обращения, должны иметь дополнительную маркировку принятыми международными символами:

·  Верх!

·  Обращаться с осторожностью!

·  Не кантовать!

·  Не штабелировать или допустимое количество ярусов (грузовых мест сверху)

·  Допустимая нагрузка (кг) сверху на грузовое место

·  и т. д.

4.3 Поставка Оборудования

Поставляемое Оборудование должно сопровождаться следующими документами:

- упаковочный лист на каждое грузовое место;

- паспорт изделия 1(один) оригинал на каждый комплект Оборудования;

- руководство по эксплуатации 1(один) оригинал на каждый комплект Оборудования;

4.4 Поставка технической документации

Поставщик должен предоставить Покупателю вместе с Оборудованием техническую документацию поставляемых единиц Оборудования: Руководство по эксплуатации, паспорт изделия и ТУ.

Техническая документация, которую Поставщик обязан предоставить Покупателю в соответствии с условиями настоящего договора, должна быть направлена Покупателю в надлежащей упаковке вложенной в упаковочное место вместе с Оборудованием. Маркировка такого упаковочного места должна иметь дополнительную информацию, указывающую на нахождение в данном месте технической документации. Упаковка технической документации должна обеспечивать сохранность документации в пути, защищать документацию от возможного намокания и повреждения.

5.  Требования по качеству

Технические характеристики, процедуры изготовления, испытаний и контроля качества Оборудования должны полностью соответствовать требованиям конструкторской документации производителя и Технической спецификации.

До поставки Поставщик должен убедиться, что Оборудование соответствует во всех отношениях техническим условиям и настоящему договору и должен предоставлять с каждым комплектом поставки паспорт изделия с приемкой ОТК.

Покупатель имеет право проводить выборочный приемочный контроль технических характеристик Оборудования на своей территории (Российская Федерация) по согласованным с Поставщиком программам и методикам контроля. При отрицательных результатах приемочного контроля Поставщик обеспечивает замену некачественного или неисправного Оборудования.

6.  Гарантии и Компенсации

Поставщик обязан выполнить свои гарантийные обязательства перед Покупателем или заказчиком Покупателя в соответствии с настоящим договором.

Качество Оборудования должно подтверждаться Сертификатом соответствия производителя. Оборудование должно быть новым и изготовлено не ранее года, в котором осуществляется поставка.

Гарантируется, что Оборудование, поставляемое Поставщиком, по настоящему Контракту, в момент поставки не имеет дефектов в конструкции, материалах и изготовлении и соответствует всем другим требованиям, установленным в технической документации к Оборудованию.

Поставщик гарантирует безотказную работу Оборудования, предоставленного Покупателю или заказчику Покупателя в течение 12 (двенадцати) месяцев с момента подписания товарной накладной (ТОРГ-12) («Гарантийный срок») Сторонами, при условии соблюдения Покупателем условий хранения, транспортировки и эксплуатации, изложенных в технической документации, переданной Поставщиком. Гарантия распространяется на производственные дефекты и неисправности деталей. Гарантия не покрывает ущерб, причиненный Покупателем или заказчиком Покупателя.

В течение Гарантийного срока Поставщик обязуется осуществлять замену неисправных или дефектных единиц Оборудования своими силами и за свой счет.

Поставщик должен оплатить все расходы и издержки Покупателя (включая непроизводственные затраты, такие как транспортные расходы), вызванные демонтажными работами, ремонтом, сборкой и переустановкой любого Оборудования Покупателем или заказчиком Покупателя.

7.  Интеллектуальная собственность

7.1 Все полученные при изготовлении Оборудования (разработки) результаты, включая результаты интеллектуальной деятельности, полученные (созданные) и (или) использованные при разработке конструкции Оборудования, а также объекты интеллектуальной собственности, в отношении которых правовая охрана осуществлена или осуществляется, и документация, содержащая сведения о результатах интеллектуальной деятельности, подлежат отражению в отчетной документации и принадлежат Заказчику.

7.2 Исполнитель обязан за свой счет урегулировать отношения с авторами результатов интеллектуальной деятельности, созданных в результате исполнения настоящего договора и, при необходимости, иными лицами и передать исключительные права на них свободными от возможных претензий или обременений третьих лиц в соответствии с условиями настоящего договора.

7.3 В случае, если из-за нарушения прав третьих лиц будет наложен запрет на использование результатов, полученных по настоящему договору,  Исполнитель  обязан  за  свой  счет  приобрести  у  правообладателя неисключительную лицензию на имя Заказчика или указанного Заказчиком лица (лиц)  для  выполнения  работ  и (или)  осуществления  поставок  продукции для государственных нужд, либо изменить за свой счет в согласованные с Заказчиком сроки полученные результаты таким образом, чтобы при дальнейшем их использовании Заказчиком не нарушались законные права третьих лиц.
