Инструкция по регулировке двустенных ящиков GRASS.
Перед регулировкой внимательно ознакомьтесь с данной инструкцией.
Регулировка выполняется в случае несоответствия зазоров между фасадом ящика и смежными с ним деталями, устранения трений между ними. Средняя величина зазоров равна 2мм.
Система выдвижных ящиков GRASS состоит из двух металлических боковых стенок, задней стенки и дна ящика из 16 ДСП. Фасад ящика крепится непосредственно к боковым стенкам и регулируется следующим образом:
1. Регулировка фасада ящика вправо и влево относительно корпуса производится с помощью двух флажков, расположенных в нижней части боковин ящика. Путем нажатия на флажки, как показано на рис.1 можно освободить фасад и отрегулировать его смещением вправо и влево. С помощью этих флажков возможно полное снятие фасада с корпуса ящика рис.2.
|
|

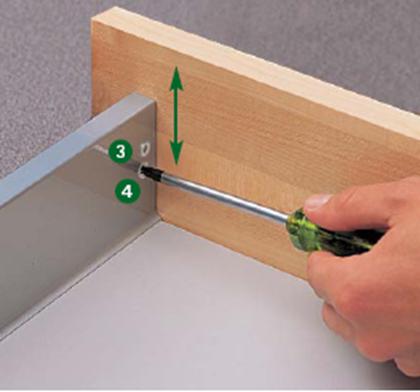

2. Регулировка фасада ящика вверх и вниз относительно корпуса производится с помощью двух винтов, расположенных на боковинах ящика. В первую очередь необходимо снять заглушки, закрывающие эти винты. Винт №3 служит для фиксации, в то время как винт №4 непосредственно для регулировки фасада ящика. Путем вращения винта №4 по часовой стрелке мы можем приподнять фасад относительно корпуса, путем вращения против часовой стрелки соответственно опустить, как показано на рис.3.
Рис.3
