«Ростов-Дон К11К» «Ростов-Дон К11Т»
КАЛИТКИ
МЕХАНИЧЕСКИЕ
«РОСТОВ-ДОН»
ПАСПОРТ.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
 |
POCC RU. AИ14.Н01260
ТУ 5284-003-83349852-08
Уважаемый покупатель!
Просим Вас внимательно изучить настоящее руководство.
1 НАЗНАЧЕНИЕ
Механические калитки «Ростов-Дон» применяются в магазинах самообслуживания для организации доступа людей в торговый зал.
Выпускаемые модели калиток представлены в табл.1:
Таблица 1
Модель | Наименование |
«Ростов-Дон К11Кпр» | калитка односторонняя правая |
«Ростов-Дон К11Клв» | калитка односторонняя левая |
«Ростов-Дон К11Тпр» | калитка односторонняя правая |
«Ростов-Дон К11Тлв» | калитка односторонняя левая |
Односторонние калитки - «Ростов-Дон К11К и K11Т» - обеспечивают пропуск в одном направлении: по часовой стрелке при виде сверху - калитки «Ростов-Дон К11Кпр и К11Тпр», против часовой стрелки при виде сверху - калитки «Ростов-Дон K11Клв и К11Тлв».
Калитки «К11Т» имеют подвижную стойку, а «К11К» - неподвижную, предназначенную для крепления ограждений ОС1, ОС1у от одного до трех в любых комбинациях (см. поз. 1, 2, 3 Приложения 3).
По условиям применения калитки соответствуют группе УХЛ 4.2 по ГОСТ 15150-69.
Калитки предназначены для эксплуатации внутри помещения при температуре от +1°С до +50°С.
2
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
Масса калитки, кг Габаритные размеры (длина х ширина х высота), мм К11К К11Т Ширина перекрытия прохода, мм | 11 845х190х1025 840х190х915 845 |
Допустимые статические усилия на середине преграждающей дуги, не более, кгс | 60 |
Срок эксплуатации, лет | 8 |
3 КОМПЛЕКТ ПОСТАВКИ
Стойка калитки Дуга с декоративной вставкойПаспорт. Руководство по эксплуатации | 1 шт. 1 шт. 1 шт. |
4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Калитки «Ростов-Дон К11К» состоят (см. Приложение 1) из стойки 1, на которой установлены кольца – верхнее 2 и нижнее 3. В кольцо 2 вмонтирован механизм поворота. С кольцами соединена дуга 4, которая служит для перекрытия прохода. В калитках «Ростов-Дон К11Т» дуга соединена с подвижной стойкой 5 (см. Приложение 2). В нижней части стоек 1 и 5 расположен кожух 6, под которым находится фланец для крепления калитки к полу. Вверху стойки калиток закрыты крышкой 7. Дуга 4 поворачивается вокруг вертикальной оси стойки 1 – в калитке К11К и стойки 5 в калитке К11Т на 90° по или против часовой стрелки, а под действием пружины возвращается в положение перекрытия прохода. Скорость возврата дуги регулируется натяжением пружины.
3
В качестве дополнительной опции в калитках К11К устанавливаются замки-стопоры поз.8 на нижнем кольце 3. Они могут фиксировать дугу в положении «калитка открыта».
5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Изготовитель не несет ответственности за ущерб, нанесенный в результате неправильной установки калитки, и отклоняет любые претензии, если установка выполнена не в соответствии с указаниями настоящей Инструкции.
6 ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК УСТАНОВКИ
6.1 Распакуйте калитку, проверьте ее комплектность.
6.2 Сделайте разметку в полу под крепежные (анкерные) болты по отверстиям во фланце (см. Приложение 4), установив калитку на ее рабочее место. Подготовьте и закрепите крепежные (анкерные) болты.
6.3 Установите стойку калитки, с помощью отвеса убедитесь в вертикальности положении стойки. Отклонение от вертикали верхней точки калитки должно быть не более 5мм.
6.4 Установите на место дугу 4. Для этого в калитке К11К наденьте на специальные пальцы дугу и зафиксируйте ее винтами М8 шестигранным ключом №6. В калитке К11Т наденьте дугу на специальные пальцы, закройте место соединения декоративными втулками 9, зафиксируйте дугу винтами М8 шестигранным ключом №6 и декоративные втулки установочными винтами.
Во избежание отвинчивания винты М8 крепления дуги устанавливать на герметик, например Loctite 222.
6.5 После завершения монтажа калитка готова к работе.
4
7 ПРАВИЛА ЭКСПЛУАТАЦИИ
При эксплуатации не допускается:
- использование абразивных и химически активных веществ (в том числе ацетона, бензина, растворителей, хлорсодержащих и кислотосодержащих моющих веществ) для очистки наружных поверхностей калитки; для ухода за калиткой рекомендуется периодически протирать наружные поверхности из хромированной и нержавеющей стали полиролем для хрома;
- перемещение через зону прохода калитки предметов, превышающих ширину проема прохода;
- прикладывание к преграждающим дугам усилий, превышающих паспортное значение.
8 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ И
СПОСОБЫ ИХ УСТРАНЕНИЯ
8.1 Перечень возможных неисправностей, устранение которых производится Потребителем, приведен в таблице 2.
Таблица 2
Признаки неисправности | Неисправность | Способ устранения |
Дуга калитки не возвращается в исходное положение | 1. Стойка калитки установлена с неправильным наклоном | Установить стойку согласно п.6.3 |
2. Ослаблено натяжение возвратной пружины | Увеличить натяг возвратной пружины. Для этого выкрутить полностью стопорный винт 10 и повернуть крышку 7 в нужном направлении до совмещения со следующим отверстием. Проверить натяжение пружины, придерживая крышку от прокручивания. Застопорить винтом 10. |
8.2 Не описанные в таблице 2 неисправности устраняются силами Изготовителя в период гарантийного обслуживания.
5
Внимание! Изготовитель оставляет за собой право вносить в конструкцию калитки усовершенствования без отражения их в паспорте.
9 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Калитка механическая «Ростов-Дон К11__» зав.№__________________________________ соответствует техническим требованиям и требованиям безопасности, предъявляемым к группе УХЛ 4.2 по ГОСТ 15150-69, и признана годной к эксплуатации.
Дата выпуска «____»____________________201__ г.
Подпись _______________
10 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
10.1 Изготовитель предоставляет гарантию на калитку в течение 12 месяцев со дня продажи. В течение этого срока Изготовитель бесплатно устраняет дефекты или заменяет неисправные узлы. В гарантийные обязательства не входит бесплатная доставка неисправного изделия в сервисную службу или выезд технического персонала для ремонта. Если ремонт изделия невозможно произвести на месте установки и необходим демонтаж узлов или замена на временные, то назначается срок ремонта.
10.2 Гарантия Изготовителя не распространяется на узлы, вышедшие из строя по вине Заказчика, вследствие нарушения правил эксплуатации.
Дата продажи «____»____________________201__ г.
Подпись _______________
6
Приложения
Приложение 1
Габаритные размеры калиток «Ростов-Дон К11К»
7
Приложение 2
Габаритные размеры калиток «Ростов-Дон К11Т»
8
Приложение 3
|
Стыковка калиток «Ростов-Дон К11К» с ограждениями
Приложение 4
Установочные размеры калиток «Ростов-Дон К11К и К11Т»
9
10
Сертификат пожарной безопасности (см. сайт rostovturniket.ru): №РОСС RU.И703.04ЮААО. П301.90010
11
СОДЕРЖАНИЕ | Стр. |
1 НАЗНАЧЕНИЕ | 2 |
2 ТЕХНИЧЕСКИЕ ДАННЫЕ | 3 |
3 КОМПЛЕКТ ПОСТАВКИ | 3 |
4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ | 3 |
5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ | 4 |
6 ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК УСТАНОВКИ 7 ПРАВИЛА ЭКСПЛУАТАЦИИ | 4 5 |
8 ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ И СПОСОБЫ ИХ УСТРАНЕНИЯ | 5 |
9 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ | 6 |
10 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА | 6 |
ПРИЛОЖЕНИЯ Приложение 1 Габаритные размеры калиток К11К Приложение 2 Габаритные размеры калиток К11Т Приложение 3 Стыковка калиток К11К с ограждениями Приложение 4 Установочные размеры калиток К11К и К11Т | 7 8 9 9 |

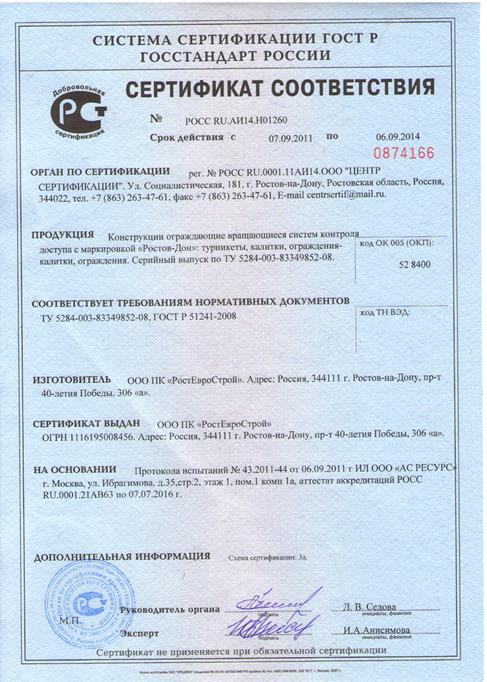

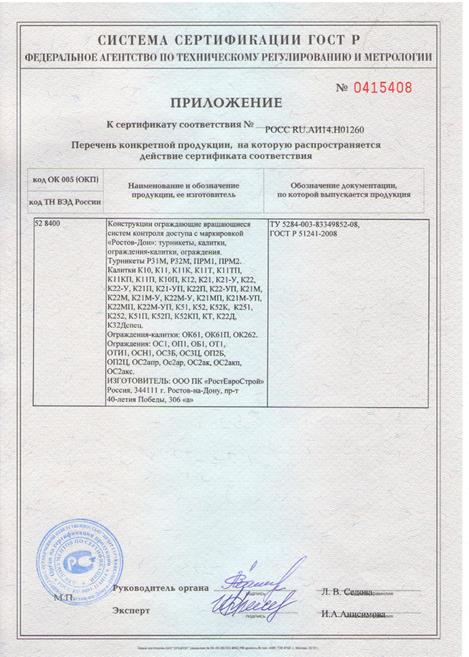

Сертификат соответствия | 10-11 |
Производитель: «РостЕвроСтрой» Адрес: 344111, г. Ростов-на-Дону, пр. 40-летия Победы, д. 306а Тел.: 8(863) 206-16-86(многоканальный), 269-99-34, 269-99-35, 269-99-36, 269-99-37, 269-95-61 Тел. технической поддержки: механика: 8(863)-269-99-38 электроника и СКУД: 8(863)-269-99-39 E-mail: *****@***ru, *****@***ru, *****@***ru Сайт: www. rostovturniket. ru, www. ростовтурникет. рф
|
