ВИНТОВЫЕ НАСОСЫ

Ростов-на-Дону
Тел./, 267-80-66, 248-53-78
267-59-55, 267-87-71, 267-49-46

Назначение и конструкция: Электронасосы винтовые являются одним из видов объемных насосов. Одновинтовые насосы серии ОНВ широко применяются в молочной, кондитерской, пищевой и перерабатывающей промышленности, а также при производстве напитков и косметики. Эти насосы предназначены для перекачивания продуктов различной вязкости и химической активности с температурой не выше 90°С. Основные перекачиваемые продукты: сливки, кисломолочные продукты, сметана, кефир, диетический творог, майонез и др. Насосы серии ОНФ предназначены для перекачивания высоковязких и труднотекучих продуктов с вязкостью до 300П. Эти насосы оснащены приемной воронкой и подающим шнеком, который подает продукт во всасывающую полость насоса, что позволяет перекачивать такие сложные продукты, как фарш, паштет, крем и т. д. Оригинальное конструктивное решение этих насосов позволяет также перекачивать продукты с включениями изюма, кусочков фруктов и других пищевых добавок. Насосы серии ОНВП предназначены для перекачивания продуктов жидкой и высоковязкой консистенции из фляг, бочек и других сосудов и емкостей. По желанию Заказчика возможно исполнение винтовых насосов с плавной регулировкой подачи - механическим мотор-вариатором или частотным преобразователем. Возможно также исполнение этих насосов с рубашкой подогрева перекачиваемого продукта. Все узлы и детали, контактирующие с продуктом, изготавливаются из материалов, допущенных для контакта с пищевыми продуктами Минздравом РФ. Марка и состав резиновой смеси обоймы(статора) определяется типом перекачиваемого продукта. Модель Тип Подача м3/ч Давление, МПа Мощность, КВт Масса, кг ОНВ1 00 0,7 0,5 1,1 55 01 0,9 0,5 1,1 47 02 1,5 0,5 1,1 40 ОНВ2 00 1,8 0,5 1,1 60 01 2,0 0,5 1,5 50 02 3,0 0,5 1,5 45 ОНВ3 00 2,5 0,5 1,1 63 01 3,5 0,5 1,5 57 02 5,0 0,5 2,2 53 ОНВ4 00 3,0 0,5 1,5 67 01 4,0 0,5 1,5 60 02 6,0 0,5 2,2 56 ОНВ6М 10,0 0,5 3,0 90 ОНВП1(погружной) 1,2 0,1 0,4 11 ОНВП2(погружной) 2,8 0,2 1,1 26 ОНВП4(погружной) 4,0 0,3 2,2 48 ОНВ-М 0,55 0,3 0,4 8,5

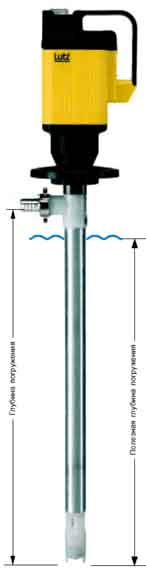

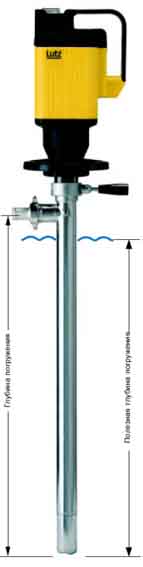

БОЧКОВЫЕ ПОГРУЖНЫЕ НАСОСЫ

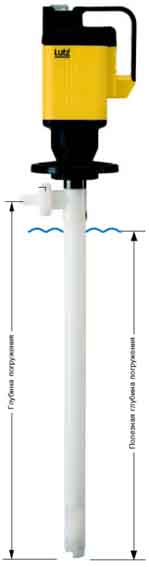

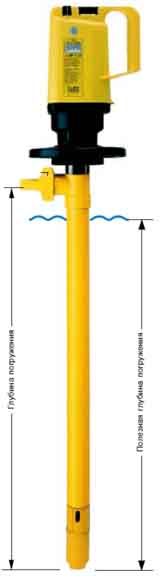

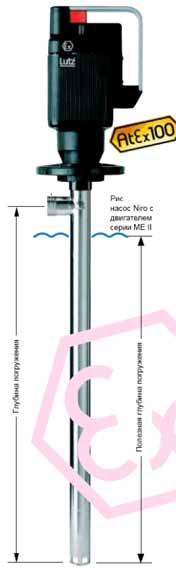

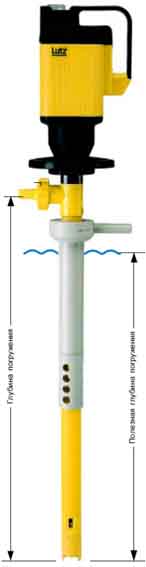

Бочковые и контейнерные насосы предназначены для организаций и предприятий, заботящихся о безопасности, экологии и производительности труда. Все предлагаемые насосы имеют сертификаты соответствия и разрешения Госгортехнадзора на применение в опасных производствах. Область применения Бочковые и контейнерные насосы используются для перекачивания химически активных, нейтральных, горючих, легковоспламеняющихся, высоковязких, пищевых жидкостей на предприятиях следующих отраслей промышленности: химической, фармацевтической, косметической, пищевой, лакокрасочной, по переработке минеральных масел, нефтегазовой. Примеры типичного использования Расфасовка бочек в более мелкую тару Опорожнение бочек в технологические емкости Закачка автоцистерн из бочек и наоборот Дозирование продукта с использованием расходомеров Перекачивание и перемешивание неоднородных жидкостей Для удобства использования, предлагаем готовые комплекты насосов. Насос ALU Для нейтральных трудно воспламеняющихся жидкостей (алюминий) Насос NIRO Для легко воспламеняющихся жидкостей (Ex-нержавающаяя сталь) Насос PP Для агрессивных и нейтральных жидкостей (полипропилен) Насос PVDF Для высоко агресивных жидкостей (поливинилденхлорид) Насос RE Насос с функцией полного опорожнения Насосные патрубки для полного выкачивания жидкости из бочек из полипропилена (PP) или нержавеющей стали (Niro 1.4571) предназначены для полного опорожнения бочек и резервуаров. Пятку насоса можно запереть при работающем двигателе опусканием заглушки внутри патрубка. Это предотвращает выливание уже подсосанной жидкости после отключения насоса. Насосные патрубки RE снабжены радиальным рабочим колесом и имеют уплотнение скользящим механическим кольцом.  Препятствуют утечке жидкости при выключении двигателя, Для всех токсичных и взрывоопасных веществ Полное опорожнение 200-литровой емкости до остатка 0,1 л при наклоне бочки. Насос MX Насос с функцией перемешивания Смешивающие патрубки из полипропилена (PP) или нержавеющей стали (Niro 1.4571) служат для перемешивания жидкостей в бочках и резервуарах. Открывая и закрывая смесительные отверстия, Вы можете влиять на эффективность смешивания. В закрытом состоянии насос перекачивает. В открытом состоянии насос перекачивает и смешивает. Эффект смешивания улучшается, если во время смешивания закрыт выход жидкости из насоса (например, при закрытом раздаточном пистолете, закрытом кране и т. д.) Насосные патрубки MP имеют аксиальное рабочее колесо и имеют уплотнение скользящим механическим кольцом

www. vkk-pumps. ru [phone], 360520 *****@***ru

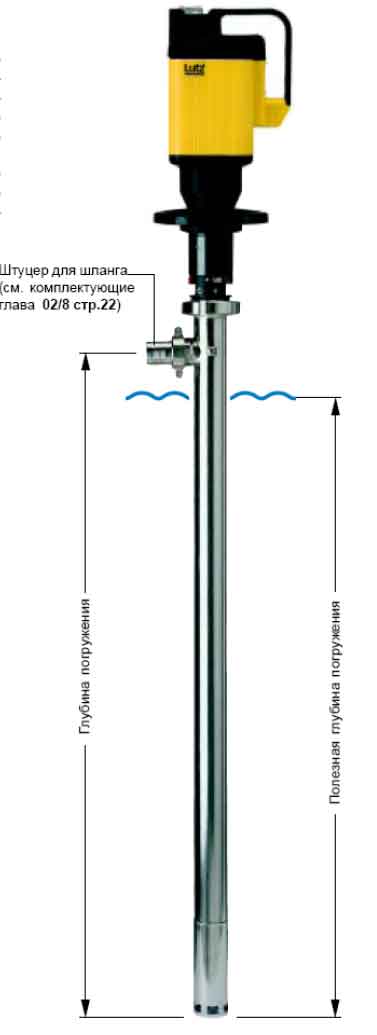

Винтовые (шнековые) насосы для перекачивания вязких и высоковязких сред

Насосы для перекачки средне вязких веществ  (до 4000 мПас)
		Винтовой насос серии HD-E Насосы данной серии отличаются высокой экономичностью, удобством в эксплуатации, небольшим весом и возможностью быстрой разборки. Применяется для перекачивания солей, щелочей, масел, жидких отходов, красок, пищевых продуктов, косметики, кремов и т. д. т. е средне вязких сред. Производителность - до 20 л/мин Диапазон вязкости - 500 - 4000 мПас Напор - до 4 бар Диаметр патрубка - 41 мм  Макс. температура - до 100 оС Вес (насос + двигатель) - 12 кг Материалы: насос - нерж сталь статор - PTFE механическое уплотнение - графит/CrMo вторичное уплотнение - витон вал - нерж. сталь Вид привода: Электродвигатель 1-фазный, 3-х фазный, 1500..3000 об/мин; 0,55-0,75 кВт, IP 54

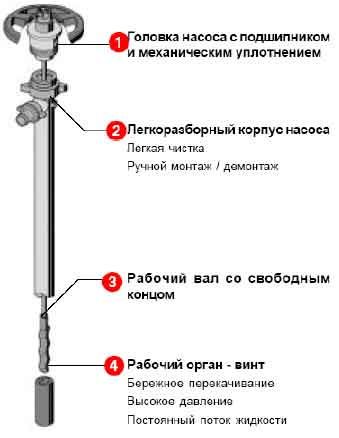

Винтовой (шнековый) насос серии B 70 V-SR

Диапазон вязкости 1 ....... 30 000 мПас (сПуаз)

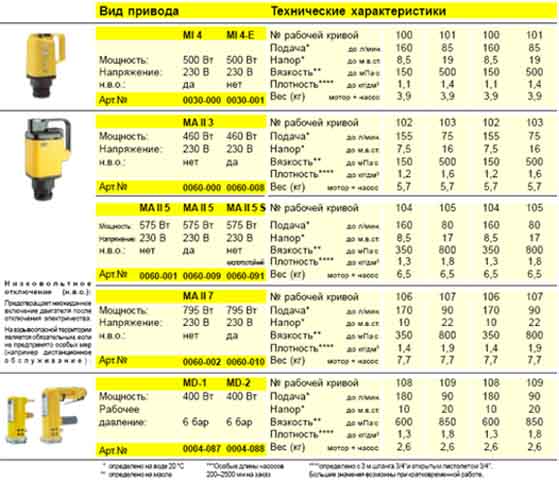

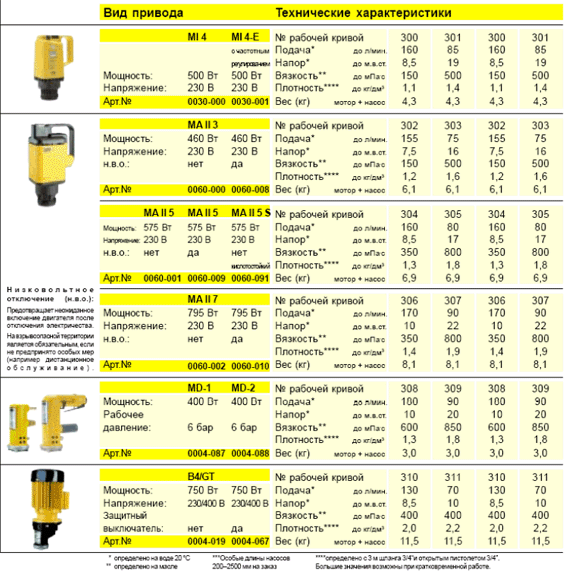

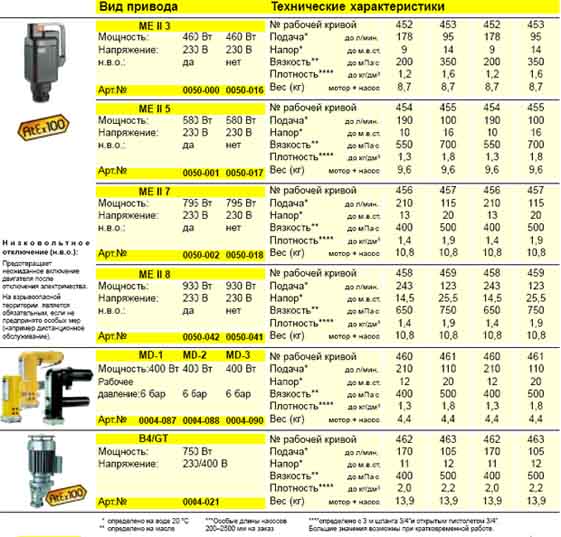

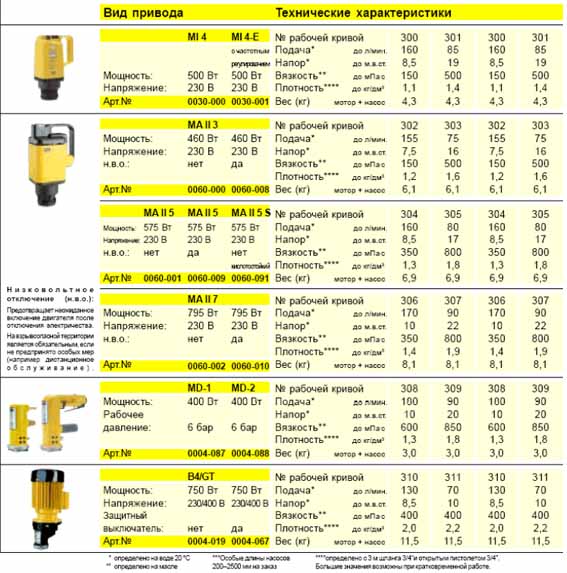

Корпус насоса нерж. сталь (1.4571) Ротор нерж. сталь (1.4571) Уплотнение FRM (Витон) Механическое уплотнение графит/CrMo, Витон Сальниковое уплотнение PTFE + мягкая сальниковая набивка Вал нерж. сталь (1.4571) Статор NBR hell, Витон, PTFE Рабочий вал торсионный карданный Подача, до л/мин 12;   25;   50 Напор, до бар 6;  8 Температура жидкости, С 140 Глубина погружения  от 500 до 2000 мм (на заказ) Вес, кг 7 Диаметр погружной, мм 54 Вид привода: Серия MI (IP 44), МА (IP 54) напряжение - 12, 24, 230 В мощность - 460...795 Вт частотное регулирование низковольтное отключение вес - 2,8...6,6 кг Серия МЕ (взрывозащищенные) напряжение - 24, 230 В мощность - 380...930 Вт низковольтное отключение вес - 5,0...8,0 кг Серия MD 1,2,3 (пневматические) мощность - 400 Вт регулировка производительности - 0...100% вес - 1,1...1,5 кг

Винтовой (шнековый) насос серии B 70 V-DA

Диапазон вязкости 1 ....... 70 000 мПас (сПуаз)

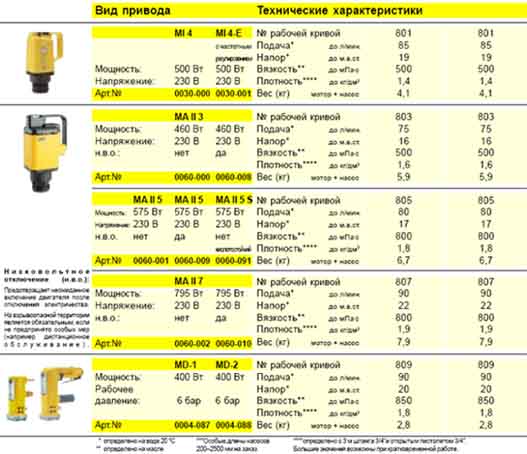

Корпус насоса нерж. сталь (1.4571), оцинкованная сталь Ротор нерж. сталь (1.4571) Уплотнение FRM (Витон) Механическое уплотнение графит/CrMo, Витон Сальниковое уплотнение PTFE + мягкая сальниковая набивка Вал нерж. сталь (1.4571) Статор NBR hell, Витон, PTFE Рабочий вал торсионный карданный Подача, до л/мин 12;   25;   50 Напор, до бар 6;  8 Температура жидкости, С 140 Глубина погружения  от 500 до 2000 мм (на заказ) Вес, кг 7 Диаметр погружной, мм 54 Вид привода: Серия  (IP 54), взрывозащищенные  напряжение -  220..380 В мощность - 750...1100 Вт вес - 8...20 кг Серия DA 4,6,8 (пневматические) мощность - 500 - 1700 Вт расход воздуха - 55 ... 130 куб. м/час регулировка производительности - 0...100% вес - 5...14 кг

Винтовой (шнековый) насос серии B 70 V80-120

Диапазон вязкости 1 ....... 120 000 мПас (сПуаз)

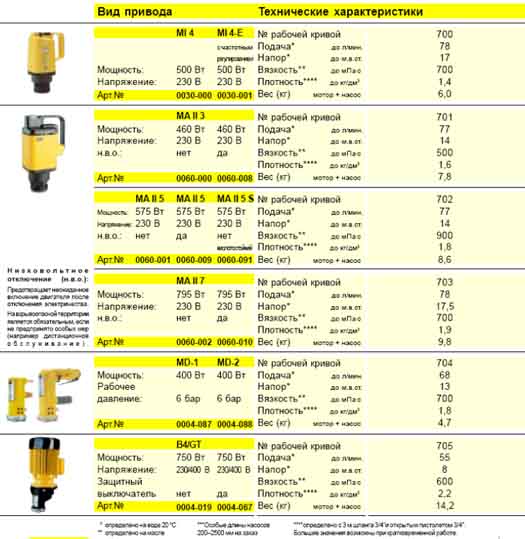

Корпус насоса нерж. сталь (1.4571), оцинкованная сталь Ротор нерж. сталь (1.4571) Уплотнение FRM (Витон) Механическое уплотнение графит/CrMo, Витон Сальниковое уплотнение PTFE + мягкая сальниковая набивка Вал нерж. сталь (1.4571) Статор NBR hell, Витон, PTFE Рабочий вал карданный Подача, до л/мин 80; 120 Напор, до бар 6; Температура жидкости, С 140 Глубина погружения  от 500 до 2500 мм (на заказ) Вес, кг 15 Диаметр погружной, мм 120 Вид привода: Серия (IP 55)  с редуктором напряжение -  220..380 В мощность - 1500...3000 Вт число оборотов - 107...700 мин  вес - 36...65 кг

Для учета и управления перекачиваемой среды, насосы могут быть укомплектованы расходомерами Lutz для вязких сред, в том числе и с программированием, позволяющим автоматизировать процесс фасовки.
