Требования к разделу

Требования К разделу:

1. Название раздела (в пояснительной записке и в задании на дипломное проектирование) должно звучать так:

Применение (НАЗВАНИЕ ПРОГРАММНОГО ПРОДУКТА) для создания трёхмерной твердотельной модели детали (НАЗВАНИЕ ДЕТАЛИ ИЗ ЗАДАНИЯ НА ТЕМУ ДИПЛОМНОГО ПРОЕКТА).

В качестве используемых программных продуктов должны использоваться следующие: AutodeskInventor, AutocadMechanical, SolidWorks, Компас 3D и ЛЮБЫЕ другие по согласованию с преподавателем.

2. Раздел должен освещать следующие вопросы:

2.1. Введение (в нём описывается (кратко) опыт моделирования трёхмерных объектов – программы, особенности, а также выбранная программа твердотельного моделирования более подробно – можно описание из сети интернет (с официальных сайтов программных продуктов)).

2.2. Пошаговое описание трёхмерного проектирования своей дипломной детали (в данный раздел включить 15-25 скриншотов процесса моделирования (фотографий рабочего пространства при проектировании), написать пояснения к рисункам: какой функцией пользовались, какие переменные вводили, какие примитивы задавали).

2.3. Закончить раздел обязательным импортом твердотельной модели в «чертёжный» формат (расширения. dwg, .dxf).

2.4. Раздел должен содержать минимум 1 ссылку на источник информации.

3. Объём раздела – примерно 4-10 страниц шрифта TimesNewRoman 14пт, межстрочный интервал – 1,0 – 1,25 стоки.

4. Далее приведён пример раздела: Применение AutodeskInventorProfessional 2014 для создания трёхмерной твердотельной модели детали 3522-4202031 «Вал».

Введение

В современном мире всё чаще применяют компьютерное моделирование физических процессов. Это требует от инженера умения пользоваться комплексом современных мощных программ, позволяющих проводить не только моделирование физических процессов в машиностроении (тепловые задачи, задачи динамики, кинематика механизмов), но и проводить оптимизацию по одному или нескольким критериям построенной математической (компьютерной) модели. Такими комплексными программными продуктами являются CreoParametric, ComsolMultiphysics, Ansys и некоторые другие. Однако, являясь сложными как в освоении, так и в программировании приведенные программные продукты редко используются при комплексном моделировании систем. Процесс составления твердотельных моделей деталей (твердотельное моделирование) чаще всего выполняется в более «лёгких» программных продуктах, таких как AutodeskInventor, AutocadMechanical, SolidWorks, Компас 3D и многих других. В данной работе рассмотрен принцип построения трёхмерной твердотельной модели детали на примере деталей трактора Беларус3522-4202031 «Вал» и 3022-1701371Б «Барабан».

1.Моделирование детали «Вал» и «Барабан» в среде Autodesk Inventor

1.1. Моделирование детали «Вал» в среде AutodeskInventor

Порядок создания трёхмерной модели детали трактора Беларус3522-4202031 «Вал» будет описан с помощью поясняющих рисунков (скриншотов экрана во время проектирования). Моделирование осуществлялось в среде программного продукта AutodeskInventorProfessional 2014 (рисунок 1).

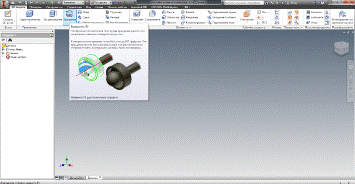

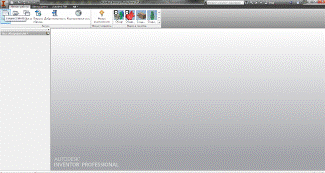

Рисунок 1 – Окнозагрузки Autodesk Inventor Professional 2014

Деталь «Вал» представляет собой тело вращения с расположенными равномерно по окружности элементами типа зубья, пазы, зубчатые секторы. Процесс проектирования начинается с выбора технологии проектирования: вращение 2D-эскиза по круговой траектории (таким образом получаем тело вращения). Поэтапное создание тела вращения показано на рисунках 2-7.

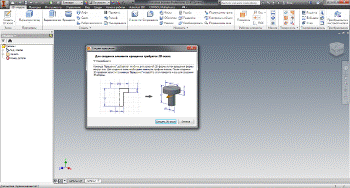

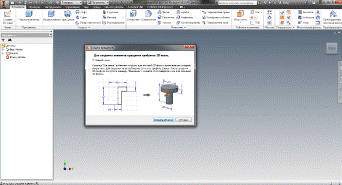

Рисунок 2 – Выбор технологии «Вращение»	Рисунок 3 – Выбор создания 2D эскиза для последующего его вращения

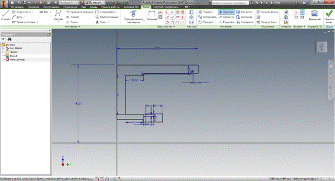

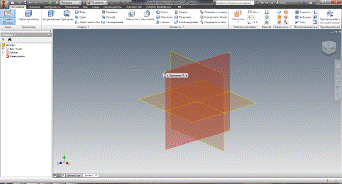

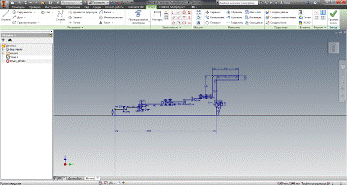

Рисунок 4 – Выбор плоскости 2D эскиза	Рисунок 5 – 2D эскиз, выполненный с помощью функций «Отрезок» и «Фаска». Нанесены размеры всех элементов

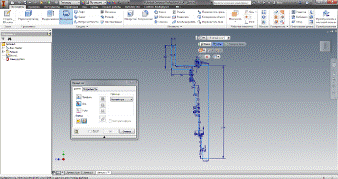

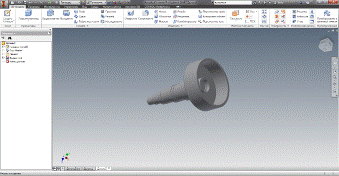

Рисунок 6 – Диалоговое окно выбора атрибутов элемента вращения: эскиз, ось вращения, угол заполнения	Рисунок 7 – Результат функции «Вращение»

Далее приступаем к созданию пазов на тонкостенной цилиндрической части «Вала». Для этого «выдавливаем» 2Dэскиз и создаём круговой массив элементов. Поясняющие рисунки 8-12.

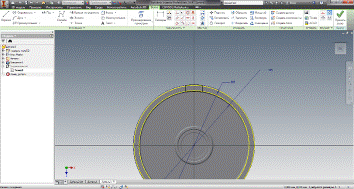

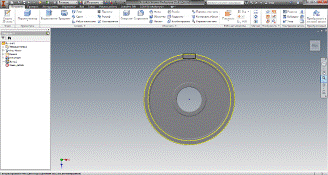

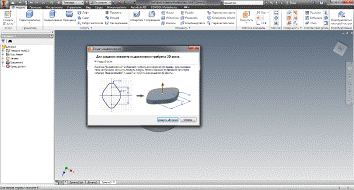

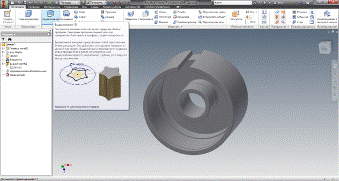

Рисунок 8 – Выбор технологии «Выдавливание» и подтверждение выбора создания нового 2D эскиза на торцовой поверхности	Рисунок 9 – 2D эскиз на торце тонкостенного элемента

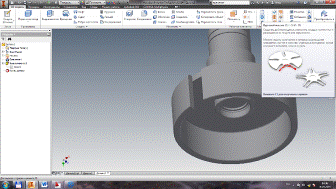

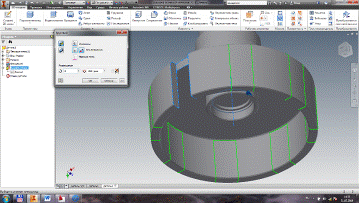

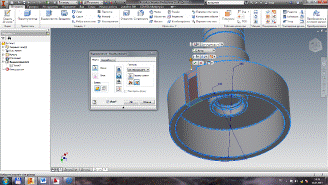

Рисунок 10 – Диалоговое окно выбора атрибутов элемента выдавливания: эскиз, направление, условие длины элемента (через всё)	Рисунок 11 – Использование функции «Массив элементов»
Рисунок 12 – Диалоговое окно выбора атрибутов кругового массива: элемент, количество экземпляров, угол заполнения, ось вращения

Создание дополнительных элементов модели (ступенчатого центровочного отверстия, резьбовой поверхности) показано на рисунках 13-16.

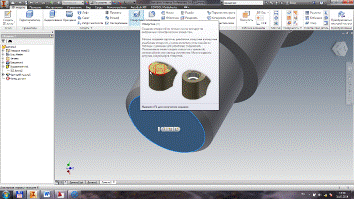

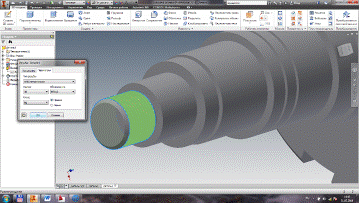

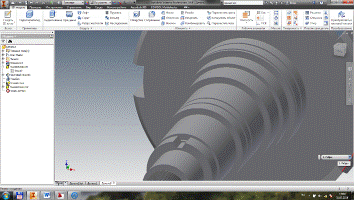

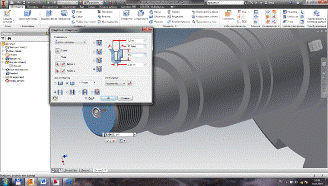

Рисунок 13 – Диалоговое окно выбора атрибутов элемента «Резьба»: поверхность, размер, шаг резьбы, длина нарезки	Рисунок 14 – Процесс выбора торца (поверхности) для создания элемента «Отверстие»

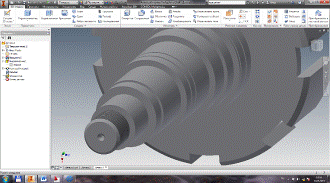

Рисунок 15 – Диалоговое окно выбора атрибутов элемента «Отверстие»: тип отверстия, 2 диаметра, глубина, положение относительно элементов модели	Рисунок 16 – Внешний вид детали с элементами «Резьба» и «Отверстие»

Процесс создания зубчатого венца аналогичен процессу создания пазов и представлен на рисунках 17-18.

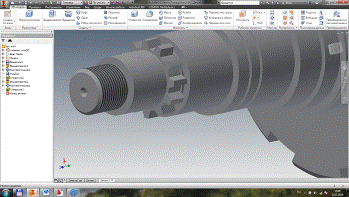

Рисунок 17 – Выдавливание 2D эскиза вдоль оси детали для получения межзубной впадины

Рисунок 18 – Создание кругового массива межзубных впадин для получения зубчатого венца

Расположенные на равном угле зубчатые сектора выполняются по описанной выше методике. Процесс их создания поясняется рисунками 19-20.

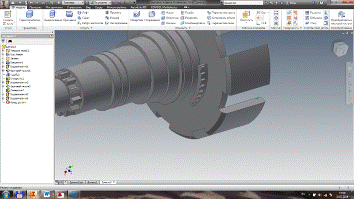

Рисунок 19 – Использование технологии «выдавливание» для создания одного зубчатого сектора

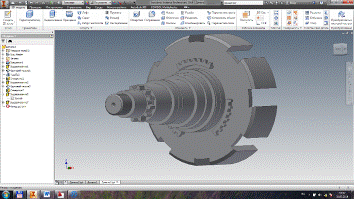

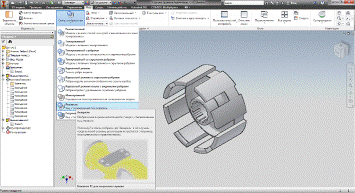

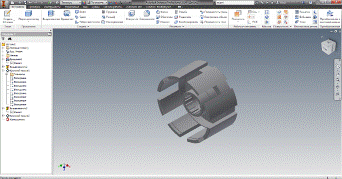

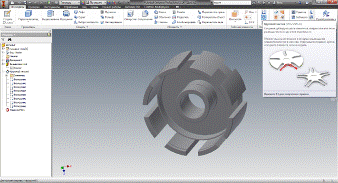

Рисунок 20 – Использование технологии «круговой массив» для создания массива из зубчатых секторов

Таким образом была построена трёхмерная модель детали трактора Беларус 3522-4202031 «Вал». Большим преимуществом использования программы AutodeskInventor по сравнению, например, с Autocad является то, что весь процесс создания математической (трёхмерной) модели детали сохраняется в так называемом «Дереве построения». В любой момент проектирования можно перейти к любому из произведенных действий и изменить как эскиз (участвующий в создании какого-либо элемента), так и сам элемент.

1.2. Моделирование детали «Барабан» в среде AutodeskInventor

Порядок создания трёхмерной модели детали трактора Беларус 3022-1701371Б «Барабан» во многом аналогичен процессу создания предыдущей детали «Вал». В связи с этим процесс построения детали «Барабан» будет описан с помощью рисунков в таблице 1 (скриншоты экрана во время проектирования).

Таблица 1 – Порядок проектирования детали трактора Беларус 3022-1701371Б «Барабан»

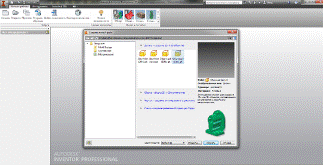

А – Начальный экран AutodeskInventor	Б – Выбор создания новой детали

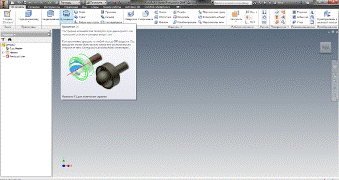

В – Использование технологии «Вращение»	Г – Выбор 2D эскиза для отрисовки будущего тела вращения

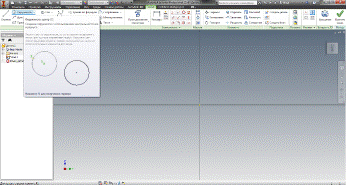

Д – Панель «Рисование» на вкладке «Эскиз»	Е – Образмеренный 2D эскиз (линии, дуги, фаски)

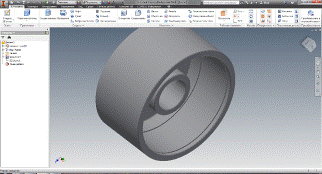

Ё – Внешний вид детали «Барабан» после задания атрибутов технологии «Вращение»	Ж – 2D эскиз для последующего выдавливания элемента

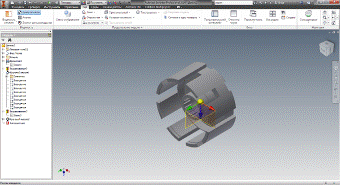

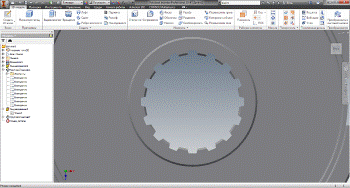

З – Выдавленный элемент	И – Круговой массив элементов выдавливания

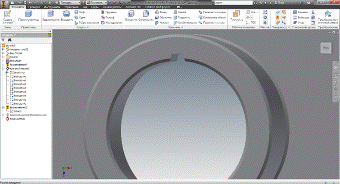

К – Выдавленный элемент впадины шлицевого отверстия	Л – Круговой массив элементов выдавливания
М – Внешний вид детали «Барабан»	Н – Использование функции «Центр тяжести» для определения его положения
О – Один из возможных вариантов стиля отображения готовой модели («Акварель»)

2 Разработка рабочих чертежей деталей по их трёхмерным моделям в среде Autodesk Inventor

Процесс создания рабочих чертежей деталей по их трёхмерным моделям в среде AutodeskInventor прост и удобен. Все чертежи автоматически оформляются по последним требованиям ЕСКД (единая система конструкторской документации). На чертёж возможен вынос любого количества видов, сечений, разрезов детали. Любой чертёж можно редактировать, после сохранения изменений в чертеже детали программа автоматически сохраняет предыдущую версию чертежа в отдельной папке, а также предлагает произвести перестроение исходной модели (её трёхмерного представления).

Внешний вид чертежа, полученного по трёхмерной модели детали «Вал» представлен на рисунке 21.

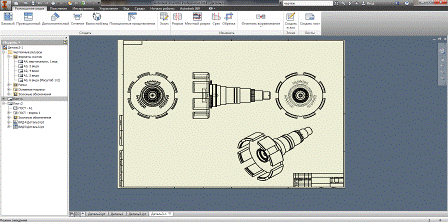

Рисунок 21 – Чертёж детали «Вал» в трёх проекциях и с аксонометрией детали для наглядного её представления

ЛюбойчертёжвAutodeskInventor можно редактировать, создавать спецификации сборок, заполнять основную надпись (рисунок 22) и многое другое.

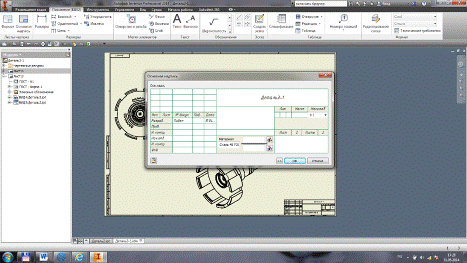

Рисунок 22 – Пример заполнения основной надписи чертежа в AutodeskInventor

AutodeskInventor совместим с промышленным стандартом в области обмена проектными данными – форматом DWG.

Обеспечивается импорт DWG/DXF-форматов AutoCAD, AutoCADMechanical, моделей и чертежей MDT. Импортируемая информация может использоваться для создания новых деталей, сборок, чертежей и специальных объектов, таких как рамки, штампы основной надписи и спецсимволы, проставляемые на чертежах. AutodeskInventor импортирует размерные и текстовые стили AutoCAD и транслирует объекты чертежа AutoCADMechanical. Также обеспечивается экспорт чертежей в формат DWG/DXF AutoCAD и AutoCADMechanical.

Однако, следует отметить, что полная подготовка чертежей (нанесение размеров с допуском, задание техтребований, расчёт массы детали и т. д.) в AutodeskInventor представляет весьма трудоёмкую операцию в силу не совсем полной приспособленности данного программного продукта под эти нужды (все документы «спрятаны» в многоуровневые списки, их поиск и применение требует относительно больших временных затрат). В связи с вышесказанным, процесс подготовки конструкторской и технологической документации продвинутым пользователям рекомендуется проводить в таких программных продуктах, как AutocadMechanical 14.5, Компас 3DV14, Cadmech 2015и некоторых других.
