Прокладка трубопровода при пересечении с кабельными линиями (стр. 2 )

3.4.2. Состав работ:

- разработка траншеи;

- резка трубы диаметром 108х5 мм;

- резка швеллера N 12;

- укладка защитного кожуха вдоль кабеля;

- укладка брусьев под защитный кожух;

- установить вручную над кабелем опорную балку-швеллер (на рис.2 опорная балка показана до установки);

- крепление защитного кожуха к опорной балке.

Рис.2. Подвеска кабеля в защитном кожухе

3.4.3. Доставить к месту производства работ подготовленный защитный кожух, опорную балку и подкладки из брусьев, оборудование и инструмент.

3.4.4. Защитный кожух, изготовленный из металлической трубы предварительно разрезанной на две половины, укладывается вручную в траншею, разработанную при вскрытии кабеля вдоль него, кабель укладывается в защитный кожух, который соединяется скрутками из проволоки и подвешивается к опорной балке скрутками из проволоки диаметром 5 мм. Работы по устройству защитного кожуха для действующих подземных коммуникаций выполняются в соответствии со схемой (см. рис.2).

3.5. До начала работ по устройству защитного кожуха следует:

- разработать котлованы под захлёсты;

- разработать траншеи до проектной отметки на длину секции трубопровода;

- монтаж трубопровода;

- обратная засыпка траншеи;

- оградить место вскрытия кабеля и установить предупредительные знаки высотой 1,5-2,0 м;

- доставить к месту производства работ подготовленный защитный кожух, опорную балку и подкладки из брусьев, оборудование и инструмент;

- установить вручную над кабелем опорную балку (на рис.2 опорная балка показана до установки).

3.5.1. Земляные работы в полосе, ограниченной расстоянием 2 м по обе стороны от подземной коммуникации должны производиться только вручную в присутствии представителя эксплуатирующей организации, за границами полосы - одноковшовым экскаватором.

3.5.2. Земляные работы производятся с соблюдением проектных отметок дна траншеи и откосов. Грунт, вынутый из траншеи и уложенный в отвал, следует размещать на расстоянии не ближе 0,5 м от бровки траншеи.

3.5.3. Ручные земляные работы производятся в два этапа:

- производится шурфовка для обнаружения и вскрытия подземной коммуникации при этом траншея разрабатывается до низа кабеля шириной не более 1 м;

- вскрытие траншеи в полный профиль.

3.5.4. Земляные работы в границах полосы ручной разработки траншеи вокруг подземного трубопровода производятся с креплением стенок траншеи.

3.5.5. Кроме разработки траншеи под прокладываемый трубопровод, необходимо разработать по обе стороны от пересекаемой подземной коммуникации два котлована для сборки и сварки захлёсточных стыков, соединяющих переход с основной ниткой прокладываемого трубопровода.

3.5.6. При разработке траншеи в обводненных грунтах за границами котлованов для сварки захлёстов необходимо сделать перемычки из связного грунта, дающие возможность произвести осушение траншей и котлованов (смотри рис.3).

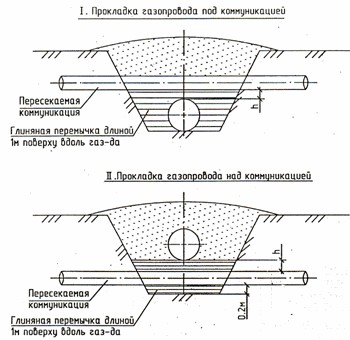

Рис.3. Глиняная перемычка при пересечении с коммуникациями

3.5.7. Выполненные работы предъявить Заказчику для подписания актов освидетельствования скрытых работ по разработке траншеи под действующим кабелем, в соответствии с Приложением 3, РД 11-02-2006.

3.6. Протаскивание секции труб под действующими подземными коммуникациями.

3.6.1. До начала работ по монтажу трубопровода должно быть выполнено следующее:

- доставлена изолированная секция труб к месту производства работ и уложена на технологические опоры на берме траншеи за пределами опасной зоны;

- произведена при необходимости (по данным проекта) футеровка секции труб деревянными рейками по геотекстильной обвёртке.

3.6.2. Протаскивание секции под действующим подземным кабелем осуществляется двумя кранами-трубоукладчиками. Трубоукладчики на мягких полотенцах опускают подготовленную к протаскиванию секцию труб в траншею и, передвигаясь вдоль неё, перемещают секцию над дном траншеи под действующим кабелем. После перемещения секции труб до проектного положения её укладывают на дно траншеи. При протаскивании секции труб необходимо следить за целостностью их изоляционного покрытия.

3.6.3. После завершения операции по протаскиванию рабочей плети под коммуникацией производится сборка и сварка двух захлёстов, соединяющих переход с основной ниткой.

После сборки и сварки захлёстов производятся работы по их изоляции. В процессе производства работ в обводненных грунтах необходимо производить постоянный водоотлив.

3.6.4. После протаскивания секции труб под действующим кабелем защитный кожух, опорная балка и подкладки демонтируются.

Работы по протаскиванию секции труб под действующим подземным кабелем выполняются в соответствии со схемой (см. рис.4).

Рис.4. Схема производства работ

3.6.5. Выполненные работы предъявить Заказчику для подписания актов освидетельствования скрытых работ по прокладке трубопровода под действующим кабелем, в соответствии с Приложением 3, РД 11-02-2006.

3.7. Засыпка траншей и котлованов производится следующим образом:

- вручную в полосе ограниченной расстоянием по 2 м по обе стороны от пересекаемой подземной коммуникации (кабель);

- бульдозером за границами 4-метровой полосы.

Обратная засыпка места перехода трубопровода по кабелем производится вручную слоями не более 0,1 м с тщательными уплотнением.

3.7.1. Обратную засыпку траншеи производить грунтом, не содержащим камней и строительного мусора с послойным уплотнением пневматической трамбовки ДУ-12Б при оптимальной влажности, до коэффициента уплотнения 0,92.

3.7.2. Засыпку пазух траншеи (от трубы до стенки с обеих сторон одновременно) производят с уплотнением грунта послойно с толщиной слоев 5 см - глины и 10 см - песка до уровня горизонтального диаметра трубы и 10, 15 см до верха трубопровода.

3.7.3. Над верхом трубопровода устраивают защитный слой толщиной не менее 30 см из песка или мягкого, в том числе местного, грунта, не содержащего твердых включений с острыми гранями крупностью более 20 мм.

3.7.4. При засыпке пазух и устройстве защитного грунтового слоя над трубопроводом раструбные соединения оставляют незасыпанными до проведения предварительных испытаний на герметичность. После завершения предварительных испытаний выполняется засыпка приямков, а затем и соединений с проведением уплотнения грунта до проектной степени.

3.7.5. Засыпка траншей поверх защитного слоя до высоты 700 мм над трубой производится грунтом, не содержащим твердых включений крупностью более 0,1 диаметра труб, и грунтом, не содержащим обломков строительных деталей и т. п. размерами более 300 мм до поверхности.

3.7.6. Уплотнение грунта до проектной степени на высоту засыпки 700 мм от верха трубопровода производится с использованием*. Уплотнять грунт в защитном слое непосредственно над трубопроводом запрещается. Вышележащие слои уплотняются любым способом.

__________________

* Текст соответствует оригиналу. - Примечание изготовителя базы данных.

3.7.7. Выполненные работы предъявить Заказчику для подписания актов освидетельствования скрытых работ по обратной засыпке траншеи, в соответствии с Приложением 3, РД 11-02-2006.

IV. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

4.1. Контроль и оценку качества работ при производстве земляных работ по отрывке траншеи и котлованов выполняют в соответствии с требованиями нормативных документов:

- СП 48.13330.2001. Организация строительства;

- СНиП 3.02.01-87. Земляные сооружения, основания и фундаменты.

4.2. Контроль качества строительно-монтажных работ осуществляется прорабом или мастером с привлечением аккредитованной строительной лаборатории оснащенной техническими средствами, обеспечивающими необходимую достоверность и полноту контроля.

4.3. Производственный контроль качества должен включать входной контроль рабочей документации и материалов, а также качество выполненных предшествующих работ, операционный контроль отдельных строительных процессов или технологических операций и приемочный контроль выполненных работ с оценкой соответствия.

4.4. Входной контроль

4.4.1. При входном контроле рабочей документации проводится проверка её комплектности и достаточности в ней технической информации для производства работ.

4.4.2. Результаты входного контроля должны регистрироваться в "Журнале входного учета и контроля качества получаемых деталей, материалов, конструкций и оборудования" по форме, приведенной в Приложение 1, ГОСТ 24297-87.

4.5. Операционный контроль

4.5.1. Операционный контроль осуществляется в ходе выполнения строительных процессов или производственных операций с целью обеспечения своевременного выявления дефектов и принятия мер по их устранению и предупреждению. При операционном контроле проверяется соблюдение технологий выполнения работ, соответствие выполнения работ рабочим проектом и нормативными документами.
