Меры предосторожности
Это оборудование предназначено для обученного персонала, для тех кто знает основы холодильного оборудования, систем охлаждения, об хладагентах и возможных повреждений, к которым может привести оборудование под давлением.
- Внимательно прочтите инструкции, содержащиеся в данном руководстве; строгое соблюдение описанных правил, имеет основополагающее значение для безопасности оператора, идеальное состояния устройства.
- Избегайте вдыхания паров промывочной жидкости;
- Носите соответствующую защиту, такую как защитные очки и перчатки;
- Не работайте вблизи открытого огня и раскаленных поверхностей;
- Оборудование должно работать под наблюдением оператора;
- Берегите оборудование от попадания жидкости (влаги);
- Используйте оборудование с невоспламеняющейся промывочной жидкостью;
- Перед использованием, оператор должен проверить паспорт безопасности из промывочной жидкости, которую он намерен использовать;
- Перед использованием всегда снимайте крышку G, которая установлена на затвор T;
- Промывочная жидкость очень агрессивна, поэтому никогда не оставляйте жидкость внутри системы, внутри насоса, внутри оборудования и его гибких шлангов.
Новые промывочные станции FLUSH 1 –PLUS решают все промывочные проблемы HVAC и A/C систем, даже больших размеров.
Благодаря инновационным решениям, можно промыть системы значительно больших объемов, чем емкость внутреннего бака системы.
FLUSH 1 –PLUS удаляет все твердые отходы, вызванные поломкой компрессора или фильтра и полностью удаляет остатки масла из системы.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Производительность (скорость прокачки): 14 л / мин
Максимальное давление: 0,45 МПа
Мощность двигателя: 0,6 кВт
Напряжение питания: 230-240/1/50-60Hz
Рабочая температура (температура хранения): 0 ÷ 50 ° C
Вес: 13 кг.
Размеры: 300x220x550mm

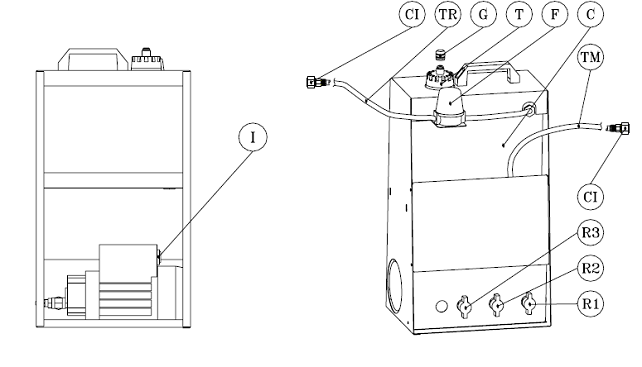

Составные элементы станции FLUSH1 - PLUS
1.1 Промывочная станция
Т = вх. крышка контейнера
G = пробка
F = фильтр
С = контейнер
CI = подключение к системе
R1 = кран для стандартной продувки системы
R2 = кран для промывки
R3 = кран для продувки увеличенной системы
ТМ = напорный рукав
TR = обратный рукав
I = включатель

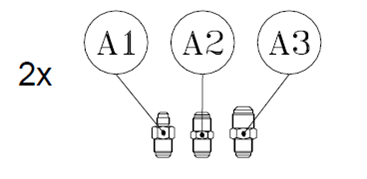

1.2 Комплект F1-HVAC 05108086
A1 = 1 / 4 "SAE подсоединение
А2 = 3 / 8 "SAE подсоединение
А3 = 1 / 2 "SAE подсоединение
1.3 Комплект F1-A/C 05108087
C1 = подключение линии всасывания
С2 = подключение линии нагнетания
2. Схема подключений

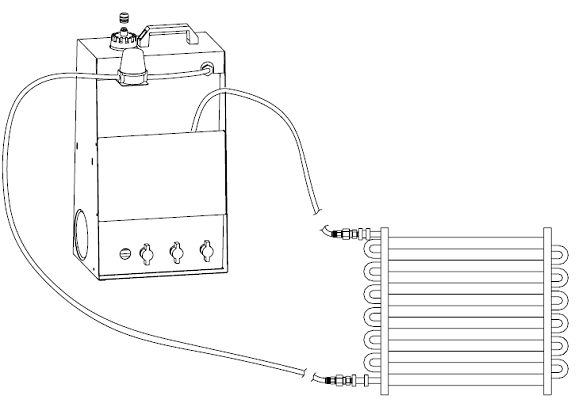

Подключение к HVAC-системе
Для обслуживания HVAC-системы подключите промывочную станцию к HVAC-комплекту (поставляется в комплекте с устройством в версии HVAC).
n° 2 соединение 1 / 4" SAE
n° 2 соединение 3 / 8" SAE
n° 2 соединение 1 / 2" SAE
n° 6 медные прокладки B2-6
Подключите набор соединений в зависимости от типа системы, на которой вы хотите выполнить техническое обслуживание.
Используйте медные прокладки из комплекта для обеспечения герметичности соединений с системой. Затяните соединения соответствующим образом, так, чтобы у вас не было какой-либо утечки жидкости во время промывки.
2. Подключение к A/C-системе
Для обслуживания A/C-системе подключите промывочную станцию к A/C - комплекту (поставляется в комплекте с устройством в версии A/C).
Комплект содержит:
n° 2 соединения с универсальным конусом
Подключите набор соединений к промывочной станции, теперь Вы можете подключиться к любому типу системы.

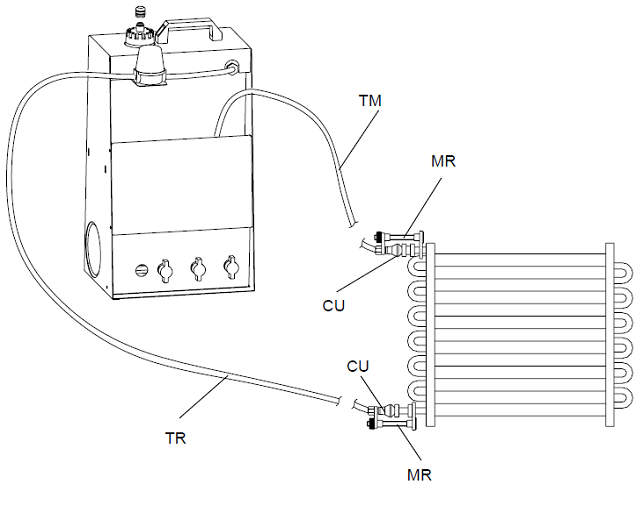

Выполните подключение к системе, в которой вы хотите сделать техническое обслуживание:
· Подключите ТМ шланг к системе которую нужно промыть, с помощью универсального конуса CU и зажима MR;
· Затяните зажим MR;
· Подключите другой конец системы, которая нуждается в промывке шлангом TR с помощью универсального конуса соединения CU и зажима MR;
· Затяните зажим MR.
3. Промывка системы
3.1 Промывка системы

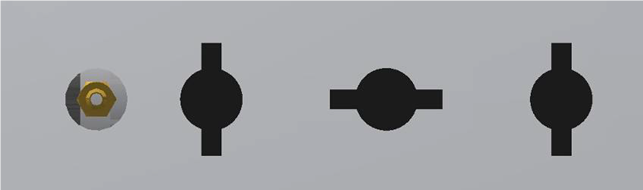

Установите ручку как показано на рисунку 1 ниже.
Рис.1. Правильное положение ручки промывочной системы
Предупреждение
· Промывочная жидкость должна циркулировать внутри системы в течении нескольких минут (от 4 до 5 мин максимум);
· Промывочная жидкость очень коррозийная, поэтому никогда не оставляйте жидкость внутри системы, внутри насоса, внутри оборудования и его гибких шлангов.
Предупреждение
Убедитесь, что промывочная жидкость не может контактировать ни с кожей, ни с глазами. Всегда надевайте перчатки и очки.
Предупреждение
Перед использованием, всегда снимайте пробку G, установленную на входе контейнера T.
· Откройте крышку контейнера;
· Заполните необходимой промывочной жидкостью;
· Закройте крышку. Убедитесь, что пробка G была снята!
· Подключите ТМ шланги к системе, которая нуждается в промывке, с помощью подходящего комплекта, который поставляется вместе с устройством;
· Подключите другой конец системы, которая нуждается в промывке шланг TR с помощью комплекта деталей;
· Подключите насос;
· Откройте клапан R2 (убедитесь, что R1 и R3 ручки закрыты);
· Запустите насос с помощью включателя I;
·
Промывочная жидкость начнет поступать в контур, который нужно промыть;
· Убедитесь, что жидкость является достаточно: в процессе функционирования жидкость должна быть и внутри контейнера, и в обратных шлангах TR;
· В случае, если жидкости недостаточно, выключите насос с помощью переключателя I, заполните внутренний контейнер и включите насос снова;
· Продолжайте заполнение вплоть до тех пор пока жидкость достигнет обратного шланга TR.
Предупреждение
Насос не должен работать без житкости!!!
· Промывочная жидкость должна циркулировать внутри системы в течении нескольких минут (от 4 до 5 мин максимум);
· Повторите операцию в обратном направлении, путем перестановки напорного рукава ТМ и обратного шланга NR;
· Включите насос с помощью переключателя I;
· Закрыть клапан R2;
· Для удаления промывочной жидкости из системы, пожалуйста, см. раздел 5
4. Продувка азотом (с использованием азотного набора K-AZ200-50… WIGAM)
4.1 Продувка при стандартной промывке (расход жидкости менее 10 л )

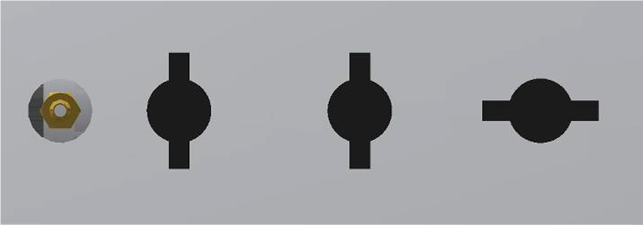

Положение ручки, как показано на рис. 2 ниже.
Правильное положение ручки при стандартной продувке
Предупреждение
Перед использованием, всегда снимайте пробку G установленную на крышке входа в контейнер T!!!!

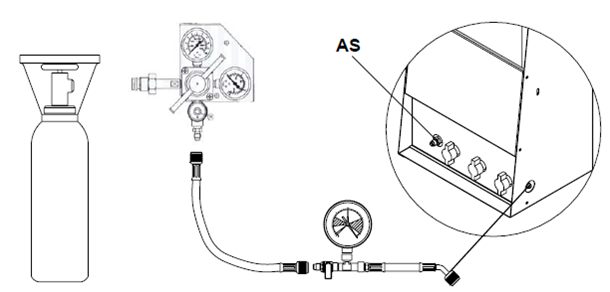

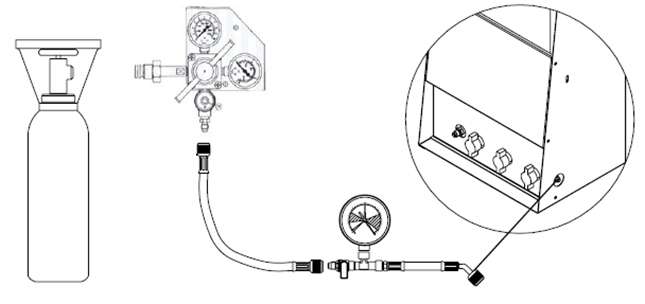

Подключение шлангов азотного набора для соединения 1 / 4" SAE находится на стороне станции (см. рисунок ниже).
· Откройте вентиль баллона с азотом;
· Редуктором установите давление (в диапазоне 0,5 - 0,7 МПа). Давление азота будет толкать в контейнер промывочную жидкость, которая оставалась в системе;
· Когда промывочная жидкость будет удалена, закройте кран на баллоне с азотом;
· Закрыть клапан R1 и клапан на шланге азота;
· Отсоедините шланги от азотного набора, остерегаясь возможного остаточного давления;
· Отключите ТМ и TR шланги от системы;
· Пока жидкость сбрасываемая в контейнер заметно чистая, она может быть повторно использована для следующих промывочных операций.
Предупреждение
Не загрязняйте окружающую среду промывочной жидкостью, это специальные отходы и должны утилизироваться в соответствии с действующими правилами.
Предупреждение
· После промывки системы, отвакууммируйте систему в течение более 30 мин;
· Промывочная жидкость очень коррозийная, поэтому никогда не оставляйте жидкость внутри системы, внутри насоса, внутри оборудования и его гибких шлангов;
5. Продувка азотом (с использованием азотного набора K-AZ200-50… WIGAM)
5.1 Продувка при увеличенном количестве жидкости

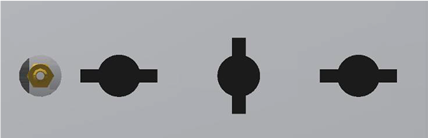

Положение ручки, как показано на рис. 3 ниже.
Правильное положение ручки при увел. промывке системы.
Внимание
Перед использованием, всегда снимайте пробку G установленную на крышке входа в контейнер T.
· Подключение шлангов азотного набора для соединения 1 / 4" SAE находится на стороне станции (см. рисунок ниже).
· Подключите дополнительный контейнер для жидкости к соединению 1 / 4 "SAE (АС), расположенного рядом с ручками. Такое соединение должно осуществляться с помощью-гибкого шланга (не поставляется вместе с устройством).
Предупреждение
Убедитесь, что вы поместили контейнер снаружи ниже, чем внутренний контейнер. В противном случае немного жидкости может выходить из верхней части крышки.
· Откройте вентиль баллона с азотом;
· Редуктором установите давление (в диапазоне от 0,5 до 0,7 МПа)
· Давление азота будет толкать промывочною жидкость в контейнер, которая оставалась в системе;
· Когда промывочная жидкость будет удалена, закройте кран на баллоне с азотом;
· Закрыть клапаны R1 и R3 и клапан на шланге азота;
· Отсоедините шланги от азотного комплекта, остерегаясь возможного остаточного давления;
· Отключите ТМ и TR шланги от системы;
· Отсоедините гибкий шланг от AS соединения;
· Пока жидкость сбрасываемая в контейнер заметно чистая, она может быть повторно использована для следующих промывочных операций.
Предупреждение
Не загрязняйте окружающую среду промывочной жидкостью, это специальные отходы и должны утилизироваться в соответствии с действующими правилами.
Внимание
· После промывки системы, отвакуумируйте систему в течение более 30 мин;
· Промывочная жидкость очень коррозийная, поэтому никогда не оставляйте жидкость внутри системы, внутри насоса, внутри оборудования и его гибких шлангов.
6. Техническое обслуживание
6.1 Фильтр очистки
Очистка фильтра должна делаться после каждого цикла промывки:
· Открутите верхнюю часть фильтра F;
· Продуть сжатым воздухом.
7. Аксессуары
Наименование Артикул
Комплект HVAC 05108086
Комплект А/С 05108087
8. Запасные части
Ref. Наименование Артикул
Р Насос 02041003
F Комплект фильтра 13006041
С1-С2 Полное конусное подключение 13006040
