Инструкция по сборке, установке и эксплуатации

Инструкция по сборке, установке и эксплуатации.

Производитель: мебели»

Претензии на зеркала не принимаются.

Необходимо проверить их при покупке мебели.

Инструкция по эксплуатации

Шкафы-купе прошли все испытания, связанные с серийным производством и имеют сертификаты соответствия. Изготовитель гарантирует соответствие изделий мебели требованиям нормативных документов (ГОСТ 16371-93 п. п 2.2.29, 2.2.30, ГОСТ 1991-7-93 п. п2.2.15, 2.4.1, 3.5) при соблюдении потребителем условий эксплуатации и рекомендаций по уходу за мебелью согласно данной инструкции.

Для сохранения внешнего вида и других качественных показателей мебели на весь срок эксплуатации не пренебрегайте нижеприведенными рекомендациями и не нарушайте нижеуказанные требования:

·  Мебель рекомендуется эксплуатировать в проветриваемом помещении с температурой воздуха не ниже 10°С и относительной влажностью 65 + 15%. Мебель, транспортируемую в условиях минусовой температуры, при установке в помещении следует немедленно протереть чистой, сухой, мягкой тканью, как снаружи, так и внутри, во избежание отслаивания мебельной кромки из-за возникновения конденсата от разницы температур.

·  Уход за мебелью следует производить мягкой тканью, увлажненной в воде с добавлением жидких моющих средств, затем увлажненной в чистой воде и отжатой досуха, а затем сухой мягкой тканью или специальными средствами по уходу за мебелью. Порошкообразные, химические и абразивные чистящие средства использовать запрещается.

·  Не допускается использование мебели не по назначению. Мебельный гарнитур предназначен для оборудования бытовых жилых помещений исключительно для личных, семейных нужд, не связанных с осуществлением предпринимательской деятельности.

МЕХАНИЧЕСКОЕ ВОЗДЕЙСТВИЕ

Во избежание появления трещин, вмятин, потертостей и других повреждений не допускается механическое воздействие твердыми предметами на поверхности деталей мебели.

Допустимые нагрузки:

полка 15кг

выдвижной ящик 5кг.

Штанга для одежды 30 кг

Уважаемые клиенты!

Условия для рекламации:

Рекламации следует предъявлять по месту продажи. При этом нужно иметь при себе:

1.  Кассовый чек

2.  Этикетки пачек, в которых обнаружен брак или недостатки продукции

3.  Перечень претензий, а также элементы, которых они касаются

Рекламации, касающиеся механических повреждений, следует предъявлять в пункте продажи сразу после распаковки перед монтажом. Рекламации на механические повреждения в смонтированном виде не принимаются.

Порядок устранения браков и недокомплектации производится в следующей последовательности:

1.  Составление акта претензии в установленной форме в отделе продаж

2.  Акт претензии на механические повреждения принимается только без следов сборки. На поверхности фасадов под пленкой ПВХ допускаются механические вкрапления размером не более 1% от площади фасада

ПОДГОТОВКА К СБОРКЕ

1. Прежде, чем приступить к сборке изделий мебели, необходимо освободить все детали набора от упаковки, проверить комплектность пакетов, наличие фурнитуры и ознакомиться с инструкцией по сборке.

2. Во избежание перекоса и других дефектов, в сборке должны уча­ствовать не менее двух человек.

3. Сборку производить на ровном полу, покрытом тканью или бума­гой во избежание повреждений и загрязнения мебели.

4. Сборку следует производить осторожно, пользуясь соответствую­щим инструментом, при легких ударах по щитам необходимо приме­нять деревянный брус, обернутый тканью или резиновый молоток (киянок).

5. Для сборки рекомендуем подготовить следующий инстру­мент: отвертку для шурупов с крестообраз­ным шлицем, молоток, рулетку, уровень, шуруповерт с битами под шестигранник и под крест.

СБОРКА 3-х дверного шкафа

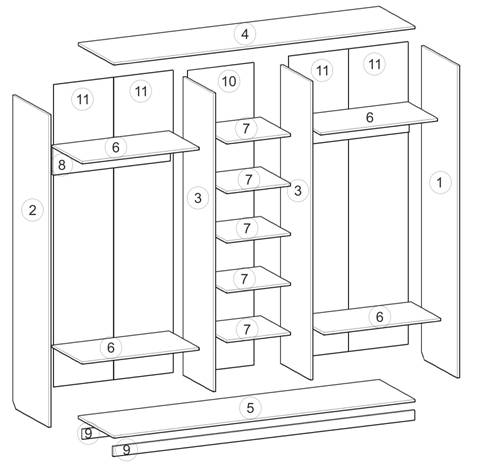

Комплект деталей:	Кол-во, шт.		Фурнитура
1	Боковина правая	1		Конфирмат
2	Боковина левая	1		Заглушка
3	Перегородка	2		Подпятник
4	Горизонт верхний	1		Гвоздь
5	Горизонт нижний	1		Саморез 3,5*16
6	Полка 1	4		Стяжка для ДВП
7	Полка 2	5		Штангдержатель
8	Ребро жесткости	2		Штанга хром 25 мм
9	Цоколь	2		Направляющая верхняя
10	Стенка задняя ДВП	1		Направляющая нижняя
11	Стенка задняя ДВП	4		Стопор
				Профиль для ДВП
				Штанга выдвижная

1.Сборку изделия производить на чистой ровной поверхности во избежание механических повреждений. Шкаф купе рекомендуется собирать в горизонтальном положении лицевой стороной вниз.

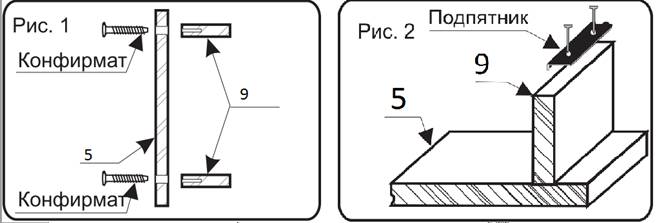

2. Соедините между собой горизонт нижний (поз.5) и цоколя (поз.9) при помощи конфирматов (см. рис 1).

3. Установите при помощи гвоздей подпятники на нижнюю кромку цоколей, левой и правой боковины (см. рис.2)

3.  Присоедините к нижнему горизонту (поз.5) перегородки (поз.3).

4.  Верхний горизонт (поз.4) прикрепите к перегородкам (поз.3)

5.  Установите правую (поз.1) и левую (поз.2) боковины.

6.  В нишу между правой боковиной (поз.1) и перегородкой (поз.3) установите по намеченным отверстиям полки 1 (поз.6) и ребро жесткости (поз.8). Аналогичные детали установите в нишу между левой боковиной (поз.2) и перегородкой (поз.3).

7.  Между перегородками установите полки 2 (поз.7).

8.  После окончания сборки каркаса шкафа и перед креплением задних стенок убедитесь, что горизонты и боковины находятся под прямым углом относительно друг друга.

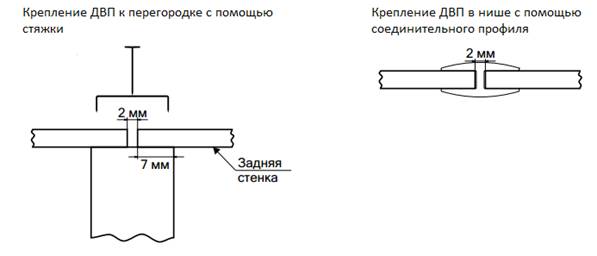

9.  Распределите задние стенки по каркасу. Стенки из ДВП (поз.11) для левой и правой ниши соедините между собой с помощью соединительного профиля для ДВП, распределив его по высоте между полками. Зафиксируйте ДВП гвоздями по периметру. Стык стенок задних (поз.10 и поз.11) фиксируется с помощью стяжки для ДВП.

Рис. 3 Рис.4

10.  Поднимите полученную конструкцию, поставьте на место эксплуатации.

11.  В шкаф глубиной 600 мм устанавливается штанга хром в ниши между боковинами и перегородками на необходимой высоте при помощи шангодержателей.

12.  В шкаф глубиной 450 мм устанавливается штанга выдвижная. Штанга фиксируется саморезами к нижней поверхности полки 1 (поз. 6).

13.  Установка верхней направляющей производится после сборки корпуса шкафа. Прикрепите верхнюю направляющую к верхнему горизонту (поз.4) саморезами 3,5*16 , отступив от переднего края - 3 мм (см. рис.5)

14. Установка дверей. Положите нижнюю направляющую, предварительно установив в нее стопоры, на нижний горизонт (поз.5). Возьмите заднюю дверь, заведите верхние ролики на вторую от себя рельсу. После этого, поднимите ее и поставьте на нижние ролики на дальний паз нижней направляющей, которая должна свободно лежать ни нижнем горизонте (поз.5). Подведите дверь к боку, выставьте дверь параллельно боковине, закрепите направляющую одним саморезом 3,5*16. Проделайте то же самое относительно другой боковины. Убедитесь, что дверь стоит параллельно относительно боковин и закрепите нижнюю направляющую саморезами. Подведите дверь к боковине, относительно которой эта дверь будет стоять. Шестигранной отверткой или шуруповертом с шестигранной битой отрегулируйте примыкание дверей-купе к боковине до оптимального положения. То же самое проделайте с другими дверьми. Выставьте стопорные элементы так. Чтобы нижний ролик попадал между «усиками» в положении, когда дверь плотно прилегает к боковине.

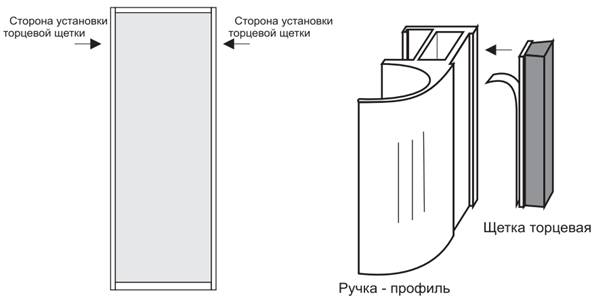

15. Установка шлегеля производится после регулировки дверей. Снимите защитную пленку с клеевой основы на 5-7 см и приклеивайте сверху вниз, постепенно снимая защитную основу. Заправьте концы шлегеля в технологические отверстия дверей.

СБОРКА блока с ящиками

1.  Установка направляющих.

Совместите отверстия на направляющей с наколками на боковых стенках блока роликом к закромленной стороне боковин, закрепите саморезами 3,5*16

2.  Сборка блока.

Совместите отверстия боковых стенок блока (поз. 1) с отверстиями в торце верхнего и

нижнего горизонта (поз. 2) и закрепите конфирматами.

3.  Сборка ящиков. Установить заднюю стенку ящика (поз.4) между боковыми стенками (поз.3),

через отверстия произвести стяжку конфирматами.

4. Установить винты эксцентрика в отверстия на лицевой стенке ящика (поз.5).

5. В отверстия на боковых стенках (поз.3) установить эксцентрики.

6. Совместить отверстия на торцах боковых стенок ящика (поз.3) с винтами эксцентрика и при

помощи отвертки затянуть эксцентрики по часовой стрелке. Необходимо следить

чтобы все углы ящика были прямыми.

7. Установить заглушки в эксцентрики

8. Установить дно ящика (поз.6) в паз на лицевой стенк (поз.5) е и прибить гвоздями с нижней

стороны ящика к боковым (поз.3) и задней (поз.4) стенкам.

9. С нижней стороны ящика, на боковых стенках (поз.3), закрепить верхние части направляющих

шурупами 3,5х17 (см. схему 1).

10. Закрепить ручки винтами 4х20. При установке ручек с помощью шуруповерта

использовать момент затяжки не более 2.

11. Установите собранные ящики в корпус блока.

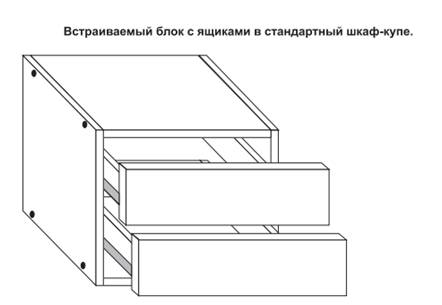

12. Блок с ящиками поместите в нишу между полками (поз. 7) шкафа-купе.
